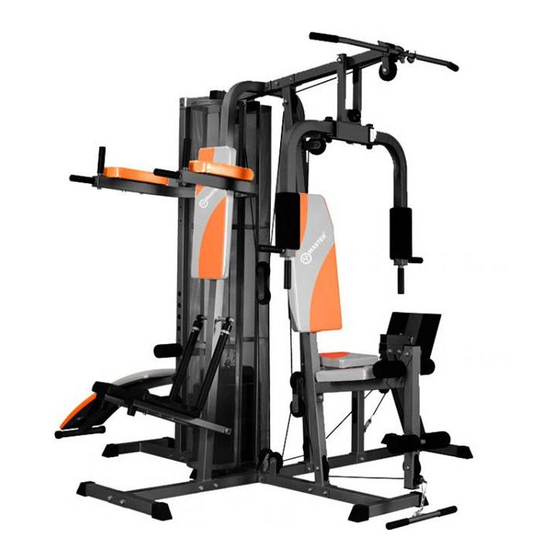

Master ZEUS MAS-HG1064D Benutzeranleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
CZ
POSILOVACÍ VĚŽ MASTER
ZEUS
®
MAS-HG1064D
UŽIVATELSKÝ MANUÁL
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Master ZEUS MAS-HG1064D

Inhaltszusammenfassung für Master ZEUS MAS-HG1064D

  • Seite 1 POSILOVACÍ VĚŽ MASTER ZEUS ® MAS-HG1064D UŽIVATELSKÝ MANUÁL...
  • Seite 2 Děkujeme, že jste se rozhodli pro koupi našeho produktu. Ačkoliv vynakládáme velké úsilí k zajištění kvality každého našeho výrobku, ojediněle se mohou vyskytnout chybějící nebo vadné díly. V případě objevení jakýchkoliv závad na stroji či zaznamenáte-li chybějící části stroje, kontaktujte nás za účelem jeho nahrazení. Tento stroj je určen výhradně pro domácí použití. Základní...
  • Seite 4 Tabulka součástek 1 Díl MNOŽSTVÍ NÁZEV HLAVNÍ ZÁKLADNA LEVÁ ZÁKLADNA BOČNÍ NOSNÍK ZADNÍ VERTIKÁLNÍ OPĚRA PRAVÁ ZÁKLADNA HLAVNÍ VERTIKÁLNÍ OPĚRA LEVÁ VERTIKÁLNÍ OPĚRA PRAVÁ SVISLÁ OPĚRA VRCHNÍ HORIZONTÁLNÍ NOSNÍK OPĚRA OPĚRA ČELNÍHO SEDADLA PŘÍTLAČNÁ VZPĚRA PRAVÁ OPĚRA HRUDI LEVÁ OPĚRA HRUDI NOSNÍK NA PODPĚRU NOHOU S NASTAVITELNU DÉLKOU DESKA PRO NASTAVENÍ...
  • Seite 6 díl NÁZEV Množství VELKA POLSTROVÁNÁ OPĚRKA ZAD POLSTROVANÉ SEDADLO MALÁ POLSTROVANÁ OPĚRKA ZAD POLSTROVANÉ OPĚRADLO RUKOU PÉNOVÝ VÁLEC φ65*φ100*250 PÉNOVÝ VÁLEC φ23*φ70*145 MALÉ ÚCHOPNÉ MADLO DÉROVANÁ TYČ PRO VOLBU ZÁTĚŽE NASTAVITELNÝ VALEC ZÁMKOVÝ ŠROB PŘČNÉ VZPĚRY POLSTOVANÉ SEDADLO KARABINA φ7 ŘETÉZ φ6 KOLIK φ10*170 LANKO (STŘEDOVÉ)
  • Seite 7 KROK 01 1. PŘIPOJTE PRAVOU ZÁKLADNU (E) A LEVOU ZÁKLADNU (B) K HLAVNÍ ZÁKLADNĚ (A) DVĚMA ŠROUBKY M10*75 , ČTYŘMI PODLOŽKAMI A DVĚMA MATICEMI. 2. PŘIPOJTE LEVÝ NOSNÍK (C) K LEVÉ ZÁKLADNĚ (B) DVĚMA ŠROUBY M10*75, ČYTŘMI PODLOŽKAMI A DVĚMA MATICEMI (28) PODLE OBRÁZKU. 3.
  • Seite 8 KROK 02 1. PŘIPOJTE HORNÍ HORIZONTÁLNÍ NOSNÍK (I) K HLAVNÍ VERTIKÁLNÍ OPĚŘE (F) DVĚMA ŠROUBY M10*70 ČYTŘMI PODLOŽKAMI A DVĚMA MATICEMI (29) PODLE OBRÁZKU. 2. PŘPOJTE OPĚRU (J) K HLAVNÍ VERTIKÁLNÍ OPĚŘE (F) DVĚMA ŠROUBY M10*70 ČYTŘMI PODLOŽKAMI A DVĚMA MATICEMI (29) PODLE OBRÁZKU. 3.
  • Seite 9 KROK 03 1. PŘIPOJTE OPĚRU ČELNÍHO SEDADLA (K) K HLAVNÍ VERTIKÁLNÍ OPĚŘE (F) DVĚMA ŠROUBY M10*75 ČYTŘMI PODLOŽKAMI A DVĚMA MATICEMI (28) PODLE OBRÁZKU. 2. PŘIPOJTE TYČ NA PODPORU NOHOU S NASTAVITELOU DÉLKOU (O) K OPĚŘE ČELNÍHO SEDADLA (K) ŠROUBEM M10*80 DVĚMA PODLOŽKAMI A POJISTNOU MATICÍ (26) PODLE OBRÁZKU. 3.
  • Seite 10 KROK 04 1. PŘIPOJTE PŘÍTLAČNOU VZPĚRU (L) K HORNÍMU KŘÍŽOVÉMU NOSNÍKU(I) TRUBKOU (21) A ŠROUBEM M12*160 A DVĚMA PODLOŽKAMI A DVĚMA MATICEMI (22) PODLE OBRÁZKU. 2. PŘIPOJTE MALÉ ÚCHOPNÉ MADLO (7) K OPĚŘE HRUDI (M&N) ŠROUBEM M12*20 A PODLOŽKYM (24) PODLE OBRÁZKU. 3.
  • Seite 11 KROK 05 1. PŘIPOJTE TYČE NA PODPĚRU RUKOU (T&U) K LEVÉ VERTIKÁLNÍ OPĚŘE (G) DVĚMA ŠROUBY M10*75 ČYTŘMI PODLOŽKAMI A DVĚMA MATICEMI (28) PODLE OBRÁZKU. 2. PŘIPOJTE MALÉ ÚCHOPNÉ MADLO (7) K TYČÍM NA PODPĚRU RUKOU (T&U) ŠROUBEM M12*20 A PODLOŽKYM (24) PODLE OBRÁZKU.
  • Seite 12 KROK 06 1. PŘIPOJTE VERTIKÁLNÍ OPĚRU BOČNÍHO SEDADLA (X) K PRAVÉ ZÁKLADNĚ (E) ) HLAVNÍMU KŘÍŽOVÉMU NOSNÍKU (I) DVĚMA ŠROUBY M10*70 A ČTYŘMI PODLOŽKAMI (29) PODLE OBRÁZKU. 2. PŘIPOJTE OPĚRU BOČNÍHO SEDADLA (W) K VERTIKÁLNÍ OPĚŘE BOČNÍHO SEDADLA (X) A PRAVÉ VERTIKÁLNÍ...
  • Seite 13 KROK 07 1. PŘIPOJTE ZADNÍ VERTIKÁNÍ OPĚRU (D) K HLAVNÍ ZÁDKLADNĚ (A) DVĚMA ŠROUBY M10*70 A ČTYŘMI PODLOŽKAMI (29). PAK SPOJTE ZADNÍ VERTIKÁLNÍ OPĚRU (D) S VRCHNÍ ZADNÍ KŘÍŽOVOU ÚCHYTKOU (AI) DVĚMA ŠROUBY M10*70 A ČTYŘMI PODLOŽKAMI (29) 2. PŘIPOJTE POLSTROVANÉ SEDADLO (11) K PODPĚŘE LAVICE (AG) ČYTŘMI ŠROUBY M6*16 (36). 3.
  • Seite 14 KROK 08-1 MONTÁŽ LANEK 1. PŘIPOJTE LANKO BEZ BALONKU(15) PŘIPOJTE JEDEN KONEC LANKA K JEDNÉ Z HRUDNÍCH OPĚR ŠROUBEM M10*20 AND POJISTNOU MATKOU (31) PODLE OBRÁZKU. PAK VEĎTE JEDEN KONEC LANA KLADKOU Č.1 , DOLŮ A OKOLO KLADKY Č.2 VE SOUSTAVĚ KLADEK (AD), NAHORU A PŘES KLADKU Č.3 , ZAJISTĚTE DRUHÝ KONEC LANA K DRUHÉ...
  • Seite 15 KROK 08-2 Cvičení na posilovací věži Upozornění: obrázky jsou pouze orientační, cviky jsou společné pro více druhů věží. Některé součásti tato věž nemá, proto tyto cviky nemůžete provádět.
  • Seite 17 Údržba Pravidelně provádějte běžnou údržbu stroje na základě vytížení stroje minimálně však po 20 hodinách provozu. Údržba zahrnuje: 1. Kontrolu všech pohyblivých částí stroje (osy, klouby převádějící pohyb, atd.), zda jsou dostatečně promazány. Pokud ne, ihned je namažte. Doporučujeme běžný olej pro kola a šicí stroje nebo silikonové...
  • Seite 18 5. reklamace se uplatňuje zásadně písemně s přesným označením typu zboží, popisem závady a potvrzeným dokladem o zakoupení Copyright - autorská práva Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o..
  • Seite 19 POSLOVACIA VEŽA MASTER® ZEUS MAS-HG1064D UŽÍVATEĽSKÝ MANUÁL...
  • Seite 20 Ďakujeme, že ste sa rozhodli pre kúpu nášho produktu. Vzhľadom na to vynakladáme veľké úsilie k zaisteniu kvality každého nášho výrobku, ojedinele sa môžu vyskytnúť chybajuce alebo vadné diely. V prípade objavenia akýchkoľvek závad na stroji alebo zaznamenáte chýbajúcu časť stroja, kontaktujte nás za účelom jeho nahradenia. Tento stroj je určený výhradne pre domáce použitie. Základné...
  • Seite 22 Tabuľka súčiastok 1 Díl NÁZOV MNOŽSTVO HLAVNÁ ZÁKLADŇA ĽAVÁ ZÁKLADŇA BOČNÝ NOSNÍK ZADNÁ VERTIKÁLNA OPORA PRAVÁ ZÁKLADŇA HLAVNÁ VERTIKÁLNA OPORA ĽAVÁ VERRTIKÁLNA OPORA PRAVÁ ZVISLÁ OPORA VRCHNÝ HORIZONTÁLNÝ NOSNÍK OPORA OPORA ČELNÉHO SEDADLA PRÍTLAČNÁ VYPERA PRAVÁ OPORA HRUDI ĽAVÁ OPORA HRUDI NOSNíK NA PODPRERU NôH S NASTAVITEĽNOU DLŽKOU DOSKA PRE NASTAVENIE ZÁVAŽÍ...
  • Seite 24 díl NÁZOV Množstvo VEĽKÁ ČALUNENÁ OPIERKA CHRBTA ČALÚDNENÉ SEDADLO MALÁ ČALUNENÁ OPIERKA CHRBTA ČALUNENÁ OPIERKA RÚK PENOVÝ VALEC ф 65*ф 100*250 PENOVÝ VALEC ф 23 * ф70*145 MALÉ ÚCHYTNÉ MADLO DIEROVANÁ TYČ PRE VOĽBU ZÁŤAŽE NASTAVITEĽNÝ VALEC ZÁMKOVÁ SKRUTKA PRIEČNEJ VZPERY ČALUDNENÉ...
  • Seite 25 KROK 01 1. PRIPOJTE PRAVÚ ZÁKLADŇU (E) A ĽAVÚ ZÁKLADŇU (B) K HLAVNEJ ZÁKLADNI (A) DVOMA SKRUTKAMI M10*75, ŠTYRMA PODLOŽKAMI A DVOMA MATICAMI. 2. PRIPOJTE ĽAVý NOSNÍK (C) K ĽAVEJ ZÁKLADNI (28) PODĽA OBRÁZKU. 3. PRIPOJTE HLAVNÚ VERTIKÁLNU OPORU (F) K LAVNEJ ZÁKLADNI (A) DVOMA SKRUTKAMI m10*70, ŤYRMA PODLOŽKAMI A DVOMA MATICAMI (29) PODĽA OBRÁZKU.
  • Seite 26 KROK 02 1.PRIPIJTE HORNÝ HORIZONTÁLNÝ NOSN´K (I) K HLAVNEJ VERTIKALNEJ OPERE (F) DVOMA SKRUTKAMI M10*70, ŠTYRMI PODLOŽKAMI A DVOMI MATICAMI (29 PODĽA OBRÁZKU. 2. PRIPOJTE OPERU (J) K HLAVNEJ VERRTIKÁLNEJ OPORE (F) DVOMA SKRUTKAMI M10*70, ŠTYRMI PODLOŽKAMI A DVOMA MAITICAMI (29) PODĽA OBRÁZKU. 3.
  • Seite 27 KROK 03 1.PRIPOJTE OPORU ČELNÉHO SEDADLA (K) K HLAVNEJ VERRTIKÁLNEJ OPORE (F) DVOMA SKRUTKAMI M10*75, ŠTYRMI PODLOŽKAMI A DVOMA MATICAMI (28) PODĽA OBRÁZKU 2.PRIPOJTE TYČ NA PODPORU NôH S NASTAVITEĽNOU DĹŽKOU (O) K OPORE ČELNÉHO SEDADLA (K) SKRUTKOU M10*80, DVOMA PODLOŽKAMI A POISTNOU MATICOU (26) PODĽA OBRÁZKU 3.PRIPOJTE ČALUNENÉ...
  • Seite 28 KROK 04 1. PRIPOJTE PRÍTLAĆNÚ VZPERU (L) K HORNÉMU KRÍŽOVÉMU NOSNÍKU (I) TRUBKOU (21) A SKRUTKAMI M12*60 A DVOMI PODLOŽKAMI A DVOMI MATICAMI (22) PODĽA OBRÁZKU. 2. PRIPOJTE MALÉ ÚCHYTNÉ MADLO (7) K OPORE HRUDI (M&N) SKRUTKOU M12*20 A PODLOŽKAMI (24) PODĽA OBRÁZKU.
  • Seite 29 KROK 05 1 PRIPOJTE TYČE NA POPREDU RÚK (T&U) K ĽAVEJ VERTIKALNEJ OPORE (G) DVOMA SKRUTKAMI M10*75, ŠTYRMI PODLOŽKAMI A DVOMA MATICAMI (28ň PODĽA OBRÁZKU. 2.PRIPOJTE MALÉ ÚCHYTNÉ MADLO (7) K TYČIAM NA PODPREDU RÚK (T&U) SKRUTKAMI M12*20 A PODLOŽKAMI (24) PODĽA OBRÁZKU. 3.PRIPOJTE ČALUDNENÉ...
  • Seite 30 KROK 06 1. PRIPOJTE VERRTIKÁLNU OPORU BOĆNÉHO SEDADLA (X) K PRAVEJ ZÁKLADNI (E), K HLAVNÉMU KRÍŽOVÉMU NOSNÍKU (I) DVOMA SKRUTKAMI M10*70 A ŠTYRMI PODLOŽKAMI (29) PODĽA OBRÁZKU. 2. PRIPOJTE OPORU BOČNÉHO SEDADLA (W) K VERTIKALNEJ OPORE BOČNÉHO SEDADLA (X) A PRAVEJ VERTIKALNEJ OPORE (H) PODĽA OBRÁZKU.
  • Seite 31 KROK 07 1.PRIPOJTE ZADNÚ VERTIKÁLNU OPORU (D) K HLAVNEJ ZAKLADNi (A) DVOMA SKRUTKAMI M10*70 A ŠTYRMI PODLOŽKAMI (29). POTOM SPOJTE ZADNÚ VERRTIKÁLNU OPORY (D) S VRCHNOU ZADNOU KRÍŽOVOU ÚCHYTKOU (AI) DVOMA SKRUTKAMI M10*70 A ŠTYRMI PODLOŽKAMI (29) 2.PRIPOJTE ČALUNENÉ SEDADLO (11) K PODPERE LAVICE (AG) ŠTYRMI SKRUTKAMI M16*16 (36) 3.PRIPOJTE PODPERU LAVICE (AG) K ZADNEJ VERRTIKÁLNEJ PODPERE (D) POMOCOU PL´KA 10*70 (35).
  • Seite 32 KROK 08-1 MONTÁŽ LANIEK 1PRIPOJTE LANKO BEZ BALÓNIKA (15) PRIPOJTE JEDEN KONIEC LANKA K JEDNEJ Z HRUDNÝCH OPOR SKRUTKOU M10*20 A POISTNOU MATKOU (31) PODĽA OBRÁZKU. POTOM VEĎTE JEDEN KONIEC LANA KLADKOU Č.1, DOLE A OKOLO KLADKY Č.2 V SÚSTAVE KLADIEK (AD), HORE A CEZ KLADKU Č.3, ZAISTITE KLADKY Č.2 V SÚSTAVE KLADIEK (AD) , HORE A CEZ KLADKU Č.3, ZAISTITE DRUHÝ...
  • Seite 33 KROK 08-2 Cvičenia na posilňovacej veži Upozornenie: obrázky sú iba orientačné, cviky sú spoločné pre viac druhov veží. Niektoré súčasti táto veža nemá, preto tieto cviky nemôžete vykonávať.
  • Seite 35 Copyright - autorské práva Spoločnosť MASTER SPORT s.r.o. si vyhradzuje všetky autorské práva k obsahu tohoto návodu na použitie. Autorské právo zakazuje reprodukciu častí tohto návodu alebo ako celku treťou stranou bez výslovného súhlasu spoločnosti MASTER SPORT s.r.o.. Spoločnosť MASTER SPORT s.r.o.
  • Seite 36 Predĺžená záruka Predávajúci poskytuje na tento výrobok prvému majiteľovi záruku 5 rokov odo dňa predaja. Záruka sa nevzťahuje na závady vzniknuté: 1. zavinením užívateľa tj. Poškodenie výrobku nesprávnou montážou, neodbornou repasiou, užívaním v nesúlade so záručným listom napr. Nedostatočným zasunutím sedadlovej tyče do rámu, nedostatočným utiahnutím pedálov v kľukách a kľúk k stredovej osi 2.

  • Seite 37: Instrukcja Obsługi

    POSILOVACÍ VĚŽ MASTER ZEUS ® ATLAS MASTER ZEUS ® MAS-HG1064D INSTRUKCJA OBSŁUGI...
  • Seite 38 Dziękujemy za zakupienie naszego produktu. Z naszej strony dokładamy wszelkich starań, aby oferowane Państwu produkty miały najwyższą jakość. Mimo naszych starań, może się jednak zdarzyć, że napotkacie Państwo na drobne usterki, jeżeli tak się stanie, prosimy o kontakt (również w sytuacji zauważenia braku którejś z części). Urządzenie to jest przeznaczone wyłącznie do użytku domowego.

  • Seite 40: Lista Części

    Lista części 1 Część NAZWA ILOŚĆ GŁÓWNA PODSTAWA LEWA PODSTAWA BOCZNA PODSTAWA STABILIZACJI TYLNA BELKA PIONOWA PRAWA PODSTAWA GŁÓWNA BELKA PIONOWA LEWA BELKA PIONOWA PRAWA BELKA PIONOWA GŁÓWNY WSPORNIK BELKA WSPORNIK PRZEDNIEGO SIEDZENIA DŹWIK KLATKI PIERSIOWEJ RAMIĘ PRAWE LEWE RAMIĘ MODLITEWNIK RUCHOMY OBCIĄŻNIKI UCHWYT ŁUKOWY...
  • Seite 42 Część NAZWA ILOŚĆ DUŻE OPARCIE POD PLECY SIEDZENIE MAŁE OPARCIE POD PLECY PODPARCIE NA RĘCE WAŁEK PIANKOWY ф 65*ф 100*250 WAŁEK PIANKOWY ф 23 * ф70*145 MAŁY UCHWYT SZPILKA REGULACJI OBCIĄŻENIA WAŁ RUCHOMY ŚRUBA ZAMKOWA UCHWYTU SIEDZENIE KARABINEK ф 7 ŁAŃCUCH ф...
  • Seite 43 KROK 01 1. Należy przymocować prawą podstawę (E) i lewą podstawę (B) do podstawy głównej (A) za pomocą 2 śrub M10*75, 4 podkładek i 2 nakrętek. 2. Należy przymocować lewą podstawę stabilizacji (C) do lewej podstawy (B) za pomocą śruby M10*75, 4 podkładkami i 2 nakrętkami (28) według obrazka.
  • Seite 44 KROK 02 1. Należy przymocować wspornik główny (I) do głównej belki pionowej (F) za pomocą 2 śrub M10*70, 4 podkładkami i 2 nakrętkami (29) według obrazka. 2. Należy przymocować belkę (J) do głównej belki pionowej (F) za pomocą 2 śrub M10*70, 4 podkładkami i 2 nakrętkami (29) według obrazka.
  • Seite 45 KROK 03 1. Należy połączyć wspornik siedzenia przedniego (K) do głównej belki pionowej (F) za pomocą 2 śrub M10*75, 4 podkładkami i 2 nakrętkami (28) według obrazka. 2. Należy przymocować ruchomy modlitewnik (O) do wspornika siedzenia przedniego (K) za pomocą śrub M10*80, 2 podkładkami i nakrętką...
  • Seite 46 KROK 04 1. Należy przymocować dźwig klatki piersiowej (L) do wspornika głównego (I) za pomocą rurki łączącej (21) i śruby M12*160, 2 podkładek i 2 nakrętkami (22) według obrazka. 2. Należy przymocować mały uchwyt (7) do ramion (M&N) za pomocą śruby M12*20 i podkładki (24) według obrazka.
  • Seite 47 KROK 05 1. Należy przymocować ramiona (T &U) do lewej belki pionowej (G) za pomocą 2 śrub M10*75, 4 podkładek i 2 nakrętek (28) według obrazka. 2. Należy przymocować mały uchwyt (7) do ramion &U) za pomocą śruby M12*20 i podkładki (24) według obrazka. 3.
  • Seite 48 KROK 06 1. Należy przymocować podparcie pionowe siedzenia bocznego (X) do prawej podstawy (E), do wspornika głównego (I) za pomocą 2 śrub M10*70 i 4 podkładkami (29) według obrazka. 2. Należy przymocować wspornik siedzenia bocznego (W) do pionowego siedzenia bocznego (X) a prawej belki pionowej (H) według obraza.
  • Seite 49 KROK 07 1. Należy połączyć tylną belkę pionową (D) do podstawy głównej (A) za pomocą 2 śrub M10*70 i 4 podkładek (29). Potem należy połączyć tylną belkę pionową (D) z tylnym górnym uchwytem (AI) za pomocą 2 śrub M10*70 i 4 podkładek (29) 2.
  • Seite 50 KROK 08-1 MONTAŻ LINEK 1. Należy przymocować linkę bez balonika (15) Należy przymocować jeden koniec linki do jednego z ramion za pomocą śruby M10*20 i nakrętki zabezpieczającej (31) według obrazka. Potem należy przeciągnąć jeden koniec linki przez krążek num.1, na dół i wokół krążka nr 2 w wielokrążku (AD), do góry przez krążek nr 3 i zabezpieczyć...
  • Seite 51 KROK 08-2 Ćwiczenie na atlasie: Uwaga: obrazki są tylko orientacyjne, ćwiczenia te są wspólne dla różnego rodzaju atlasów. Niektórych części atlas ten nie posiada i dlatego ćwiczenia nie mogą być przeprowadzane.

  • Seite 53: Konserwacja

    Konserwacja Należy regularnie przeprowadzać konserwację urządzenia w zależności od częstotliwości użytkowania urządzenia, lecz minimum po 20 godzinach użytkowania. Konserwacja obejmuje: 1. sprawdzianie wszystkich części ruchomych urządzenia (np. osi) czy są wystarczająco posmarowane. Jeżeli nie, należy natychmiast je posmarować. Polecamy zwykły olej do rowerów i maszyn do szycia lub oleje silikonowe.
  • Seite 54 Prawo autorskie zabrania kopiowania treści instrukcji w części lub też w całości przez osoby trzecie bez wyraźnej zgody MASTER SPORT s.r.o.. Firma MASTER SPORT s.r.o. za korzystanie z informacji zawartych w niniejszej instrukcji obsługi nie ponosi odpowiedzialności za jakiekolwiek patenty.
  • Seite 55 HOME GYM MASTER ZEUS ® MAS-HG1064D OWNER'S MANUAL...
  • Seite 56 PART ILLUSTRATION 1...

  • Seite 57: Part List

    PART LIST 1 PART NO. DESCRIPTION MAIN BASE LEFT BASE SIDE BEAM BACK VERTICAL SUPPORT RIGHT BASE MAIN VERTICAL SUPPORT LEFT VERTICAL SUPPORT RIGHT VERTICAL SUPPORT TOP CROSS BEAM RESIST BAR FRONT SEAT SUPPORT PRESS BAR RIGHT CHEST SUPPORT LEFT CHEST SUPPORT LEG EXTENSION BEAM WEIGHT PLATE TOP PLATE...
  • Seite 58 PART ILLUSTRATION 2...
  • Seite 59 PART LIST 2 PART NO. DESCRIPTION BIG BACK CUSHION SEAT CUSHION SMALL BACK CUSHION ARM REST CUSHION FOAM ROLLER φ58*φ100*250 FOAM ROLLER φ23*φ70*145 HANDLE GRIP SELECTOR SHAFT ADJUSTABLE CYLINDER PRESS BAR LOCK SCREW SIT UP CUSHION HOOK CHAIN PIN φ10*170 CABLE (MIDDLE) CABLE (DOWN) CABLE (UP)
  • Seite 60 STEP 01 1. ATTACH RIGHT BASE (E) AND LEFT BASE (B) TO MAIN BASE (A) WITH TWO SCREWS M10*75 AND FOUR WASHERS AND TWO NUTS (28) AS SHOWN. 2. ATTACH SIDE BEAM (C) AND JIONT PLATE (AK) TO LEFT BASE (B) WITH TWO SCREWS M10*75 AND FOUR WASHERS AND TWO NUTS (28) AS SHOWN.
  • Seite 61 STEP 02 1. ATTACH TOP CROSS BEAM (I) TO MAIN VERTICAL SUPPORT (F) WITH TWO SCREWS M10*70 AND FOUR WASHERS AND TWO NUTS (29) AS SHOWN. 2. ATTACH RESIST BAR (J) TO MAIN VERTICAL SUPPORT (F) WITH TWO SCREWS M10*70 AND FOUR WASHERS AND TWO NUTS (29) AS SHOWN. 3.
  • Seite 62 NUTS (27) AS SHOWN. STEP 03 1. ATTACH FRONT SEAT SUPPORT (K) AND JIONT PLATE (AK) TO MAIN VERTICAL SUPPORT (F) WITH TWO SCREWS M10*75 AND FOUR WASHERS AND TWO NUTS (28) AS SHOWN. 2. ATTACH LEG EXTENSION (O) TO FRONT SEAT SUPPORT (K) WITH SCREW M10*80 AND TWO WASHERS AND LOCK NUT (26) AS SHOWN.
  • Seite 63 STEP 04 1. ATTACH PRESS BAR (L) TO TOP CROSS BEAM (I) WITH TUBE (21) AND SCREW M12*165 AND TWO WASHERS AND TWO LOCK NUTS (22) AS SHOWN. 2. ATTACH HANDLE GRIP (7) TO CHEST SUPPORT (M&N) WITH SCREW M10*20 AND WASHER (24) AS SHOWN.
  • Seite 64 STEP 05 1. ATTACH ARM REST BEAM (T&U) TO LEFT VERTICAL BEAM (G) WITH TWO SCREWS M10*70 AND FOUR WASHERS AND TWO NUTS (29) AS SHOWN. 2. ATTACH HANDLE GRIP (7) TO ARM REST BEAM (T&U) WITH SCREW M10*20 AND WASHER (24) AS SHOWN.
  • Seite 65 STEP 06 1. ATTACH RIGHT SEAT VERTICAL SUPPORT (X) TO RIGHT BASE (E) WITH SCREW M10*70 AND TWO WASHERS AND NUT (29) AS SHOWN. 2. ATTACH RIGHT SEAT SUPPORT (W) TO RIGHT SEAT VERTICAL SUPPORT (X) AND RIGHT VERTICAL SUPPORT (H) AS SHOWN. 3.
  • Seite 66 STEP 07 1. ATTACH BACK VERTICAL SUPPORT (D) TO MAIN BASE (A) WITH TWO SCREW M10*70 AND WASHERS AND NUTS (29). THEN ATTACH BACK VERTICAL SUPPORT (D) TO TOP BACK CROSS BEAM (AI) WITH SCREW M10*70 AND TWO WASHERS AND NUTS (29) AS SHOWN.
  • Seite 67 STEP 08-1...

  • Seite 68: Cable Assembly

    STEP 08-2 CABLE ASSEMBLY 1. CONNECT THE CABLE WITH NO BALL (15) TAKE ONE END OF THE CABLE TO ONE OF CHEST SUPPORT WITH SCREW M10*20 AND LOCK NUT (31) AS SHOWN. THEN THREAD THE OTHER END OF THE CABLE OVER PULLEY NO.1, DOWN AND AROUND PULLEY NO.2 IN VERTICAL FLOATING PULLEY BLOCK (AD), UP &...
  • Seite 69 STEP 09 ATTACH NET SHELL (AH) TO MAIN BASE (A) AND TOP CROSS BEAM (I) WITH SCREWS M6*16 + WASHERS + NUTS (38).
  • Seite 70 Exercising on home gym: Important: pictures are only for illustration and use for all types for home gym. Some of exercise can´t be used on this home gym.
  • Seite 72 Repairs must be made by an authorized dealer, otherwise this warranty void. © COPYRIGHT MASTER SPORT s.r.o. retains all rights to this Owner´s Manual. No text, details, or illustrations from this manual may be either reproduced, distributed, or become the subject of unauthorized use for commercial purposes, nor may they be made available to others.

  • Seite 73: Benutzermanual

    HOME GYM MASTER ZEUS ® MAS-HG1064D BENUTZERMANUAL...
  • Seite 74 Wir bedanken uns, dass Sie sich für Kauf unseres Produkts entschieden haben. Obwohl wir viel Kraft für Qualitätssicherung jedes unseres Produkts aufwenden, können vereinzelt fehlende oder defekte Teile erscheinen. Im Falle vom Erscheinen jedes Mangels auf dem Gerät oder eines fehlenden Teils kontaktieren Sie uns zum Ersatzzwecke. Dieses Gerät ist nur für die Nutzung im privaten Bereich konzipiert.

  • Seite 76: Teileliste

    Teileliste 1 Teil Anzahl BEZEICHNUNG HAUPTBASIS LINKE BASIS SEITENSTÜTZE HINTERE VERTIKALE STÜTZE RECHTE BASIS VERTIKALE HAUPTSTÜTZE LINKE VERTIKALE STÜTZE RECHTE VERTIKALE STÜTZE OBERE HORIZONTALE STÜTZE STÜTZE FRONTSITZESSTÜTZE DRUCKSTÜTZE RECHTE BRUSTSTÜTZE LINKE BRUSTSTÜTZE TRÄGER FÜR BEINENSTÜTZE MIT EINSTELLBARER LÄNGE BRETT FÜR GEWICHTSSEINSTELLUNG BOGENHANDGRIFF ZUGSTANGE LEHNE FÜR LINKE ARM...
  • Seite 77 SCHAUMSTOFFHANDGRIFF...
  • Seite 78 Teil BEZEICHNUNG Anzahl GROSSES RÜCKENPOLSTER POLSTERSITZ KLEINES RÜCKENPOLSTER ARMPOLSTER SCHAUMSTOFFPOLSTER φ65*φ100*250 SCHAUMSTOFFPOLSTER φ23*φ70*145 KLEINER HANDGRIFF GEWICHTSROHR EINSTELLBARES WALZE SCHLOSSSCHRAUBE DER QUERSTÜTZE POLSTERSITZ KARABINERHAKEN φ7 KETTE φ6 BOLZEN φ10*170 KABEL (ZENTRALES) KABEL (UNTERES) KABEL (OBERES) WALZE φ19 + UNTERLAGEN + SCHRAUBE M16 SCHRAUBE MIT DREIKANTANSATZ M12*φ8 SCHRAUBE MIT FÜNFKANTANSATZ M10 + TĚSNÉNÍ...
  • Seite 79 SCHRITT 01 1. BEFESTIGEN SIE DIE RECHTE BASIS (E) UND DIE LINKE BASIS (B) MIT ZWEI SCHRAUBEN M10*75 , VIER UNTERLAGEN UND ZWEI MUTTERN AN DER HAUPTBASIS (A) AN. 2. BEFESTIGEN SIE DIE LINKE STÜTZE (C) MIT ZWEI SCHRAUBEN M10*75, VIER UNTERLAGEN UND ZWEI MUTTERN (28) AN DER LINKEN BASIS (B) NACH DEM BILD AN.
  • Seite 80 SCHRITT 02 1. BEFESTIGEN SIE DIE OBERE HORIZONTALE STÜTZE (I) MIT ZWEI SCHRAUBEN M10*70, VIER UNTERLAGEN UND ZWEI MUTTERN (29) AN DER VERTIKALEN HAUPTSTÜTZE (F) NACH DEM BILD AN. 2. BEFESTIGEN SIE DIE STÜTZE (J) MIT ZWEI SCHRAUBEN M10*70, VIER UNTERLAGEN UND ZWEI MUTTERN (29) AN DER VERTIKALEN HAUPTSTÜTZE (F) NACH DEM BILD AN.
  • Seite 81 SCHRITT 03 1. BEFESTIGEN SIE DIE FRONTSITZESSTÜTZE (K) MIT ZWEI SCHRAUBEN M10*75, VIER UNTERLAGEN UND ZWEI MUTTERN (28) AN DER VERTIKALEN HAUPTSTÜTZE (F) NACH DEM BILD AN. 2. BEFESTIGEN SIE DEN TRÄGER FÜR BEINENSTÜTZE MIT EINSTELLBARER LÄNGE (O) MIT DER SCHRAUBE M10*80, ZWEI UNTERLAGEN UND DER SICHERUNGSMUTTER (26) AN DER FRONTSITZESSTÜTZE (K) NACH DEM BILD AN.
  • Seite 82 SCHRITT 04 1. BEFESTIGEN SIE DIE DRUCKSTÜTZE (L) MIT DER ROHR (21), DER SCHRAUBE M12*160, ZWEI UNTERLAGEN UND ZWEI MUTTERN (22) AN DER OBEREN HORIZONTALEN STÜTZE (I) NACH DEM BILD AN. 2. BEFESTIGEN SIE DEN KLEINEN HANDGRIFF (7) MIT DER SCHRAUBE M12*20 UND MIT DER UNTERLAGE (24) AN DER BRUSTSTÜTZE (M&N) NACH DEM BILD AN.
  • Seite 83 SCHRITT 05 1. BEFESTIGEN SIE DIE LEHNEN FÜR ARME (T&U) MIT ZWEI SCHRAUBEN M10*75, VIER UNTERLAGEN UND ZWEI MUTTERN (28) AN DER LINKEN VERTIKALEN STÜTZE (G) NACH DEM BILD AN. 2. BEFESTIGEN SIE DEN KLEINEN HANDGRIFF (7) MIT DER SCHRAUBE M12*20 UND DER UNTERLAGE (24) AN DEN LEHNEN FÜR ARME (T&U) NACH DEM BILD AN.
  • Seite 84 SCHRITT 06 1. BEFESTIGEN SIE DIE VERTIKALE SEITENSITZESSTÜTZE (X) MIT ZWEI SCHRAUBEN M10*70 UND VIER UNTERLAGEN (29) AN DER RECHTEN BASIS (E) NACH DEM BILD AN. 2. BEFESTIGEN SIE DIE SEITENSITZESSTÜTZE (W) AN DER VERTIKALEN SEITENSITZESSTÜTZE (X) UND DER RECHTEN VERTIKALEN STÜTZE (H) NACH DEM BILD AN. 3.
  • Seite 85 SCHRITT 07 1. BEFESTIGEN SIE DIE HINTERE VERTIKALE STÜTZE (D) MIT ZWEI SCHRAUBEN M10*70 UND VIER UNTERLAGEN (29) AN DER HAUPTBASIS (A) AN. DANACH BEFESTIGEN SIE DIE HINTERE VERTIKALE STÜTZE (D) MIT ZWEI SCHRAUBEN M10*70 UND VIER UNTERLAGEN (29) AN DEM OBEREN HINTEREN KREUZHALTER (AI) AN.
  • Seite 86 SCHRITT 08-1 KABELMONTAGE 1. BEFESTIGEN SIE DAS ZENTRALE KABEL (15) AN. BEFESTIGEN SIE EIN ENDE DES KABELS MIT DER SCHRAUBE M10*20 UND DER SICHERUNGSMUTTER (31) AN EINER DER BRUSTSTÜTZEN NACH DEM BILD AN. DANACH FÜHREN SIE EIN ENDE DES KABELS DURCH DIE ROLLE NR.1, NACH UNTEN UND DURCH DIE ROLLE NR.2 IM ROLLENSYSTEM (AD), NACH OBEN UND DURCH DIE ROLLE NR.3, SICHERN SIE DAS ZWEITE ENDE DES KABELS MITHILFE VON SCHRAUBEN M10*20 UND DER SICHERUNGSMUTTER AN DER ZWEITEN BRUSTSTÜTZE NACH DEM BILD AN.

  • Seite 87: Das Training Am Fitness Turm

    (AE), NACH OBEN UND DURCH DIE ROLLE NR.15, NACH UNTEN MITHILFE VON DEM HAKEN (12) UND DER EISENKETTE (13) AM ENDE DES KABELS, DANACH BEFESTIGEN SIE DIE GEWICHTSROHR (8) MITHILFE VON DER SCHRAUBE M10*35 UND DER SICHERUNGSMUTTER (30) NACH DEM BILD AN. SCHRITT 08-2 Das Training am Fitness Turm Hinweis: Die Bilder dienen nur für Orientierung, die Übungen sind für mehrere Fitness Türme gemeinsam.

  • Seite 89: Wartung

    Wartung Führen Sie regelmäßig die Wartung des Geräts aufgrund der Belastung des Geräts, mindestens jedoch nach 20 Stunden in Betrieb. Die Wartung umfasst: 1. Die Kontrolle von allen beweglichen Gerätsteilen (der Achse, der die Bewegung übertragenden Gelenke usw.), ob diese genug geschmiert sind. Falls nicht, schmieren Sie sie sofort. Wir empfehlen, das übliche Öl für Räder und Nähmaschinen oder das Silikonöl zu verwenden.
  • Seite 90 Störung und bestätiges Dokument ϋber Kauf aus. Copyright - Autorenrecht Die Gesellschaft MASTER SPORT s.r.o. geltend machen alle Autorenrechte zu der Inhalt diese Anleitung zu der Benutzung. Autorenrecht verbieten die Reproduktion die Teilen die Anleitung oder als das Ganze dritten Seite ohne ausdrϋkliche Zustimmung Gesellschaft MASTER SPORT s.r.o..
