Montáž

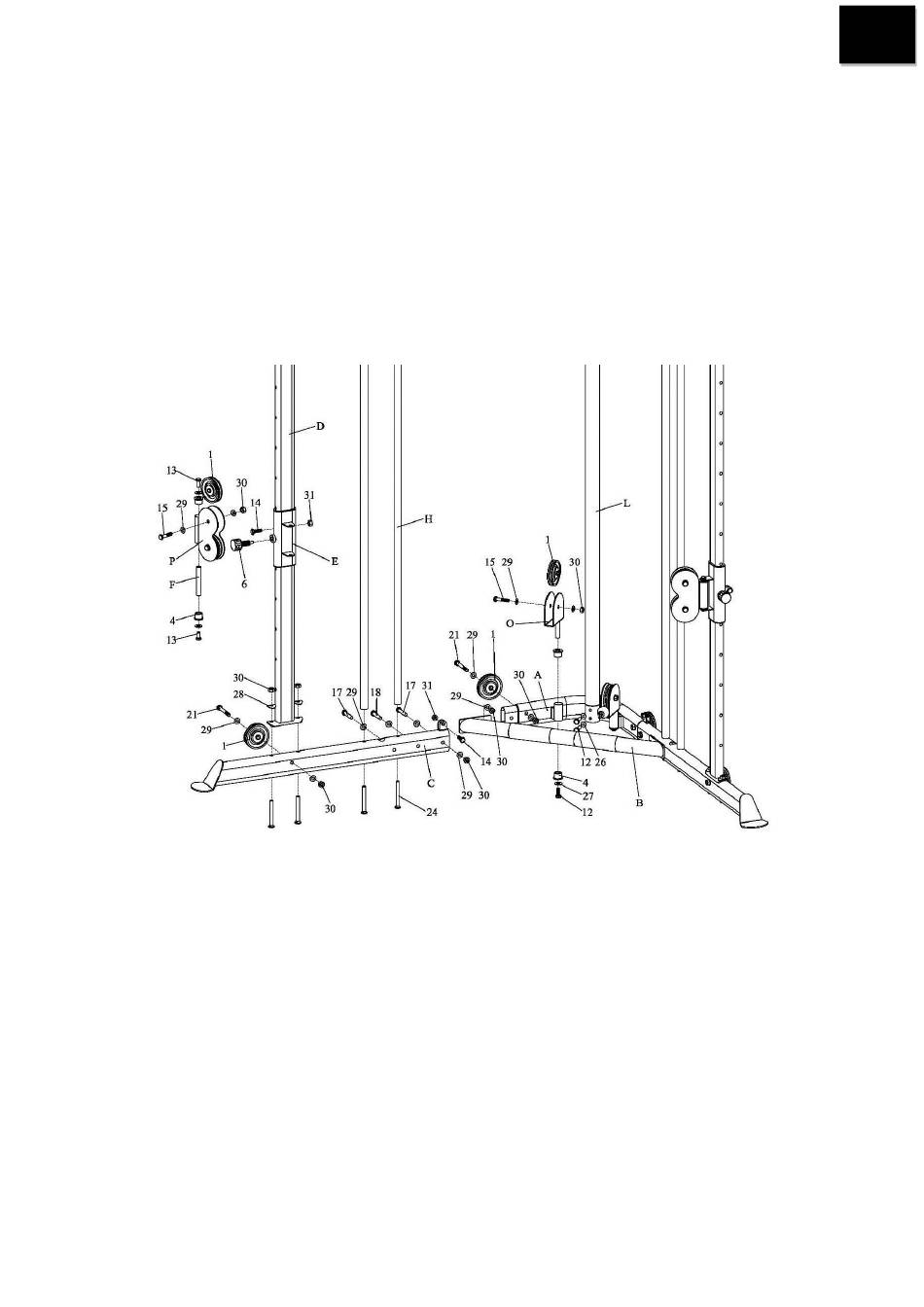

KROK 1
1. Připojte rám (C) k hlavnímu rámu (A) pomocí prvků (17), (29) a (30).
2. Připojte rám (B) k rámu (C) pomocí prvků (17), (18), (29) a (30).
3. Připojte otočný komplet (O) s řemenicí (I) k hlavnímu rámu (A) pomocí prvků (4), (12) a (27).
4. Připojte sloupek (D) a vodící tyče (H) k rámu (C) pomocí prvků (24), (28) a (30).
5. Připojte otočný komplet (P) s řemenicemi (II) k držáku (E) pomocí prvků (F), (4), (29) a (13),
následně navlečte držák (E) na sloupek (D), zajistěte jej stavícím kolečkem (6).
6. Připojte sloupek (L) k hlavnímu rámu (A) prvky (12) a (26).
KROK 2
7. Navlečte podložky (5) and gumové dorazy (3) na vodící tyče (H).
8. Navlečte závaží (T) na vodící tyče (H), do středu závaží (T) vložte tyč (U) a zajistěte ji pojistkou (8).
9. Na tyč (U) připojte průchodku (V) a zajistěte ji pinem (W), poté nasaďte svrchní zátěžové pláty (S)
na vodící tyče (H), podle obrázku připojte na tyč (U) otočný komplet (R) s řemenicí (1) s podložkami
(16) a (32).
10. K horní konstrukci (K) připojte konstrukci (G) spolu s velkou řemenicí (1) a prvky (21), (29) a (30).
11. Konstrukci (G) připevněte ke sloupku (D) a vodícím tyčím (H) pomocí prvků (25) a (28).
12. Horní rám (I), velkou řemenici (1) and malou řemenici (2) připevněte ke konstrukci (G) pomocí
prvků (18), (20), (21), (22), (29) a (30) podle obrázku.
13. Komplet vrchní otočné řemenice (Q) připevněte ke konstrukci (J) pomocí osy (F), průchodky (4) a
prvků (29) a (13).
14. Konstrukci (J) připevněte k vrchní konstrukci (I) a rohové konstrukci (K) pomocí prvků (17), (19),
(28) a (29) podle obrázku.
15. Spojte konstrukci (J) a sloupek (L) pomocí prvků (23) a (29).
