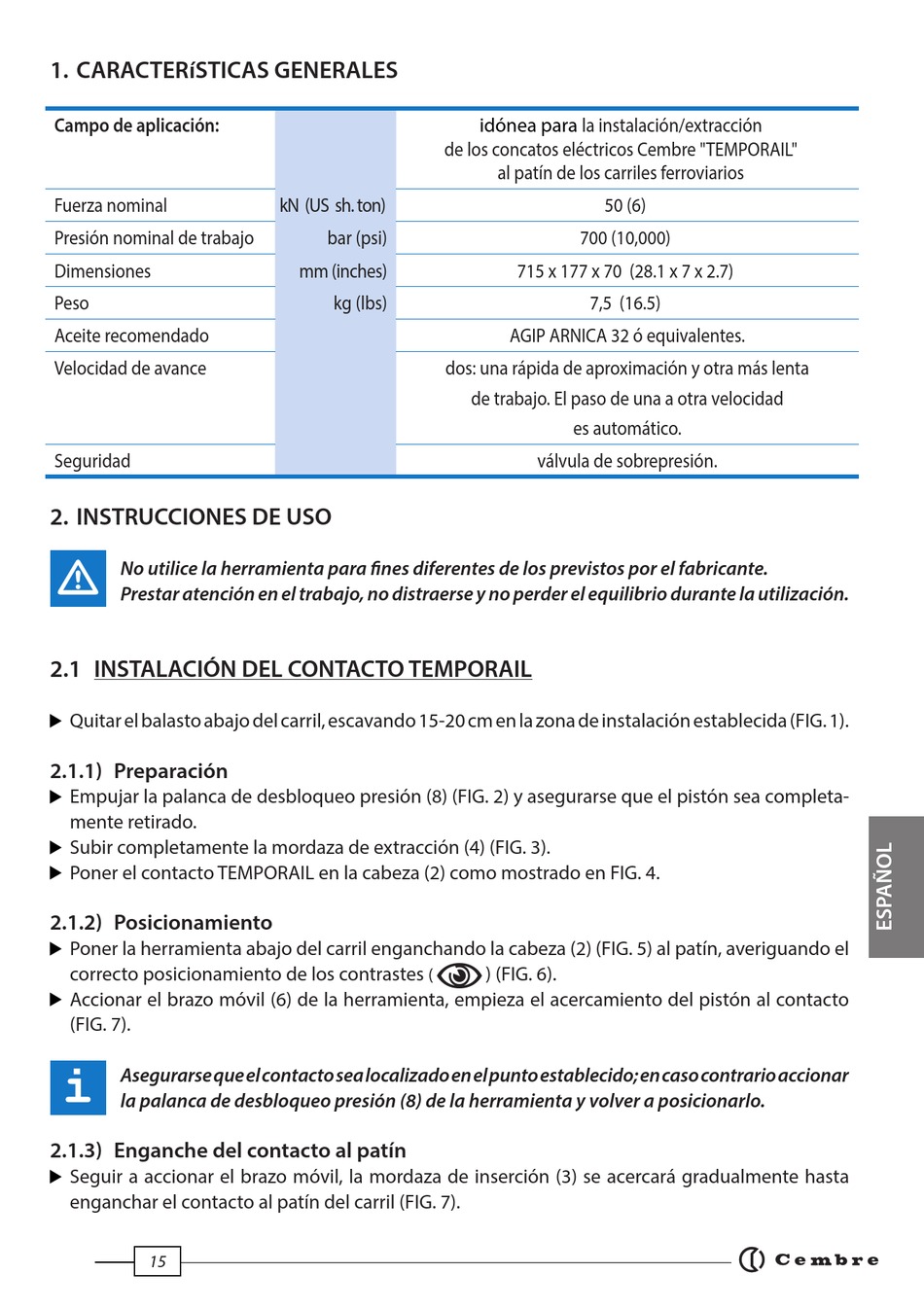

1. CARACTERíSTICAS GENERALES
Campo de aplicación:
Fuerza nominal
Presión nominal de trabajo
Dimensiones
Peso
Aceite recomendado
Velocidad de avance
Seguridad

2. INSTRUCCIONES DE USO

No utilice la herramienta para fines diferentes de los previstos por el fabricante.
Prestar atención en el trabajo, no distraerse y no perder el equilibrio durante la utilización.
2.1 INSTALACIÓN DEL CONTACTO TEMPORAIL
Quitar el balasto abajo del carril, escavando 15-20 cm en la zona de instalación establecida (FIG. 1).
2.1.1) Preparación
Empujar la palanca de desbloqueo presión (8) (FIG. 2) y asegurarse que el pistón sea completa-
mente retirado.
Subir completamente la mordaza de extracción (4) (FIG. 3).
Poner el contacto TEMPORAIL en la cabeza (2) como mostrado en FIG. 4.
2.1.2) Posicionamiento
Poner la herramienta abajo del carril enganchando la cabeza (2) (FIG. 5) al patín, averiguando el
correcto posicionamiento de los contrastes
Accionar el brazo móvil (6) de la herramienta, empieza el acercamiento del pistón al contacto
(FIG. 7).
Asegurarse que el contacto sea localizado en el punto establecido; en caso contrario accionar
la palanca de desbloqueo presión (8) de la herramienta y volver a posicionarlo.
2.1.3) Enganche del contacto al patín
Seguir a accionar el brazo móvil, la mordaza de inserción (3) se acercará gradualmente hasta
enganchar el contacto al patín del carril (FIG. 7).
15
de los concatos eléctricos Cembre "TEMPORAIL"
kN (US sh. ton)
bar (psi)
mm (inches)
kg (lbs)
dos: una rápida de aproximación y otra más lenta

(
idónea para la instalación/extracción
al patín de los carriles ferroviarios
50 (6)
700 (10,000)
715 x 177 x 70 (28.1 x 7 x 2.7)
7,5 (16.5)
AGIP ARNICA 32 ó equivalentes.
de trabajo. El paso de una a otra velocidad
es automático.
válvula de sobrepresión.
) (FIG. 6).
