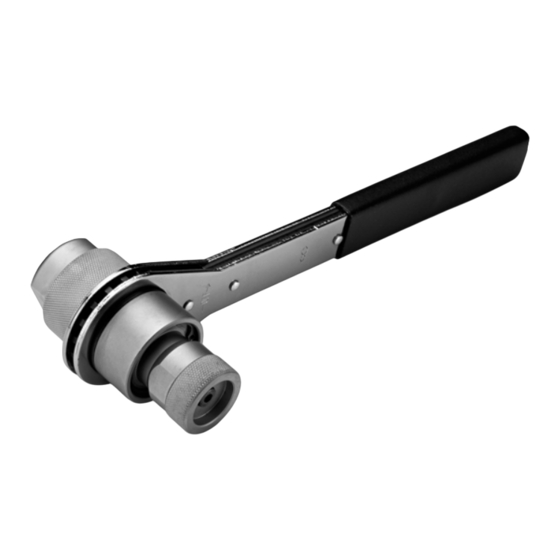

MECHANICAL HAND TOOL FOR ELECTRICAL CONTACTS INSTALLATION
OUTIL MECANIQUE MANUEL POUR L'INSTALLATION DES DOUILLES DE CONNEXION ELECTRIQUE
MECHANISCHES HANDWERKZEUG FUER DIE MONTAGE VON SCHIENENKOTAKTE
HERRAMIENTA MECÁNICA MANUAL PARA LA INSTALACION DE LOS KITS DE CONEXION ELECTRICA
UTENSILE MECCANICO MANUALE PER L'INSTALLAZIONE DI CONTATTI ELETTRICI
OPERATION AND MAINTENANCE MANUAL
NOTICE D'UTILISATION ET ENTRETIEN
MANUAL DE USO Y MANTENIMIENTO
MANUALE D'USO E MANUTENZIONE
1
BEDIENUNGSANLEITUNG
MTE1-S
01 M 078
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
