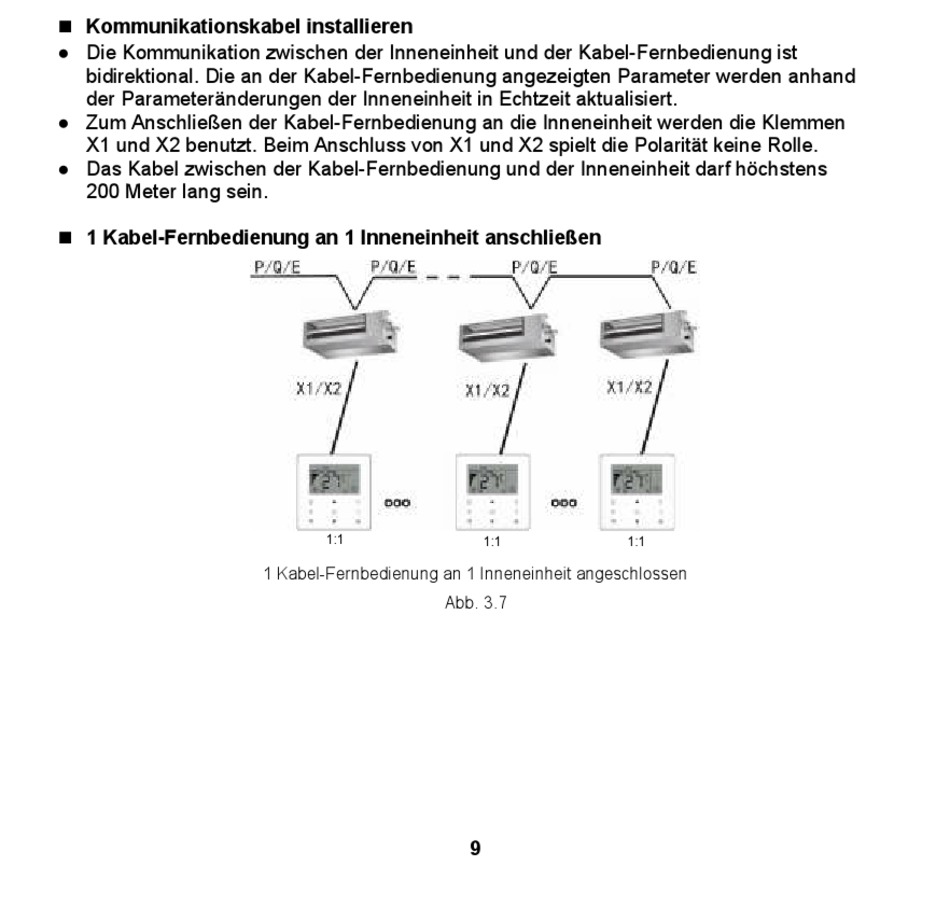

Kommunikationskabel installieren
● Die Kommunikation zwischen der Inneneinheit und der Kabel-Fernbedienung ist
bidirektional. Die an der Kabel-Fernbedienung angezeigten Parameter werden anhand
der Parameteränderungen der Inneneinheit in Echtzeit aktualisiert.
● Zum Anschließen der Kabel-Fernbedienung an die Inneneinheit werden die Klemmen
X1 und X2 benutzt. Beim Anschluss von X1 und X2 spielt die Polarität keine Rolle.
● Das Kabel zwischen der Kabel-Fernbedienung und der Inneneinheit darf höchstens
200 Meter lang sein.
1 Kabel-Fernbedienung an 1 Inneneinheit anschließen
1:1
1 Kabel-Fernbedienung an 1 Inneneinheit angeschlossen
1:1
Abb. 3.7
9
1:1
