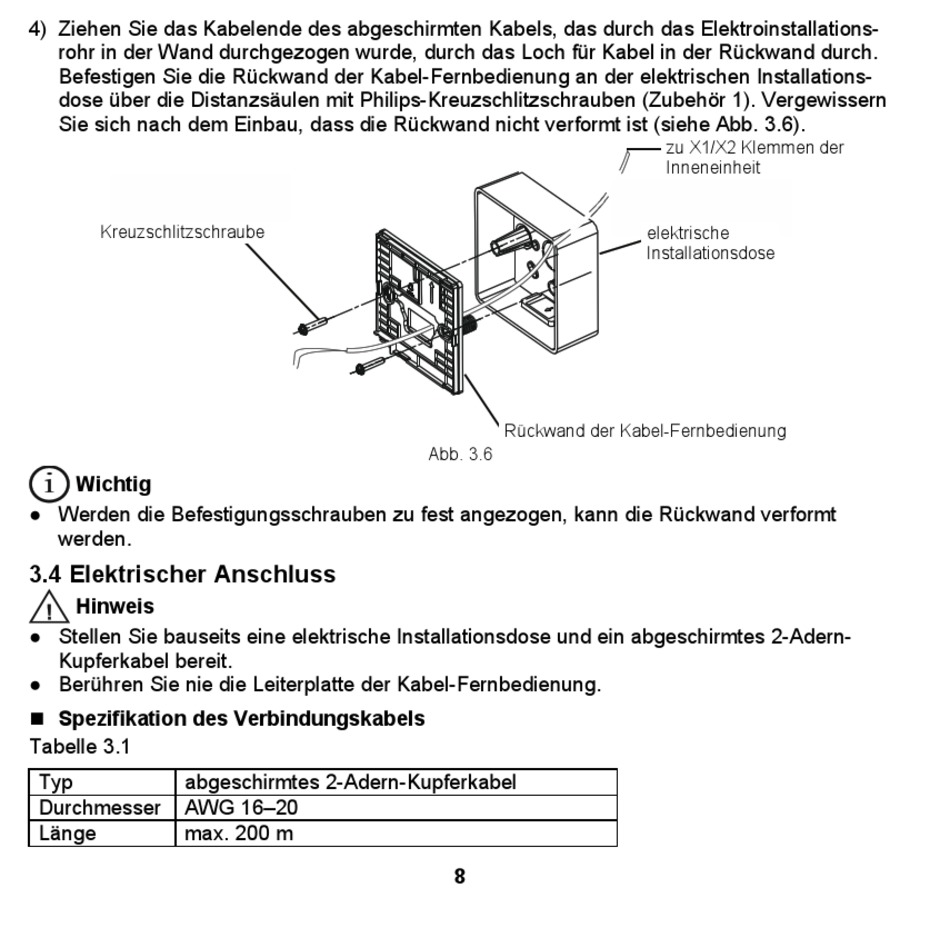

4) Ziehen Sie das Kabelende des abgeschirmten Kabels, das durch das Elektroinstallations-
rohr in der Wand durchgezogen wurde, durch das Loch für Kabel in der Rückwand durch.
Befestigen Sie die Rückwand der Kabel-Fernbedienung an der elektrischen Installations-
dose über die Distanzsäulen mit Philips-Kreuzschlitzschrauben (Zubehör 1). Vergewissern
Sie sich nach dem Einbau, dass die Rückwand nicht verformt ist (siehe Abb. 3.6).
Kreuzschlitzschraube
Wichtig
● Werden die Befestigungsschrauben zu fest angezogen, kann die Rückwand verformt
werden.

3.4 Elektrischer Anschluss

Hinweis
● Stellen Sie bauseits eine elektrische Installationsdose und ein abgeschirmtes 2-Adern-
Kupferkabel bereit.
● Berühren Sie nie die Leiterplatte der Kabel-Fernbedienung.
 Spezifikation des Verbindungskabels
Tabelle 3.1
Typ abgeschirmtes 2-Adern-Kupferkabel
Durchmesser AWG 16–20
Länge max. 200 m
Rückwand der Kabel-Fernbedienung
Abb. 3.6
8
zu X1/X2 Klemmen der
Inneneinheit
elektrische
Installationsdose
