RIS 2500PE/PW EKO 3.0
[ fr ]
régularité, il faut vérifier que de l'air chaud/
humide n'ait pas pénétré dans le dispositif de
ventilation via les conduits et que l'humidité ne
se condense pas dans la centrale.
• Si le dispositif de ventilation n'a pas fonc-
tionné pendant longtemps ou qu'il est rare-
ment connecté, il faut faire souffler-sécher le
système à toute puissance 1/24h.
• Lorsque la centrale est installée et que la
tension est connectée dans l'automatique du
dispositif de ventilation, le système hydraulique
est rempli de glycol/eau.
Si les exigences susmentionnées ne sont pas
respectées, le fabricant a le droit, en cas de
panne, de ne pas appliquer la garantie pour les
composants abîmés par l'humidité/l'eau.

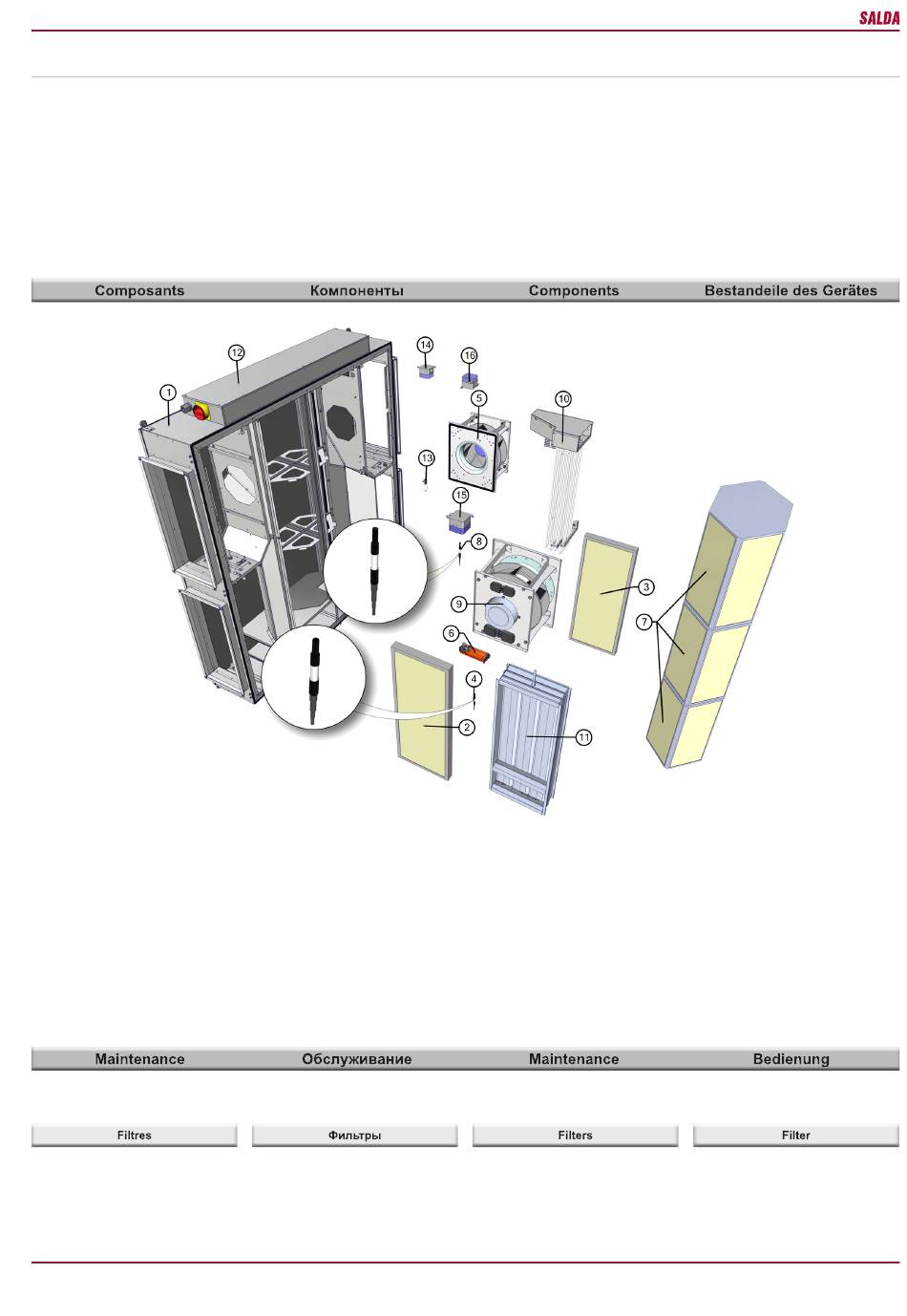

1. Caisson
2. Filtre de l'air soufflé
3. Filtre de l'air repris
4. Sonde de température de l'air soufflé
5. Ventilateur d'air repris
6. Servomoteur du registre de dérivation
7. Échangeur de chaleur
8. Sonde de température de l'air repris
9. Ventilateur d'air soufflé
10. Batterie électrique (uniquement avec
RIS 2500PE EKO 3.0)
11. Registre de dérivation d'air « by-pass »
12. Control Box
13. Temp. et capteur d'humidité pour l'air ex-
trait.
14. Relai de pression d'air soufflé
15. Relai de pression d'air extrait
16. Relai de pression anti gel de l'échangeur
Avant d'ouvrir la porte de la centrale, dé-
connectez le courant électrique et attendez
pendant que les ventilateurs s'arrêtent de
tourner complètement (environ 2 min.).
- Les filtres encrassés augmentent la résistan-
ce de l'air ce qui réduit le volume d'air neuf ap-
porté aux locaux.
- Il est conseillé de remplacer les filtres tous
les 3 à 4 mois ou en fonction de l'indication
du capteur de pollution du filtre (le capteur est
fourni séparément).
6
[ ru ]
должна быть обеспечена с помощью
дополнительных средств во избежание
накопления влаги внутри установки.
• Если установка после монтажа не
вводится в постоянную эксплуатацию,
обязательно необходимо обеспечить,
чтобы в вентиляционную установку через
воздуховоды не попадал теплый/
1. Корпус
2. Фильтр приточного воздуха
3. Фильтр вытяжного воздуха
4. Датчик температуры приточного воздуха
5. Вентилятор вытяжного воздуха
6. Привод обходной заслонки
7. Теплообменник
8. Датчик температуры вытяжного воздуха
9. Вентилятор приточного воздуха
10. Электрический нагреватель (только RIS
2500PE EKO 3.0)
11. Обходная заслонка
12. Блок управления
13. Влажност и темп. вытяжного воздухa
14. Реле давления приточного воздуха
15. Реле давления вытяжного воздуха
16. Реле давления для защиты от замерзания
теплообменника
Перед тем, как открывать дверцу агре-
гата, отключите агрегат от электросети и
подождите, пока вентиляторы остановят-
ся полностью (около 2 мин.).
Грязные фильтры повышают сопротивление
воздуха в нем, по этой причине в помеще-
ние попадает меньшее количество воздуха.
- Фильтр рекомендуется поменять на новый
каждые 3-4 месяца или по показаниям датчи-
ка загрязнения фильтров (датчик поставляет-
ся отдельно как аксессуар).
[ en ]
• If the unit is installed and is not started for
continuous operation, it must be ensured that
no warm/humid air enters the unit through air
ducts and that no moisture condensates inside
the unit.
• If the ventilation units stand idle for a long
time or are started infrequently, the system
must be blown down at the maximum capacity
1. Housing
2. Supply air filter
3. Exhaust air filter
4. Supply air temperature sensor
5. Exhaust air fan
6. By-pass valve actuator
7. Heat Exchanger
8. Exhaust air temperature sensor
9. Supply air fan
10. Electrical heater (just RIS 2500PE EKO
3.0)
11. By-pass valve
12. Control Box
13. Temp. and humidity sensor for extract air
14. Supply air differential pressure switch
15. Extract air differential pressure switch
16. Heat exchanger antifrost pressure switch
Unplug unit from mains first and wait for 2
minutes (till fans fully stop) before opening
the covers.
Dirty filters increase air resistance in the filter,
i.e. less air volume is supplied into the premises.
- Filter preferably should be exchanged with
a new one every 3 months or when the filter
clogging sensor indicates. (sensor available
as accessory).
[ de ]
richtung zu vermeiden.
• Wird die Einrichtung montiert, doch instand
nicht gesetzt, so soll der Durchfluss von war-
mer bzw. feuchter Luft in Lüftungseinrichtungen
verhindert werden, um Kondensatansammlung
in Einrichtung zu vermeiden.
• Werden die Lüftungseinrichtungen nur selten
betrieben oder Betriebspausen ausgesetzt, so
ist das System einmal in 24 Stunden mit ma
1. Gehäuse
2. Zuluft-Filter
3. Abluft-Filer
4. Temperaturfühler der Zuluft
5. Abluft-Ventilator
6. Antrieb der Bypass-Klappe
7. Wärmetauscher
8. Temperaturfühler der Abluft
9. Zuluft-Ventilator
10. Elektrischer Wärmer (nur RIS 2500PE EKO
3.0)
11. Bypass-Klappe
12. Steuerkasten
13. Abluftfeuchte- und Temperaturfühler
14. Druckrelais der Zuluft
15. Druckrelais der Abluft
16. Frostschutzfühler des Wärmeübertragers
Bevor die Gerätetüren geöffnet werden
dürfen, Gerät elektrisch vom Versorgungs-
netz trennen und etwa 2 Min. warten, bis die
Ventilatoren völlig stehen bleiben.
Verunreinigte Filter erhöhen die Druckverluste,
d.h. ein geringeres Luftvolumen gelangt in die
Räume.
- Die Filter werden ca. alle 3 Monate ersetzt
bzw. je nach Signal der Filterüberwachung (Fil-
terwächter werden als Option geliefert).
