RIS 2500PE/PW EKO 3.0
[ fr ]

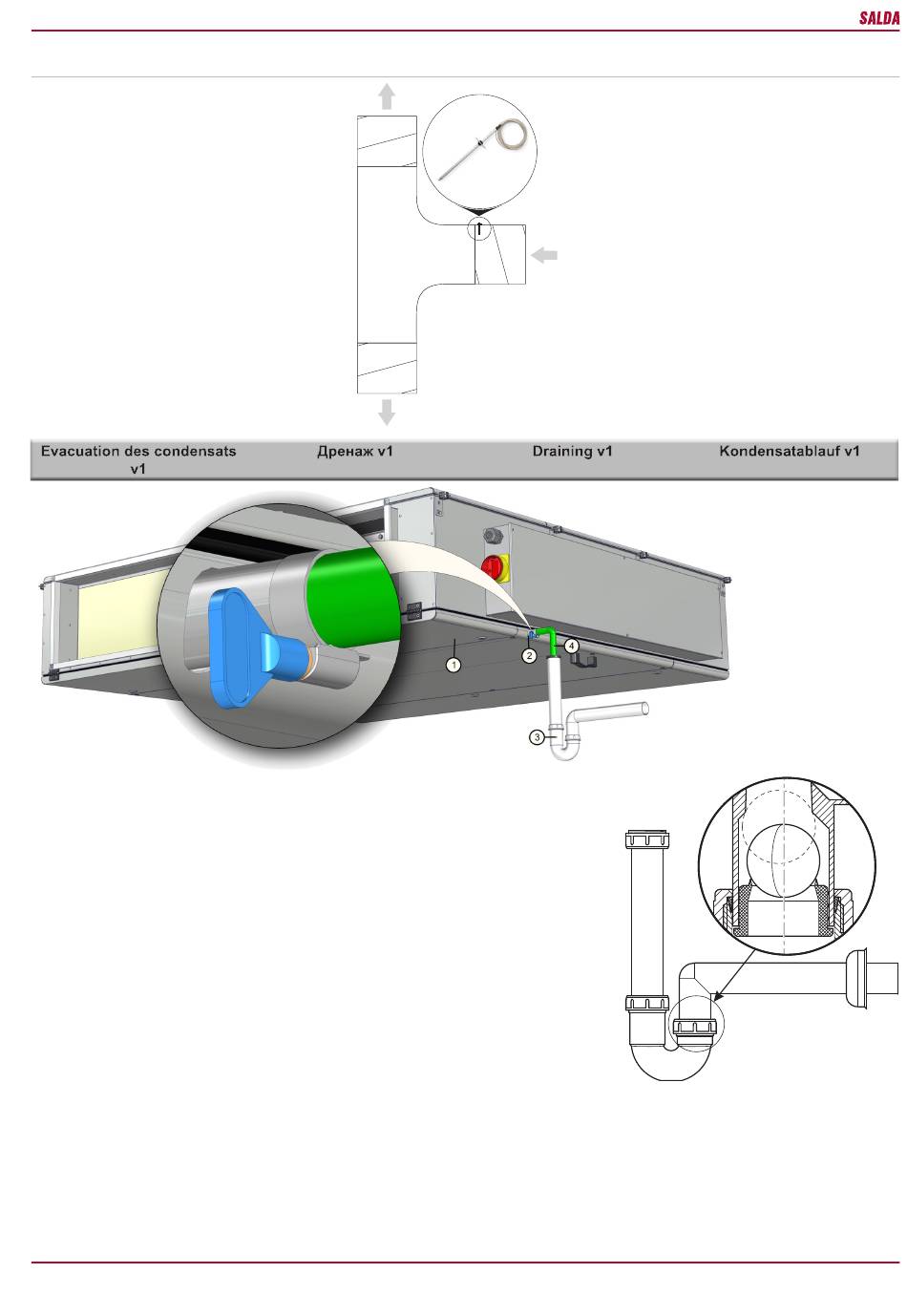

Après avoir placé la centrale (1) sur l'endroit
prévu, il faut connecter le système d'évacuation
du condensat. Pour ce faire, il faut visser
l'embout (ou le manchon de RIS 1900HE EKO)
(2) au vidangeur de condensat de la centrale.
Le système doit être connecté avec le tuyau
(4) (métallique, en plastique ou en caoutchouc)
dans l'ordre suivant : la centrale (1), le siphon
(3) et le système de canalisation (5). Le tuyau
(4) doit avoir un angle d'inclinaison d'au moins
3 degrés (un mètre de tuyau doit être incliné
à 55 mm vers le bas) ! Avant de connecter la
centrale (1), il faut remplir le système avec 0,5
12
[ ru ]
Рекуператор (1) строится на основание так,
чтобы сторона рекуператора (1) с трубкой
отвода конденсата (2) стояла 0 - 3 градусов
ниже чем другая сторона. Сторона рекупера-
тора (1) с трубкой отвода конденсата не может
быть ниже, чем другая сторона рекуператора!
Трубами (4) (металлическими, пластиковы-
(4) (металлическими, пластиковы-
(металлическими, пластиковы-
ми или резиновыми) соедините рекуператор
(1), сифон (3), и канализационную систему.
Трубы (4) должны иметь, не меньше чем (3)
градуса наклона вниз (1 метр трубы должен
быть наклонен вниз на 55 мм)!
Необходимо использовать сифон с об-
[ en ]
AHU (1) is built on a foundation in a such way
that the side of AHU (1) with drainage exhaust
pipe (2) is lower 0° - 3° than the other side. The
side of AHU with drainage pipe can not be higher
than the other side.
The system must be connected with pipes (4)
in such order: AHU (1), siphon (3) and sewerage
system. Pipes (4) should be bended not less
than 3° (1 meter of pipe must be bended 55
mm downwards)!
It is necessary to use funnel trap for a drip-
ping condensate (Accessorie).
Draining system must be installed in the
[ de ]
Das WRG-Gerät (1) wird so montiert, dass
die Seitenwand des WRG-Gerätes (1) mit dem
Auslassrohr des Kondensates (2) mit 0 - 3 Grad
niedriger als die andere Seitenwand steht. Die
Seitenwand des WRG-Gerätes (1) mit dem Aus-
(1) mit dem Aus-
mit dem Aus-
lassrohr des Kondensates darf nicht höher als
die andere Seitenwand stehen! Dann die Rohre
(Metall-, Plastik oder Gummirohre) (4) sowie in
angegebener Reihenfolge das WRG-Gerät (1),
Siphon (3) und das Abwassersystem zusam-
menschließen. Die Rohre (4) sollten mindestens
mit einem Winkel von (3) Grad verlaufen (1
Meter es Rohrs sollte 55mm Gefälle haben).
