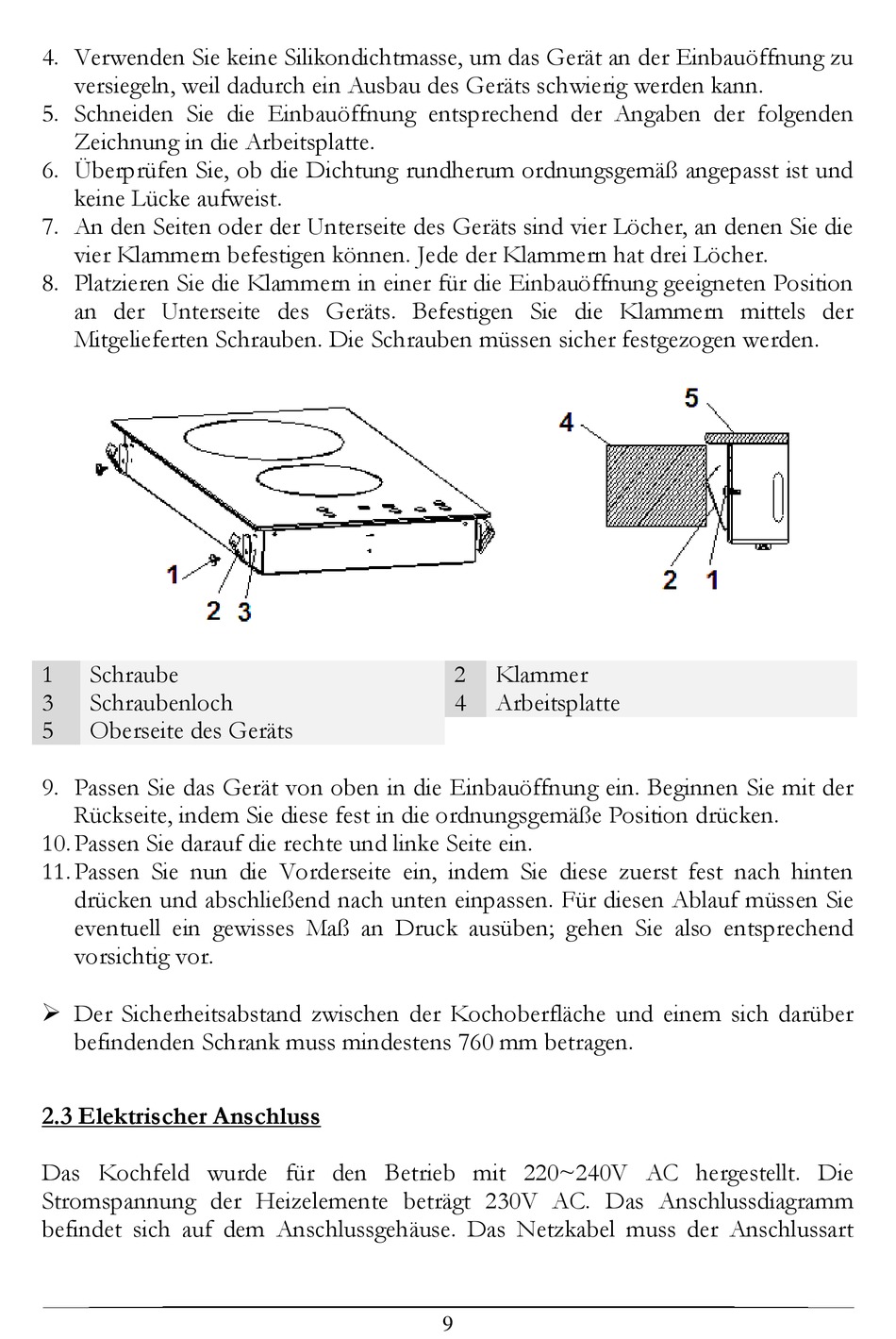

4. Verwenden Sie keine Silikondichtmasse, um das Gerät an der Einbauöffnung zu
versiegeln, weil dadurch ein Ausbau des Geräts schwierig werden kann.
5. Schneiden Sie die Einbauöffnung entsprechend der Angaben der folgenden
Zeichnung in die Arbeitsplatte.
6. Überprüfen Sie, ob die Dichtung rundherum ordnungsgemäß angepasst ist und
keine Lücke aufweist.
7. An den Seiten oder der Unterseite des Geräts sind vier Löcher, an denen Sie die
vier Klammern befestigen können. Jede der Klammern hat drei Löcher.
8. Platzieren Sie die Klammern in einer für die Einbauöffnung geeigneten Position
an der Unterseite des Geräts. Befestigen Sie die Klammern mittels der
Mitgelieferten Schrauben. Die Schrauben müssen sicher festgezogen werden.
1 Schraube
3 Schraubenloch
5 Oberseite des Geräts
9. Passen Sie das Gerät von oben in die Einbauöffnung ein. Beginnen Sie mit der
Rückseite, indem Sie diese fest in die ordnungsgemäße Position drücken.
10. Passen Sie darauf die rechte und linke Seite ein.
11. Passen Sie nun die Vorderseite ein, indem Sie diese zuerst fest nach hinten
drücken und abschließend nach unten einpassen. Für diesen Ablauf müssen Sie
eventuell ein gewisses Maß an Druck ausüben; gehen Sie also entsprechend
vorsichtig vor.
 Der Sicherheitsabstand zwischen der Kochoberfläche und einem sich darüber
befindenden Schrank muss mindestens 760 mm betragen.

2.3 Elektrischer Anschluss

Das Kochfeld wurde für den Betrieb mit 220~240V AC hergestellt. Die
Stromspannung der Heizelemente beträgt 230V AC. Das Anschlussdiagramm
befindet sich auf dem Anschlussgehäuse. Das Netzkabel muss der Anschlussart
2 Klammer
4 Arbeitsplatte
9
