7.2 Richtlinien für die Installation von Hebeanlagen
Richtlinien für die korrekte Aufstellung von Hebeanlagen
gemäß EN 12056-4
Siehe Abschnitt 7.1.1 Einbauskizze.
• Die Hebeanlage ist in einem ausreichend beleuchteten und
belüfteten Raum aufzustellen. Um alle Bauteile, die bedient
oder gewartet werden müssen, ist ein Freiraum von mindes-
tens 60 cm vorzusehen.
• Unterhalb der Aufstellungshöhe ist ein Pumpensumpf
(eine Vertiefung) vorzusehen. Wird die Hebeanlage
Multilift MSS in einem Keller aufgestellt, bei dem die Gefahr
besteht, dass Grundwasser eindringt, wird die Installation
einer Entwässerungspumpe in einem separaten Pumpen-
sumpf unterhalb der Aufstellungsebene empfohlen. In einigen
Ländern ist die Installation einer Entwässerungspumpe sogar
vorgeschrieben. Siehe Abb. 10.
Der Sammelbehälter, die Pumpe und die Kabel
Hinweis dürfen überflutet werden
(max. 2 m und für 7 Tage).
Die Steuerung ist an einem trockenen, gut
Achtung
belüfteten und überflutungssicheren Ort zu
installieren.
• Alle Rohrverbindungen sind flexibel auszuführen, um auftre-
tende Resonanzschwingungen zu reduzieren.
• Hebeanlagen sind gegen Auftrieb und Verdrehen zu sichern.
• Alle Druckleitungen (der Hebeanlage, Handmembranpumpe
und Entwässerungspumpe) müssen mit einer Schleife über
die Rückstauebene geführt werden. Der höchste Punkt der
Schleife oder des Siphons muss sich oberhalb der Straßen-
ebene bzw. Rückstauebene befinden.
• In Druckleitungen ab DN 80 ist ein Absperrventil einzubauen.
Auch in die Zulaufleitung ist ein Absperrventil einzubauen.
• Oberflächenwasser darf nicht in Hebeanlagen eingeleitet
werden, die innerhalb von Gebäuden aufgestellt sind.
Für Oberflächenwasser ist eine eigene Pumpstation außerhalb
des Gebäudes vorzusehen.
• Hebeanlagen sind mit einem Rückflussverhinderer gemäß
EN 12050-4 auszurüsten.
• Das Volumen des Druckleitungsabschnitts vom Rückfluss-
verhinderer bis zur Rückstauebene muss kleiner als das Nutz-
volumen des Sammelbehälters sein.
• In der Regel muss eine Hebeanlage für Schwarzwasser über
das Dach entlüftet werden. Es ist jedoch auch erlaubt, die Ent-
lüftung der Hebeanlage als Nebenlüftung in das Entlüftungs-
system des Gebäudes zu leiten.
• Wird das Abwasser über eine Sammelleitung entsorgt,
muss die Sammelleitung über ein Befüllungsverhältnis von
mindestens h/d = 0,7 verfügen.
Die Sammelleitung muss mindestens eine Nennweite größer
als die Druckleitung ausgeführt sein.
• Für die manuelle Entleerung des Sammelbehälters bei einem
Pumpenausfall sollte eine Handmembranpumpe verwendet
werden (nicht zwingend vorgeschrieben).
7.3 Empfohlene Schritte für die Aufstellung
der Hebeanlage
1. Den Lieferumfang prüfen. Der Lieferumfang ist im
Abschnitt 3. Lieferumfang aufgeführt.
2. Die Zuläufe durch Ausschneiden der erforderlichen Öffnungen
vorbereiten. Zum Ausschneiden der Öffnungen sind Bohr-
maschinenaufsätze ∅100 für die Zuläufe DN 100 und ∅43 für
die Zuläufe DN 50 zu verwenden. Die vorgesehenen Schnitt-
kanten sind zurückversetzt angeordnet und bereits entspre-
chend präpariert. Um scharfe Schnittkanten zu vermeiden,
sind die Öffnungen zu entgraten. Die Muffendichtungen
verfügen über einen entsprechenden Kragen.
3. Soll zum Entleeren des Sammelbehälters bei Störungen eine
Handmembranpumpe eingesetzt werden, ist auch die
Anschlussöffnung für die Handmembranpumpe zu bohren.
Für den Anschluss DN 50 ist ein Bohrmaschinenvorsatz ∅43
zu verwenden. Um scharfe Schnittkanten zu vermeiden, sind
die Öffnungen zu entgraten.
DN 50 - ∅43
DN 100 - ∅100
DN 150 - ∅150

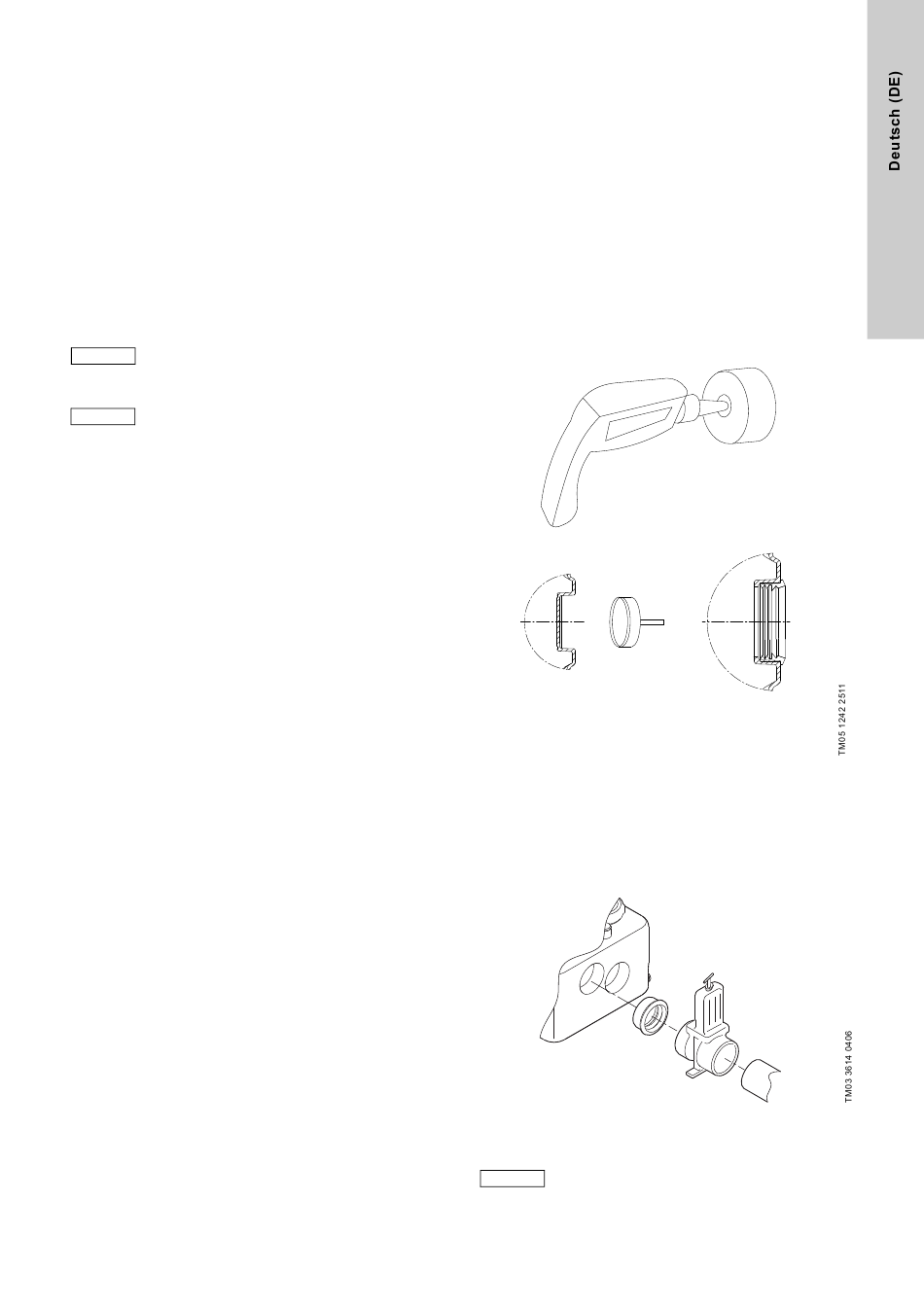

Abb. 11 Ausschneiden oder Bohren der Anschlussöffnungen
4. Die Zulaufleitung zum Sammelbehälter anschließen.
Zwischen der Zulaufleitung und der Hebeanlage ist ein
Absperrventil einzubauen, um eine Einleitung von Abwasser
bei Wartungs- und Reparaturarbeiten zu vermeiden.
Es wird empfohlen ein einfach zu handhabendes
PVC-Absperrventil zu verwenden.
Abb. 12 Einbau eines Absperrventils
Es ist zu gewährleisten, dass das Gewicht der
Zulauf-, Druck- und Entlüftungsleitungen nicht
Achtung
auf dem Sammelbehälter lastet. Lange Rohr-
leitungsabschnitte, Schieber, usw. sind ent-
sprechend bauseits zu haltern.
