Typenschild der Steuerung LC 220
Der Typ der vorliegenden Steuerung, die Spannungsvariante,
usw. sind der auf dem Typenschild angegebenen Typenbezeich-
nung zu entnehmen. Das Typenschild ist seitlich am Schaltkasten
der Steuerung angebracht.
1 2
LC 220.1.400.3.4
Type
4
98167897 V01
Prod. No.
3x 380-415V~ 50/60Hz
5
U
N
I
3W 4A
P Pump max
max
6
16A
I I < 10 kA IP55
Fuse max c
1,8kg
G
7
Made in Germany

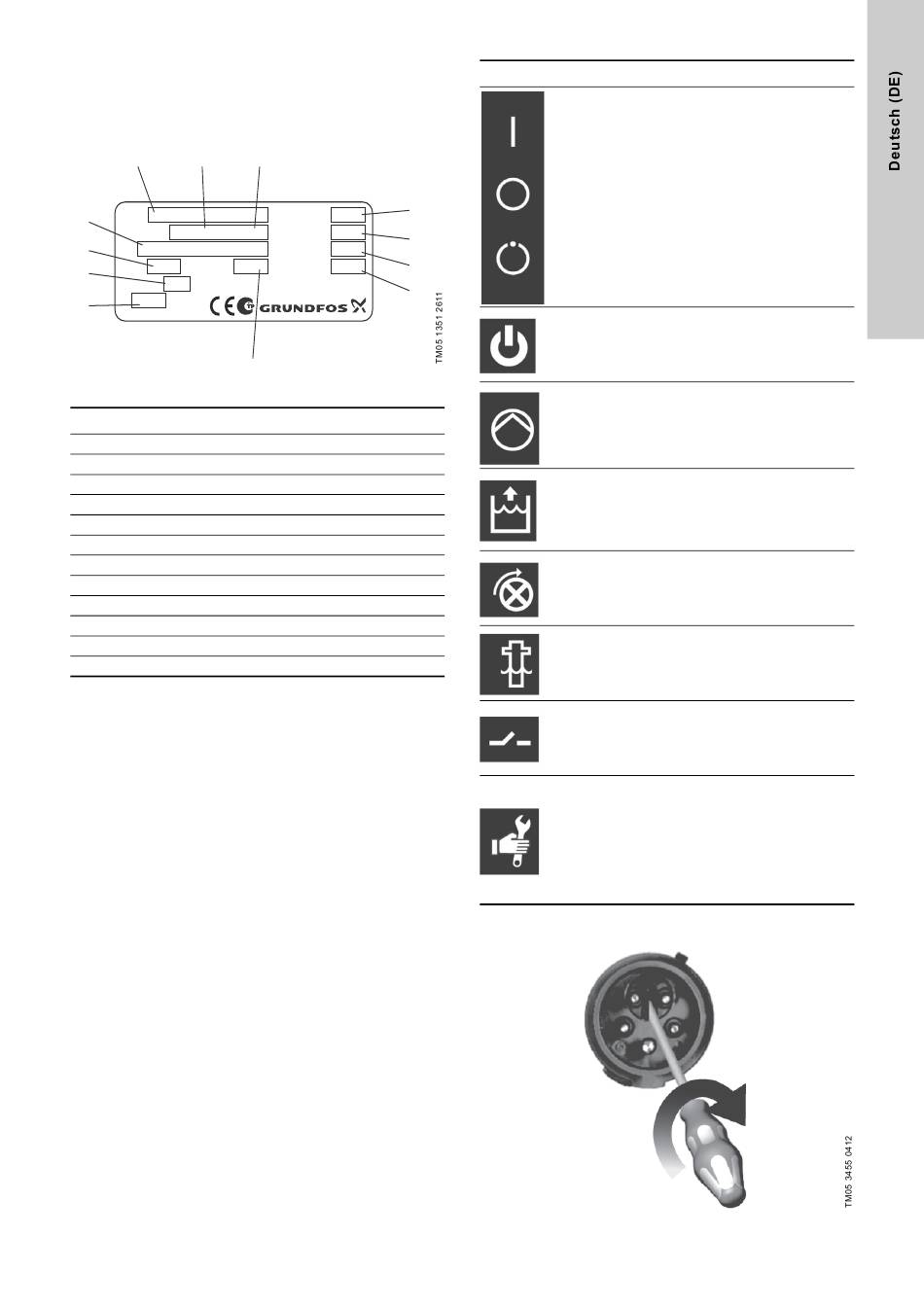

Abb. 7 Beispiel für ein Typenschild der Steuerung LC 220
Pos. Beschreibung
1 Typenbezeichnung
2 Produktnummer
3 Versionsnummer
4 Bemessungsspannung
5 Leistungsaufnahme
6 Maximale Vorsicherung
7 Gewicht
8 Maximale Stromaufnahme der Pumpe
9 Produktionsjahr und -woche
10 Seriennummer
11 Maximale Spannung am Schütz
12 Maximaler Strom am Schütz
6.2.1 Aufbau
Die Niveausteuerung LC 220 beinhaltet alle erforderlichen Kom-
ponenten, wie z.B. Relais sowie das Bedienfeld mit Melde-
leuchten zur Anzeige des Betriebsstatus und von Störmeldungen.
Zudem ist in der Steuerung ein Niveausignaleingang vorhanden,
der direkt über das im Sammelbehälter angeordnete Staudruck-
rohr aktiviert wird. Weiterhin sind die Klemmen für die
Spannungsversorgung, den Anschluss der Pumpe und ein Alarm-
meldeausgang für den Sammelalarm im Schaltkasten unterge-
bracht.
Der Gehäusedeckel ist mit Hilfe von vier Bajonettverschlüssen
am Schaltkasten befestigt. Das Ent- und Verriegeln des
Gehäusedeckels erfolgt durch eine Vierteldrehung der Bajonett-
verschlüsse. Auf der linken Seite sind die Verschlüsse länger und
über Fangbänder mit dem Boden des Schaltkastens verbunden.

6.2.2 Bedienelemente und Meldeleuchten

In der nachfolgenden Tabelle werden die Funktion der verschie-
denen Bedienelemente und die Bedeutung der Meldeleuchten
beschrieben.
3
9
1226
P.c.
8888
Serial No.
10
250V
V
Contact max
2A
I
11
Contact max
T .: 0 to 40 C
Amb
12
8
Element

Funktion

Die Betriebsart wird mit Hilfe des
EIN-AUS-AUTO-Wahlschalters ausge-
wählt, der über die nachfolgenden drei
Schaltstellungen verfügt.
Pos. I:
Manuelles Einschalten der Pumpe.
Auswählen
Pos. O:
der
• Manuelles Abschalten der Pumpe.
Betriebsart
• Zurücksetzen von Alarmmeldungen.
Pos. AUTO:
Automatikbetrieb. Die Pumpe wird in
Abhängigkeit des Signals vom Niveau-
sensor ein- und ausgeschaltet.
Status der
Grüne Meldeleuchte. Zeigt an, dass
Span-
die Spannungsversorgung ordnungs-
nungsver-
gemäß angeschlossen ist.
sorgung
Rote und grüne Meldeleuchte.
Anzeigen
Der Betriebsstatus wird wie folgt
des
angezeigt:
Betriebs-
Grün: Die Pumpe läuft.
status
Rot: Pumpenstörung.
Rote Meldeleuchte. Zeigt einen zu
Hoch- hohen Füllstand an. Die LED leuchtet,
wasser- wenn der Niveausensor einen
alarm bestimmten Füllstand im Sammel-
behälter misst.
Rote Meldeleuchte. Zeigt einen
Phasen- Phasenfolgefehler an (nur bei drei-
folgefehler phasigen Pumpen). Die Phasenfolge
wie in der Abb. 8 gezeigt ändern.
Alarm Rote Meldeleuchte. Zeigt eine fehler-
Sensor- hafte oder fehlende Verbindung zum
fehler Niveausensor an.
Externer Rote Meldeleuchte. Zeigt den Alarm
Niveau- von einem externen Niveauschalter
alarm an.
Gelbe Meldeleuchte. Zeigt an,
Anzeigen dass ein planmäßiger Wartungstermin
eines anliegt. Diese Funktion kann mit Hilfe
anstehen- des DIP-Schalters aktiviert oder deak-
den tiviert werden. In Übereinstimmung mit
Wartungs- der EN 12056-4 ist der regelmäßige
termins Wartungstermin ab Werk auf
1 Jahr fest eingestellt.
Abb. 8 Ändern der Phasenfolge bei einer dreiphasigen
Steuerung mit Hilfe eines Phasenwenders
Beschreibung
