Folgende Punkte sind zu überprüfen:
• Abgangs- und Zulaufanschlüsse
Alle Anschlüsse an der Hebeanlage auf festen Sitz und
Undichtigkeiten prüfen. Es ist sicherzustellen, dass das
Gewicht der Zulauf-, Druck- und Entlüftungsleitungen nicht auf
dem Sammelbehälter lastet. Lange Rohrleitungsabschnitte,
Schieber, usw. sind entsprechend bauseits zu haltern.
• Leistungsaufnahme
Siehe Typenschild.
• Kabeleinführung
Es ist sicherzustellen, dass die Kabeleinführung wasserdicht
ist und die Kabel nicht abgeknickt und oder eingeklemmt
werden.
• Pumpenbauteile
Prüfen, ob die Entlüftungsbohrung am Pumpengehäuse offen
ist, indem die Pumpe vom Stützflansch abgebaut wird.
Den Stützflansch nicht lösen. Er ist mit dem
Sammelbehälter verschraubt und gegenüber dem
Hinweis
Sammelbehälter abgedichtet. Stattdessen sind
die vier Edelstahlklammern zu lösen.
Es wird empfohlen, den O-Ring zwischen der Pumpe und dem
Stützflansch auszutauschen.
Einen Testlauf mit sauberem Wasser durchführen. Bei unge-
wöhnlicher Geräuschentwicklung, starken Vibrationen und
abnormalem Betriebsverhalten wenden Sie sich bitte an
Grundfos.
• Gleitringdichtung
Die Gleitringdichtung, den O-Ring und den Zustand des Öls
prüfen. Die Ölsperrkammer enthält 60 ml ökologisch unbe-
denkliches Öl. Das Altöl ist in Übereinstimmung mit den ört-
lichen Vorschriften ordnungsgemäß zu entsorgen.
Diese Arbeit ist von Grundfos oder einer anerkannten Repara-
turwerkstatt durchzuführen. Siehe Serviceanleitung.
Reinigen des Rückflussverhinderers (falls erforderlich)
Vorgehensweise:
1. Die Absperrventile in der Druckleitung und der Zulaufleitung
(falls vorhanden) schließen oder die Druckleitung durch
Anziehen der Ablassschraube seitlich am Rückflussverhinde-
rer entleeren. Siehe Abschnitt 6.1.3 Rückflussverhinderer.
2. Den Rückflussverhinderer über die Revisionsöffnung reinigen.
Die Dichtung der Revisionsöffnung vor der Montage des
Deckels austauschen.

10.1 Wartungsarbeiten an der Elektrik

• Die Dichtungen am Gehäusedeckel des Schaltkastens der
LC 220 und der PG-Verschraubungen überprüfen.
• Die Kabelverbindungen überprüfen.
• Die Funktionen der Steuerung überprüfen.
• Das Staudruckrohr überprüfen und reinigen.
Siehe Abschnitt 10.2 Reinigen des Niveausensors.
• Wird die LC 220 an einem besonders feuchten Ort im Keller
installiert, wird empfohlen, die Klemmen auf der Steuerplatine
auf mögliche Korrosionsbildung zu prüfen. In der Regel wer-
den die Kontakte jedoch viele Jahre einwandfrei funktionieren
und erfordern deshalb keine Sichtprüfung.
• Bei der jährlichen Wartung die 9 V Batterie austauschen, falls
vorhanden.
Die vorherige Auflistung erhebt keinen Anspruch
auf Vollständigkeit. Die LC 220 kann z.B. an Orten
Hinweis
installiert sein, die eine sorgfältige und regel-
mäßige Wartung erforderlich machen.

10.2 Reinigen des Niveausensors

1. Den EIN-AUS-AUTO-Wahlschalter in Stellung AUS ( )
drücken. Siehe Abschnitt 6.2.2 Bedienelemente und Meld-
eleuchten.
2. Den Schraubdeckel durch Drehen gegen den Uhrzeigersinn
lösen. Siehe Abb. 19.
3. Das Staudruckrohr vorsichtig aus dem Sammelbehälter her-
ausziehen. Dabei nicht am Schlauch ziehen.
4. Das Staudruckrohr und den Kondensatabscheider, die beide
unter dem Schraubdeckel angebracht sind, auf mögliche
Ablagerungen prüfen. Siehe Abschnitt 6.1.4 Niveausensor.
5. Eventuelle Ablagerungen entfernen. Falls erforderlich, den
Schlauch von der Steuerung abziehen und das Staudruckrohr
und den Schlauch mit sauberem Wasser mit nur geringem
Strahldruck reinigen.
6. Den Schraubdeckel mit montiertem Staudruckrohr wieder auf
den Sammelbehälter aufschrauben. Den Schlauch wieder an
der Steuerung anbringen.
7. Die Funktion des Sensors im Rahmen eines Testlaufs der
Multilift MSS prüfen.

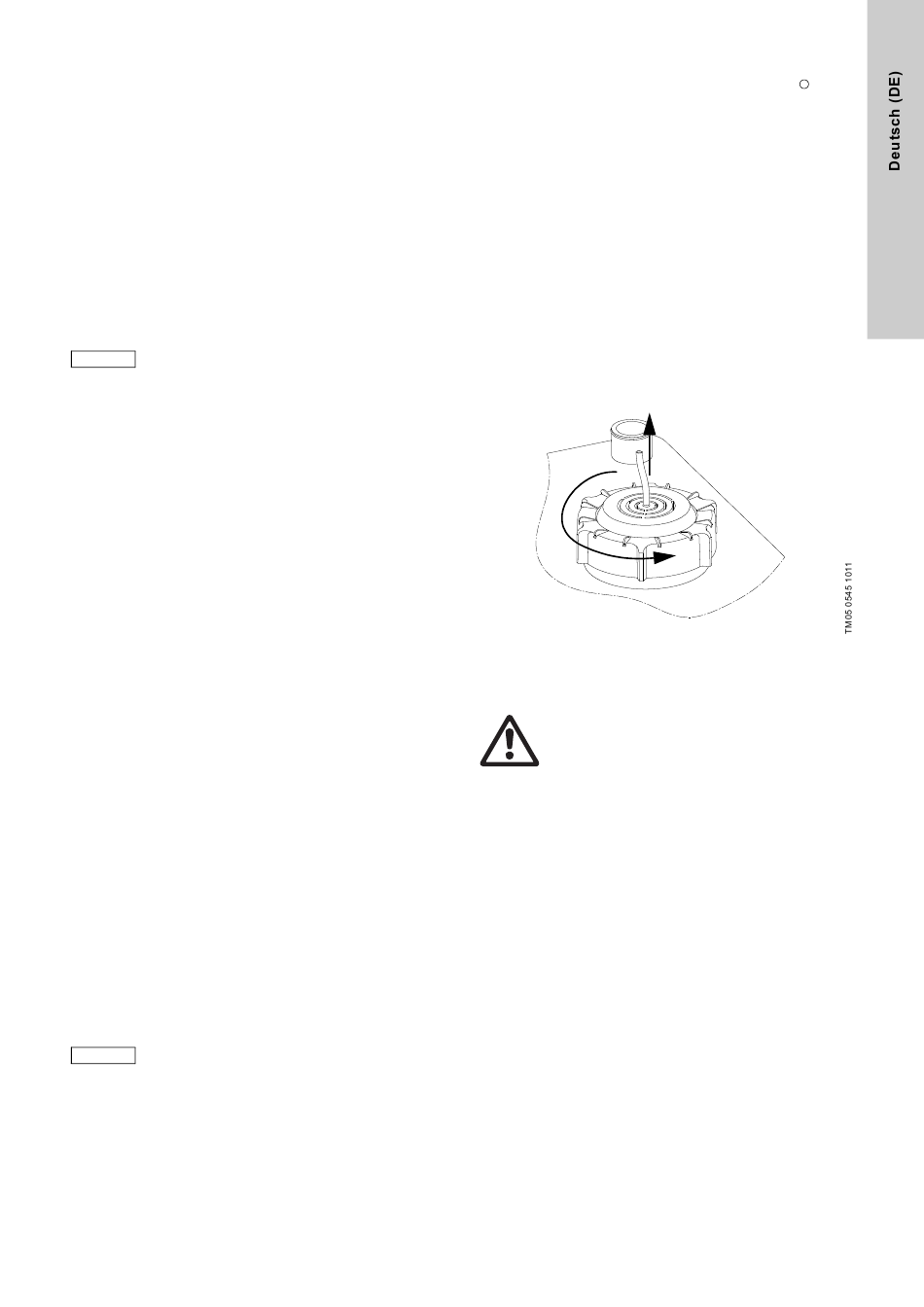

Abb. 19 Ausbauen des Staudruckrohrs

10.3 Kontaminierte Hebeanlage oder Komponenten

Warnung
Wurde eine Multilift Hebeanlage zur Förderung
einer gesundheitsgefährdenden oder giftigen
Flüssigkeit eingesetzt, wird sie als kontaminiert
eingestuft.
Wird Grundfos mit der Instandsetzung der Hebeanlage beauf-
tragt, muss unbedingt vor dem Versand der Hebeanlage mit
Grundfos Kontakt aufgenommen werden. Dabei sind alle erfor-
derlichen Informationen zum Fördermedium an Grundfos weiter-
zugeben. Ansonsten kann Grundfos die Annahme der Hebe-
anlage zu Instandsetzungszwecken verweigern.
Hebeanlagen, die mit dem Medium in Kontakt gekommen sind
und zu Grundfos geschickt werden sollen, sind vorher gründlich
zu reinigen.
Alle eventuell anfallenden Versandkosten gehen zu Lasten des
Absenders.
Jede Kundendienstanforderung (egal von wem die Arbeiten
durchgeführt werden sollen) muss ausführliche Informationen
zum Fördermedium enthalten, wenn die Hebeanlage zur Förde-
rung von gesundheitsgefährdenden oder giftigen Flüssigkeiten
verwendet worden ist.
