6. Produktbeschreibung

Die Hebeanlagen Multilift MSS werden in den nachfolgenden
Unterabschnitten ausführlich beschrieben:
• Der Unterabschnitt 6.1 Hebeanlage beschreibt die Hebe-
anlage mit Sammelbehälter, Pumpe, Rückflussverhinderer
und Niveausensor.
• Der Unterabschnitt 6.2 Steuerung LC 220 beschreibt die
Steuerung und ihre Funktionen.
Im Abschnitt 7. Installieren der Hebeanlage und in den nachfol-
genden Abschnitten werden die oben angeführten Komponenten
wieder als eine komplette Einheit betrachtet.

6.1 Hebeanlage

Die Hebeanlagen Multilift MSS werden komplett mit einer ein-
phasigen oder dreiphasigen Tauchmotorpumpe geliefert, die an
eine Steuerung LC 220 angeschlossen wird. Die Niveau-
steuerung erfolgt mit Hilfe eines Niveausensors.
Typenschlüssel der Hebeanlage
Beispiel
Multilift Hebeanlage
SS = Ein-Pumpen-Anlage
Leistungsabgabe P /100 [W]
2
1 = einphasiger Motor
3 = dreiphasiger Motor
2 = 2-poliger Motor
4 = 4-poliger Motor
10
M SS .11 .3 .2

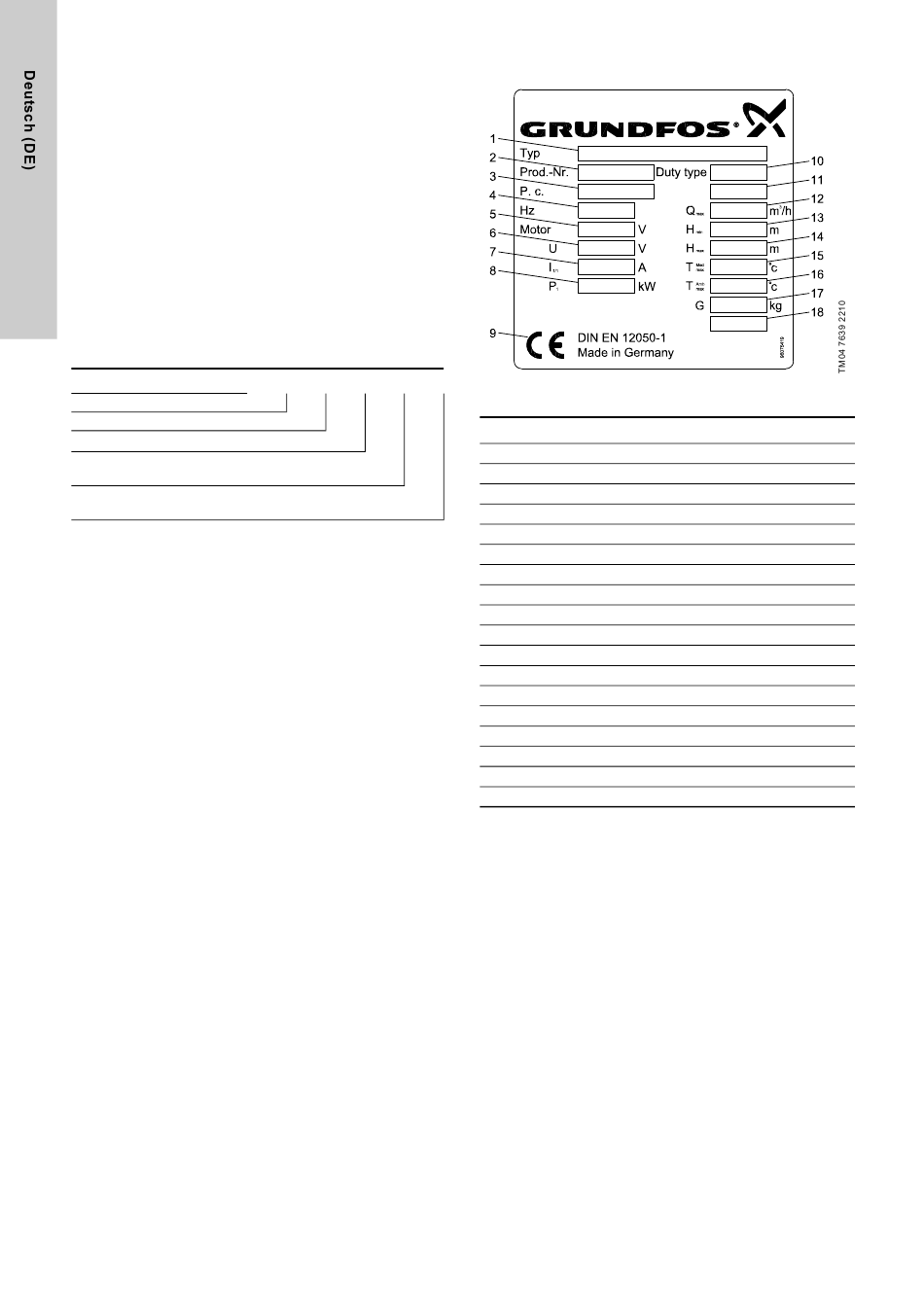

Typenschild der Hebeanlage
Abb. 2 Typenschild der Hebeanlage
Pos. Beschreibung
1 Typenbezeichnung
2 Produktnummer
3 Produktionscode (Jahr/Woche)
4 Frequenz [Hz]
5 Anzahl der Phasen und Spannung [V]
6 Spannung [V]
7 Volllaststrom [A]
8 Leistungsaufnahme P1 des Motors [kW]
9 CE-Kennzeichen
10 Betriebsart
11 Seriennummer
12 Maximaler Förderstrom [m
13 Mindestförderhöhe [m]
14 Maximale Förderhöhe [m]
15 Maximal zulässige Medientemperatur [°C]
16 Maximal zulässige Umgebungstemperatur [°C]
17 Gewicht [kg]
18 [ ]
3
/h]
