8.3 Elektrischer Anschluss

Warnung
Die Steuerung LC 220 ist in Übereinstimmung mit
den für die entsprechende Anwendung geltenden
Vorschriften und Normen anzuschließen.
Warnung
Vor dem Abnehmen des Gehäusedeckels ist die
Spannungsversorgung abzuschalten.
Die Betriebsspannung und Frequenz sind auf dem Typenschild
der Steuerung angegeben. Es ist darauf zu achten, dass die auf
dem Typenschild der Steuerung angegebenen elektrischen Daten
mit der vorhandenen Spannungsversorgung übereinstimmen.
Alle Kabel und elektrischen Leitungen müssen über die Kabel-
einführungen mit zugehöriger Dichtung in die Steuerung einge-
führt werden, damit die Schutzart IP 65 erreicht wird.
Die Netzsteckdose muss sich in der Nähe der Steuerung befin-
den. Die LC 221 ist je nach Ausführung mit einem 1,5 m langen
Kabel mit Schuko-Stecker für den Anschluss an eine einphasige
Netzspannung oder mit einem CEE-Stecker für den Anschluss an
eine dreiphasige Netzspannung ausgerüstet.
Die maximal vorzusehende Vorsicherung ist dem Typenschild zu
entnehmen.
Falls von örtlichen Vorschriften gefordert, ist ein externer Netz-
schalter zu installieren.

8.4 Einstellen der LC 220

Die LC 220 hat einen DIP-Schalter mit vier Kontakten.
Siehe Abb. 16.
Um die Einstellungen vornehmen zu können, muss der Gehäuse-
deckel vom Schaltkasten abgenommen werden. Dazu sind die
Schrauben der vier Bajonettverschlüsse um eine Viertel Umdre-
hung mit Hilfe eines Schraubendrehers zu drehen.
Die Verschlüsse auf der linken Seite verfügen über Fangbänder.
Zum Ändern der DIP-Schalter-Einstellung muss
die Spannungsversorgung zur Steuerung für min-
Hinweis destens 10 Sekunden unterbrochen werden,
damit die neuen DIP-Schalter-Einstellungen nach
dem Wiedereinschalten berücksichtigt werden.
Der DIP-Schalter besitzt folgende Funktionen:
• Einstellen des Zulaufniveaus (Schalter 1). Die Werkseinstel-
lung ist 250 mm über dem Boden, um das höchstmögliche
Nutzvolumen zu erreichen. Für bodenstehende WCs muss die
Einstellung auf 180 mm geändert werden. Die Ein- und Aus-
schaltniveaus werden automatisch angepasst.
• Aktivieren der automatischen Quittierung von Alarm-
meldungen (Schalter 2)
• Ausgeben einer Warnmeldung bei Erreichen des
Wartungstermins (Schalter 3)
• Sensorkalibrierung (Schalter 4).
Die werkseitigen DIP-Schalter-Einstellungen sind der Abb. 16 zu
entnehmen.
Die einzelnen Schalter (1 bis 4) des DIP-Schalters können auf
OFF oder ON eingestellt werden.
Werden die DIP-Schalter-Einstellungen geändert, muss die
Steuerung für mindestens 10 Sekunden spannungslos geschaltet
bleiben!
Die einzelnen Schalter 1 bis 4 besitzen folgende
Schalterstellungen:
• Schalter 1 (Zulaufniveau):
Pos. Beschreibung
Die Pumpe läuft an, wenn der Füllstand im
ON
Sammelbehälter 250 mm erreicht.
Die Pumpe läuft an, wenn der Füllstand im
OFF
Sammelbehälter 180 mm erreicht.
• Schalter 2
(Automatisches Zurücksetzen von Alarmmeldungen):
Pos. Beschreibung
Sobald die Störung nicht mehr anliegt bzw. behoben
wurde, wird die Störmeldung zurückgesetzt. D.h. die
ON Meldeleuchten erlöschen und die Alarmsignale zu
einem externen Alarmmelder sowie der eingebaute
Summer werden deaktiviert.
Das Alarmsignal muss manuell durch Betätigen des
OFF
Wahlschalters in Stellung "0" zurückgesetzt werden.
• Schalter 3 (Wartungsintervall):
Pos. Beschreibung
Die Funktion zur Erinnerung an den nächsten
Wartungstermin ist aktiviert. Die gelbe Meldeleuchte
ON beginnt zu leuchten, sobald der nächste Wartungs-
termin ansteht. Das Wartungsintervall beträgt 1 Jahr
(fester Wert).
Die Funktion zur Erinnerung an den nächsten
OFF
Wartungstermin ist deaktiviert.
• Schalter 4: (Sensorkalibrierung):
Pos. Beschreibung
ON Gesichert.
OFF Kalibrierung.

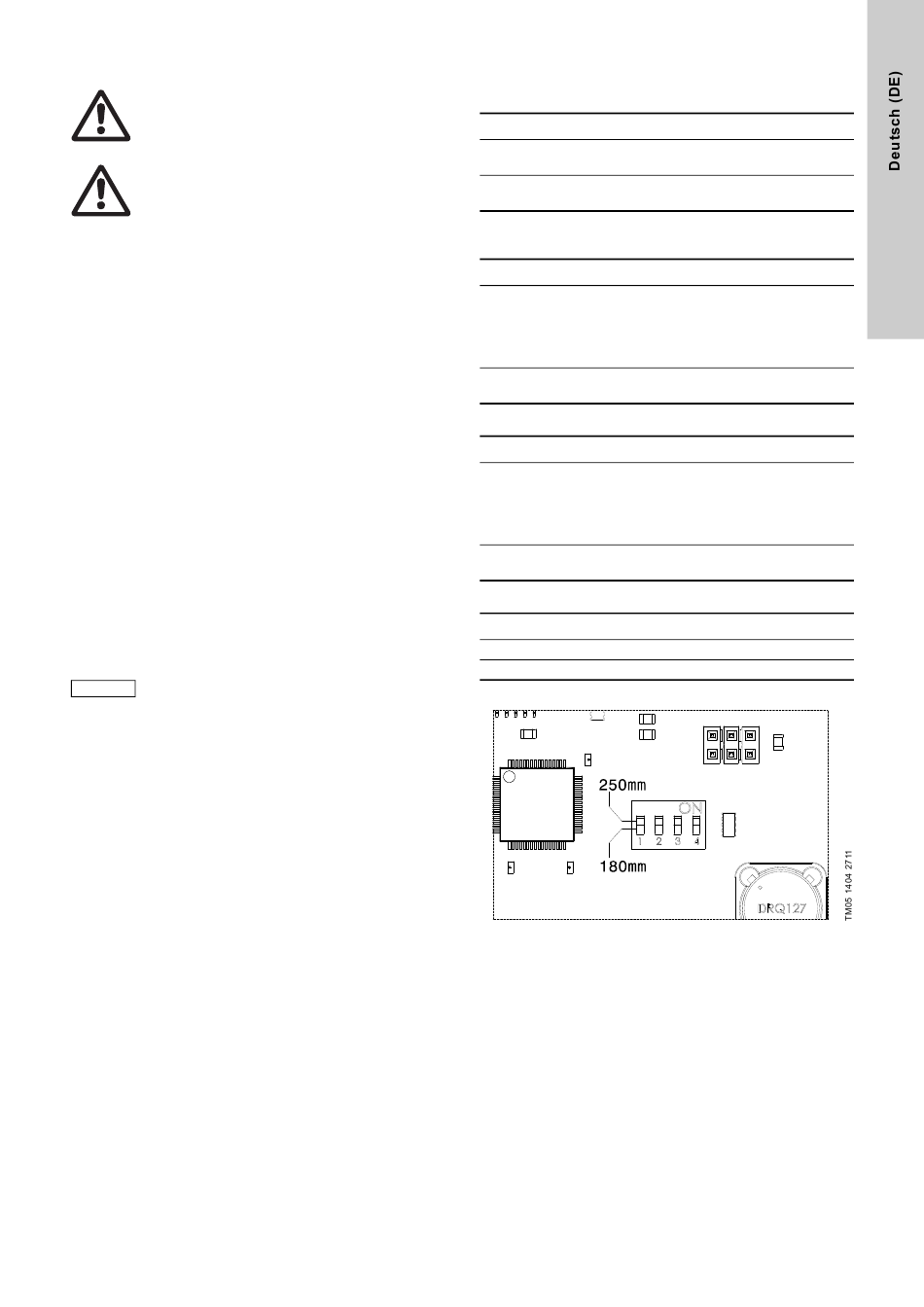

Abb. 16 DIP-Schalter
