6.1.1 Sammelbehälter
Die Hebeanlage besitzt einen gas-, geruchs- und druckdichten
Sammelbehälter aus abwasserbeständigem Polyethylen (PE),
der über alle erforderlichen Stutzen für den Anschluss der Zulauf-
leitungen, der Druckleitung, der Entlüftungsleitung und einer
Handmembranpumpe, die als Zubehör erhältlich ist, verfügt.
Der Sammelbehälter hat fünf horizontale Zulaufföffnungen auf
der Rückseite und an der Seite (4 x DN 100, 1 x DN 50) und zwei
vertikale Zulaufleitungen auf der Oberseite (1 x DN 100,
1 x DN 50). Die Zulauföffnungen auf der Rückseite und an der
Seite des Sammelbehälters befinden sich 180 und 250 mm über
dem Boden und sind somit für den Anschluss eines wandhängen-
den oder eines bodenstehenden WCs gemäß EN 33 und EN 37
geeignet. An die anderen Zulauföffnungen können weitere
Entwässerungsgegenstände angeschlossen werden.
Das Behältervolumen und das effektive Nutzvolumen
(Volumen zwischen dem Ein- und Ausschaltniveau) sind in der
folgenden Tabelle aufgeführt:
Zulaufhöhe [mm]
Behältervolumen [l]
Effektives Nutzvolumen [l]
Die verwendete Zulaufhöhe kann über einen DIP-Schalter in der
Steuerung eingestellt werden. Siehe Abschnitt 8.4 Einstellen der
LC 220. Werkseitig ist die Zulaufhöhe auf 250 mm über dem
Boden eingestellt.
Um die Bildung von Ablagerungen auf ein Minimum zu reduzie-
ren, ist der Behälterboden leicht angeschränkt, so dass das
Abwasser immer zur Pumpe geleitet wird.
6.1.2 Pumpe
Das Laufrad der Pumpe ist als Freistromlaufrad ausgeführt.
Dies gewährleistet eine fast gleichbleibende Förderleistung über
die gesamte Lebensdauer der Pumpe. Siehe die Pumpenkennli-
nie im Abschnitt 12.3 Kennlinien. Alle medienberührten Bauteile
sind aus Edelstahl gefertigt. Die Pumpe ist mit einer Gleitring-
dichtung ausgerüstet.
Die technischen Daten der Pumpe sind im Abschnitt
12. Technische Daten aufgeführt.
Einphasige Motoren sind mit Betriebskondensatoren ausgerüstet.
Die ein- und dreiphasigen Motoren sind durch einen in die
Wicklungen eingebauten Thermoschalter und einen zusätzlichen
Temperaturschutzschalter gegen Überlast geschützt.
Drehstrommotoren:
Bei falscher Phasenfolge zeigt die Steuerung eine Störung an
und verhindert das Anlaufen der Pumpe. Wie die Phasenfolge
geändert wird, ist im Abschnitt 6.2.2 Bedienelemente und Meld-
eleuchten und in der Abb. 8 beschrieben.
Bei Überlastung des Motors wird die Pumpe auto-
matisch abgeschaltet.
Hinweis
Nach Abkühlung auf Normaltemperatur schaltet
der Motor automatisch wieder ein.
180 250
44 44
20 28
Typenschild der Pumpe
Das Typenschild ist auf die Pumpe aufgedruckt.

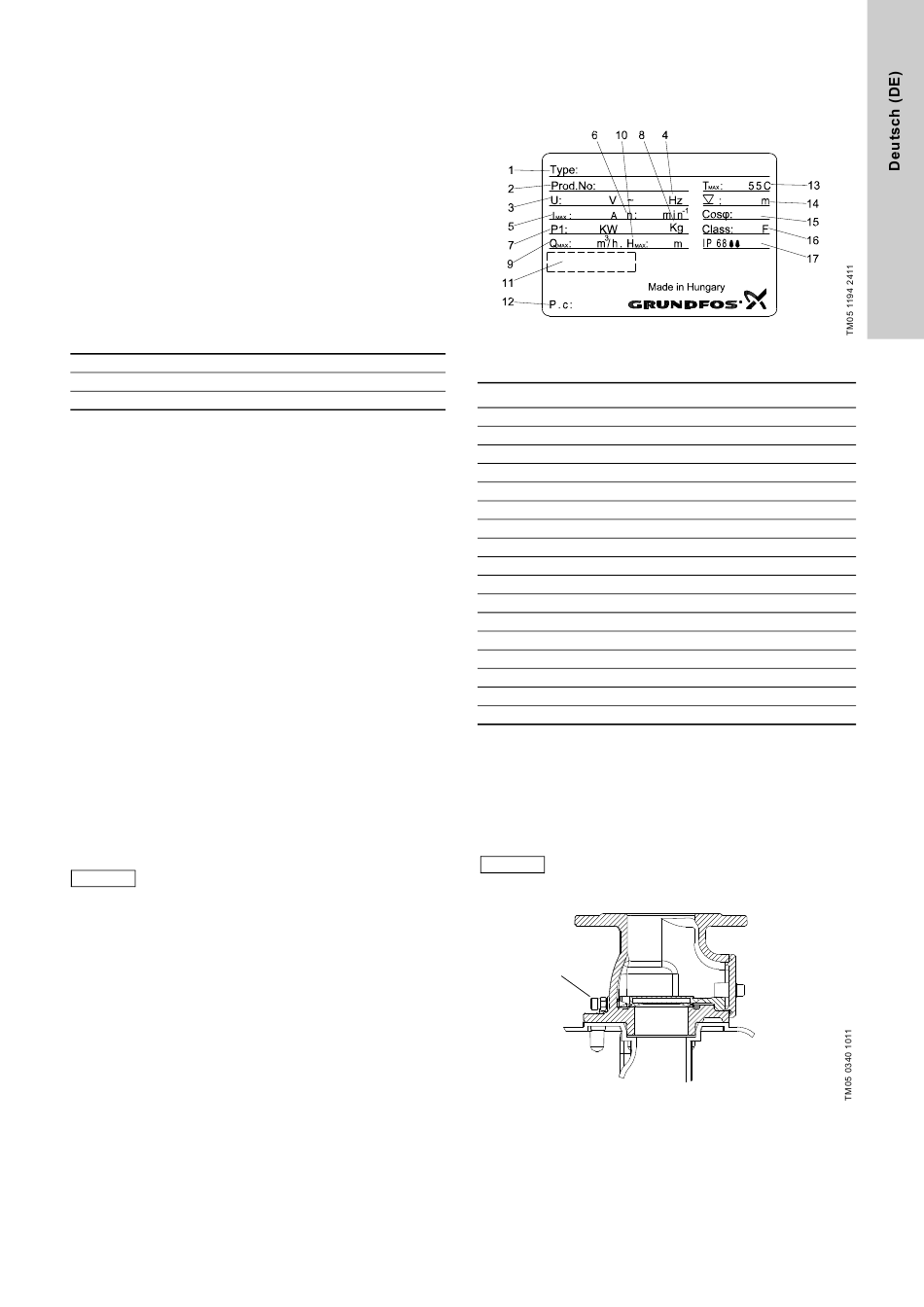

Abb. 3 Typenschild der Pumpe
Pos. Beschreibung
1 Typenbezeichnung
2 Produktnummer
3 Bemessungsspannung
4 Frequenz
5 Bemessungsstrom
6 Nenndrehzahl
7 Nennleistungsaufnahme
8 Gewicht
9 Maximaler Förderstrom
10 Maximale Förderhöhe
11 Zulassungen
12 Produktionswoche, -jahr und -tag
13 Maximal zulässige Medientemperatur
14 Maximal zulässige Eintauchtiefe
15 Leistungsfaktor
16 Wärmeklasse
17 Schutzart
6.1.3 Rückflussverhinderer
Der Rückflussverhinderer der Nennweite DN 80 verfügt über eine
Ablassschraube zum Anheben der Rückschlagklappe, um die
Druckleitung für Wartungs- und Reparaturarbeiten entleeren zu
können. Der Rückflussverhinderer ist in Übereinstimmung mit der
EN 12050-4 ausgeführt und entsprechend geprüft. Siehe Abb. 4.
Vor dem Drehen der Ablassschraube die Konter-
Hinweis
mutter etwas lösen.
Ablass-
schraube
Abb. 4 Rückflussverhinderer
