6.1.4 Niveausensor

Der in der Steuerung angeordnete piezoresistive Drucksensor ist
über einen Schlauch mit einem Staudruckrohr im Sammelbehälter
verbunden. Der Schraubdeckel, an den der Schlauch ange-
schlossen ist, verfügt über einen Kondensatabscheider und eine
Aufnahme für das Staudruckrohr DN 100, das bis in den Sammel-
behälter reicht. Bei ansteigendem Füllstand wird die Luft im Stau-
druckrohr und Schlauch komprimiert. Der piezoresistive Sensor
wandelt diese Druckänderung dann in ein Analogsignal um.
Die Steuerung verwendet das Analogsignal zum Ein- und Aus-
schalten der Pumpe und zum Auslösen eines Hochwasseralarms.
Das Staudruckrohr ist unter dem Schraubdeckel befestigt.
Es kann zur Wartung, Reparatur und Reinigen der Innenflächen
herausgenommen werden. Die Abdichtung erfolgt mit Hilfe eines
O-Rings.
Der Schlauch wird mit 4 m oder 10 m Länge geliefert. Er muss an
die Steuerung angeschlossen sein.

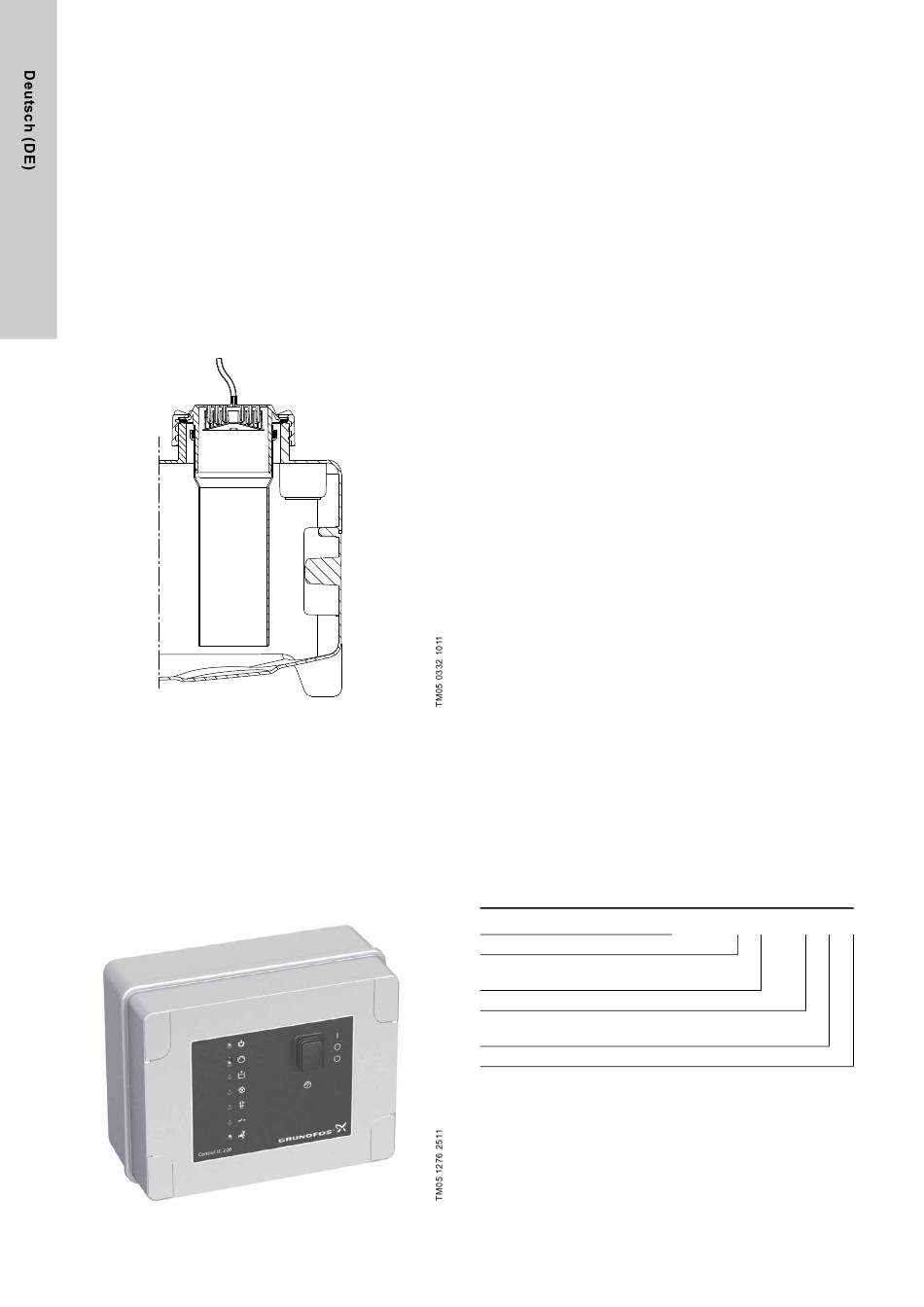

Abb. 5 Schraubdeckel mit Schlauch, Staudruckrohr DN 100
und Kondensatabscheider

6.2 Steuerung LC 220

Die Niveausteuerung LC 220 schaltet die Pumpe der
Multilift MSS in Abhängigkeit des vom analogen, piezoresistiven
Niveausensors gemessenen Füllstands ein und aus.
Bei Erreichen des Einschaltniveaus schaltet die Niveausteuerung
die Pumpe ein. Sobald der Füllstand auf das Ausschaltniveau
abgesunken ist, wird die Pumpe wieder von der Niveausteuerung
abgeschaltet. Bei einem zu hohen Füllstand im Behälter, einer
Sensorstörung, usw. wird ein Alarm ausgegeben.
Abb. 6 Niveausteuerung LC 220 für die Multilift MSS
12
Die Steuerung LC 220 verfügt über folgende Funktionen:
• EIN/AUS-Steuerung einer Abwasserpumpe auf Basis eines
kontinuierlich von einem analogen, piezoresistiven
Niveausensor gelieferten Signals
• automatischer Testlauf in Stillstandszeiten
(24 Stunden nach dem letzten Einschalten)
• Batteriepufferung bei Stromausfällen (Zubehör)
• Wahlmöglichkeit einer automatischen Alarmquittierung
(über DIP-Schalter)
• Wahl zwischen zwei Zulaufniveaus (über DIP-Schalter)
• Betriebsmeldungen:
- Netzspannung eingeschaltet
- Pumpe läuft
- Zeit für Service/Wartung (über DIP-Schalter einstellbar).
• Alarmmeldung bei:
- zu hohem Füllstand, der einen Hochwasseralarm auslöst
- Vorliegen eines Phasenfehlers bei einphasigen Pumpen oder
eines Phasenfolgefehlers bei dreiphasigen Pumpen
- einem Sensorfehler
- externem Niveaualarm
- Überschreiten der zulässigen Laufzeit.
Standardmäßig besitzt die Steuerung LC 220 einen Alarmsignal-
ausgang für Sammelalarm und drei Signaleingänge für den
Anschluss eines piezoresistiven Sensors, eines Schwimmer-
schalters als zusätzliche Sicherheit für die vorhandenen Analog-
sensoren und eines weiteren Niveauschalters zur Erkennung
eines Überflutungszustands außerhalb der Multilift MSS. Hebe-
anlagen werden häufig in einer Vertiefung im Keller - dem tiefsten
Punkt des Gebäudes - installiert. Bei aufsteigendem Grund-
wasser oder einem Wasserrohrbruch wird von der Steuerung ein
Alarm ausgegeben, wenn ein externer Niveauschalter ange-
schlossen ist. Steigt der Flüssigkeitsstand in der Vertiefung über
das Auslöseniveau für Hochwasser, leuchtet die entsprechende
Alarm-LED und der eingebaute Summer wird aktiviert.
Eine als Zubehör lieferbare Batterie kann installiert werden, um
bei einem Stromausfall einen akustischen Alarm über den
Summer auszulösen. Der Summer ertönt solange, bis die Störung
behoben ist. Ein vorzeitiges Abschalten des Summers ist nicht
möglich.
Außerdem kann der Alarmausgang für die Sammelstörung
(potentialfreier Wechselkontakt) verwendet werden, um das
Alarmsignal mit Hilfe einer externen Spannungsquelle an eine
Leitwarte weiterzuleiten.
Um Updates aufspielen und weitere Anpassungen vornehmen zu
können, kann ein PC Tool angeschlossen werden.
Außerdem können die letzten 20 im Alarmspeicher abgelegten
Störungen, sowie die Anzahl der Einschaltungen und Betriebs-
stunden ausgelesen werden. Das PC Tool ist als Zubehör
lieferbar.
Typenschlüssel der Steuerung LC 220
Beispiel
LC 220 = Typ der Steuerung
1 = Ein-Pumpen-Steuerung
2 = Zwei-Pumpen-Steuerung
Spannung [V]
1 = einphasig
3 = dreiphasig
Maximaler Betriebsstrom pro Pumpe [A]
LC 220 .1 .230 .1 .8
