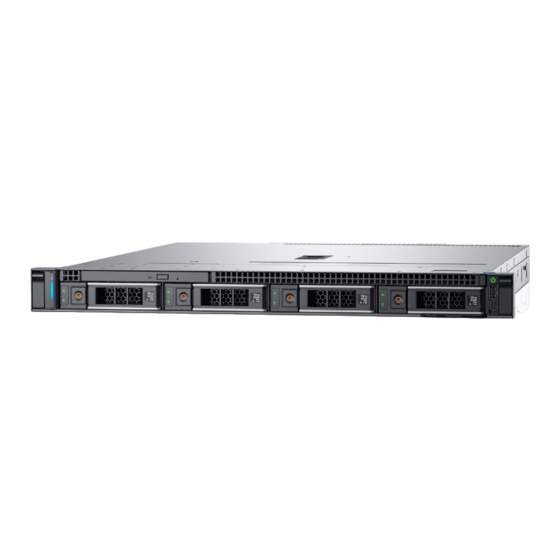

Dell EMC PowerEdge R240
Installations- und Service-Handbuch
Vorschriftenmodell: E57S Series
Vorschriftentyp: E57S001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge R240

Inhaltszusammenfassung für Dell EMC PowerEdge R240

  • Seite 1 Dell EMC PowerEdge R240 Installations- und Service-Handbuch Vorschriftenmodell: E57S Series Vorschriftentyp: E57S001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können. WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann.

  • Seite 3: Inhaltsverzeichnis

    Hauptmenü des Start-Managers..........................37 Menü für den UEFI-Einmalstart........................... 37 System Utilities (Systemdienstprogramme).......................37 PXE-Boot....................................37 5 PowerEdge R240 Installieren und Entfernen von Systemkomponenten........... 39 Sicherheitshinweise................................39 Vor der Arbeit an Komponenten im Inneren Ihres Systems...................39 Nach der Arbeit im Inneren des Systems......................... 39 Empfohlene Werkzeuge..............................
  • Seite 4 Systemabdeckung entfernen............................42 Systemabdeckung anbringen............................42 Luftstromverkleidung................................43 Entfernen des Kühlgehäuses............................43 Installieren des Kühlgehäuses............................44 Lüfter....................................45 Entfernen eines Platzhalters für einen Kühlungslüfter..................... 45 Installieren eines Platzhalters für einen Kühlungslüfter.................... 45 Entfernen eines Kühlungslüfters..........................46 Einsetzen eines Kühlungslüfters..........................47 Laufwerke..................................... 47 Entfernen eines Laufwerkplatzhalters........................47 Einsetzen eines Laufwerkplatzhalters.........................48 Entfernen eines Hot-Swap-fähigen Laufwerks......................
  • Seite 5 Bedienfeld.....................................94 Entfernen des linken Bedienfelds..........................94 Installieren des linken Bedienfelds..........................95 Entfernen des rechten Bedienfelds..........................96 Installieren des rechten Bedienfelds..........................97 6 PowerEdge R240 – Jumper und Anschlüsse..................99 Systemplatinenanschlüsse..............................99 Jumper-Einstellungen auf der Systemplatine.........................100 Deaktivieren vergessener Kennworte..........................100 7 Technische Daten........................102 Gehäuseabmessungen..............................
  • Seite 6 9 Wie Sie Hilfe bekommen......................115 Informationen zum Recycling oder End-of-Life-Service....................115 Kontaktaufnahme mit Dell..............................115 Zugriff auf Systeminformationen mithilfe von QRL....................... 115 Quick Resource Locator für das Dell EMC PowerEdge R240-System..............116 Automatische Unterstützung mit SupportAssist......................116 10 Dokumentationsangebot......................117 Inhaltsverzeichnis...

  • Seite 7: Über Dieses Dokument

    Über dieses Dokument Mit diesem Dokument erhalten Sie eine Übersicht über das System, Informationen zur Installation und dem Austausch von Komponenten, technische Daten, diagnostische Mittel sowie Richtlinien zur Installation bestimmter Komponenten. Über dieses Dokument...

  • Seite 8: Übersicht Des Dell Emc Poweredge R240-Systems

    Übersicht des Dell EMC PowerEdge R240- Systems Das Dell EMC PowerEdge R240System ist ein 1-HE-Server und unterstützt bis zu: • Einen Intel Xeon-, Core-i3-, Pentium- oder Celeron-Prozessor • Vier DIMM-Steckplätze • Verkabeltes Wechselstromnetzteil • Bis zu vier 3,5-Zoll-SAS-, -SATA- oder -Solid-State-Laufwerke; oder vier verkabelte 3,5-Zoll-Laufwerke; oder zwei verkabelte 3,5-Zoll- Laufwerke.

  • Seite 9: Bedienfelder

    1. Anzeige für Systemzustand und System-ID Rechtes Bedienfeld Abbildung 4. Ansicht des rechten Bedienfelds 1. Netzschalter 2. USB 2.0-konformer Port 3. iDRAC Direct-Mikro-USB-Port ANMERKUNG: Weitere Informationen zu den Ports finden Sie im Abschnitt Ports und Anschlüsse – Technische Daten. Übersicht des Dell EMC PowerEdge R240-Systems...

  • Seite 10: Rückansicht Des Systems

    7. LED für integrierten Selbsttest (Built-in Self Test, BIST) für PSUs8. Taste für integrierten Selbsttest (Built-In Self-Test, BIST) für PSUs 9. Systemidentifikationstaste 10. Kabelanschluss für Systemstatusanzeige (Kabelführungsarm) 11. USB 3.0-Anschlüsse (2) 12. Für iDRAC vorgesehener NIC-Port 13. VGA-Anschluss Weitere Informationen über die Ports und Anschlüsse finden Sie im Abschnitt Technische Daten. Übersicht des Dell EMC PowerEdge R240-Systems...

  • Seite 11: Das Systeminnere

    Das Systeminnere Abbildung 6. Das Systeminnere – System mit 4 3,5-Zoll-Laufwerken 1. Optisches Laufwerk 2. Eingriffschalter 3. Verkabeltes Wechselstromnetzteil 4. Erweiterungskarten-Riser 5. Prozessor und Kühlkörper 6. Speichermodulsockel 7. Systemplatine 8. Lüfter (4) 9. Laufwerkrückwandplatine Übersicht des Dell EMC PowerEdge R240-Systems...

  • Seite 12: Ausfindigmachen Des Informationsschilds Ihres Systems

    Alternativ können sich diese Informationen auch auf dem als Mini-Enterprise-Service-Tag (MEST) bezeichneten Etikett auf dem Gehäuse an der Rückseite des Systems befinden. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten. Übersicht des Dell EMC PowerEdge R240-Systems...
  • Seite 13 Abbildung 8. Ausfindigmachen der Service-Tag-Nummer Ihres Systems 1. Informationsschild (Vorderseite) 2. Informationsschild (Rückansicht) 3. OpenManage Mobile (OMM)-Etikett 4. Etikett mit iDRAC-MAC-Adresse und Kennwort für den sicheren iDRAC-Zugriff 5. Service-Tag, Express-Servicecode, QRL-Etikett Übersicht des Dell EMC PowerEdge R240-Systems...

  • Seite 14: Poweredge R240 Anfängliche Systemeinrichtung Und Konfiguration

    Netzwerkport anschließen. Sie können auch den Zugriff auf iDRAC über das freigegebene LOM-Modus, wenn Sie sich dafür entschieden haben, wenn das System hat den freigegebenen LOM-Modus aktiviert. Melden Sie sich bei iDRAC an. Sie können sich bei iDRAC mit den folgenden Rollen anmelden: PowerEdge R240 Anfängliche Systemeinrichtung und Konfiguration...

  • Seite 15: Optionen Zum Installieren Des Betriebssystems

    Verwendung von Dell OpenManage Enterprise www.dell.com/openmanagemanuals > OpenManage Enterprise Verwendung von Dell Server Update Utility (SUU) www.dell.com/openmanagemanuals > Server Update Utility Verwendung von Dell OpenManage Deployment Toolkit (DTK) www.dell.com/openmanagemanuals > OpenManage Deployment Toolkit Verwendung von virtuellen iDRAC-Medien www.dell.com/idracmanuals PowerEdge R240 Anfängliche Systemeinrichtung und Konfiguration...

  • Seite 16: Herunterladen Von Treibern Und Firmware

    Herunterladen von Treibern und Firmware Dell EMC empfiehlt, jeweils die neueste Version des BIOS, der Treiber und der Systemverwaltungs-Firmware herunterzuladen und auf dem System zu installieren. Voraussetzungen Stellen Sie sicher, dass Sie vor dem Download der Treiber und der Firmware den Cache Ihres Webbrowsers leeren.

  • Seite 17: Poweredge R240 Vor-Betriebssystem-Verwaltungsanwendungen

    PowerEdge R240 Vor-Betriebssystem- Verwaltungsanwendungen Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Themen: • Optionen zum Verwalten der Vor-Betriebssystemanwendungen • System-Setup-Programm • Dell Lifecycle Controller • Start-Manager • PXE-Boot Optionen zum Verwalten der Vor-...

  • Seite 18: Details Zu „System Setup" (System-Setup)

    Gibt Optionen an, mit denen der integrierte SATA-Controller und die zugehörigen Ports aktiviert oder deaktiviert Einstellungen werden können. Boot Settings Zeigt Optionen an, mit denen der Startmodus (BIOS oder UEFI) festgelegt wird. Ermöglicht das Ändern der UEFI- (Starteinstellunge und BIOS-Starteinstellungen. PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 19: Anzeigen Von Systeminformationen

    Die Details zum Bildschirm System Information (Systeminformationen) werden nachfolgend erläutert: Option Beschreibung System Model Gibt den Namen des Systemmodells an. Name (Name des Systemmodells) System BIOS Gibt die auf dem System installierte BIOS-Version an. Version (BIOS- Version des Systems) PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 20: Beschreibung

    3. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). 4. Klicken Sie auf dem Bildschirm System BIOS (System-BIOS) auf Memory Settings (Speichereinstellungen). Details zu den „Memory Settings“ (Speichereinstellungen) Info über diese Aufgabe Die Details zum Bildschirm Memory Settings (Speichereinstellungen) werden nachfolgend erläutert: PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 21: Prozessoreinstellungen

    Prozessoren. Wenn die Option Logical Processor (Logischer Prozessor) auf Enabled (Aktiviert) gesetzt ist, zeigt das BIOS alle logischen Prozessoren an. Wenn die Option auf Disabled (Deaktiviert) gesetzt ist, zeigt das BIOS pro Kern nur einen Prozessor an. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 22: Sata-Einstellungen

    System den Startvorgang vollständig ausführen. Starten Sie dann das System neu und versuchen Sie es erneut. 3. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). 4. Klicken Sie auf dem Bildschirm System-BIOS (System-BIOS) auf SATA Settings (SATA-Einstellungen). PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 23: Detail Zu "Sata Settings" (Sata-Einstellungen)

    System den Startvorgang vollständig ausführen. Starten Sie dann das System neu und versuchen Sie es erneut. 3. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). 4. Klicken Sie auf dem Bildschirm System BIOS (System-BIOS) auf Boot Settings (Starteinstellungen). PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 24: Details Zu "Boot Settings" (Starteinstellungen)

    Im BIOS-Modus werden die Netzwerkeinstellungen nicht vom BIOS gesteuert. Im BIOS-Startmodus handhabt das optionale Boot-ROM des Netzwerkcontrollers die Netzwerkeinstellungen. Anzeigen der Netzwerkeinstellungen Führen Sie die folgenden Schritte aus, um den Bildschirm Network Settings (Netzwerkeinstellungen) anzuzeigen: Schritte 1. Schalten Sie das System ein oder starten Sie es neu. PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 25: Details Zum Bildschirm "Network Settings" (Netzwerkeinstellungen)

    Führen Sie zum Anzeigen der Integrated Devices (Integrierte Geräte) folgende Schritte durch: Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...
  • Seite 26 Video-Controllers ist ein schreibgeschütztes Feld. Wenn der integrierte Video-Controller die einzige Video-Controllers Anzeigefunktion im System darstellt (d. h., es wurde keine Add-in-Grafikkarte installiert), dann wird der integrierte Video-Controller automatisch als primäre Anzeige verwendet, auch wenn die Option für die integrierte Video- Controller-Einstellung auf Aktiviert gesetzt ist. PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 27: Anzeigen Von "Serial Communication" (Serielle Kommunikation)

    Die Details zum Bildschirm Serielle Kommunikation werden nachfolgend erläutert: Option Beschreibung Serielle Die seriellen Kommunikationsgeräte (serielles Gerät 1 und serielles Gerät 2) im BIOS. BIOS-Konsolenumleitung Kommunikation kann auch aktiviert werden, und die verwendete Portadresse lässt sich festlegen. Diese Option ist standardmäßig auf Auto (Automatisch) eingestellt. PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 28: Systemprofileinstellungen

    Start abgeschlossen hat. Starten Sie das System anschließend neu und versuchen Sie es noch einmal. 3. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). 4. Klicken Sie auf dem Bildschirm System BIOS (System-BIOS) auf System Profile Settings (Systemprofileinstellungen). PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 29: Details Zu "System Profile Settings" (Systemprofileinstellungen)

    Enabled (Aktiviert) festgelegt ist, haben Änderungen der Monitor-/Mwait-Einstellung keine Auswirkungen auf die Stromversorgung oder die Leistung des System. PCI ASPM L1 Link Aktiviert oder deaktiviert die PCI-ASPM-L1-Link-Stromverwaltung. In der Standardeinstellung ist diese Option auf Power Enabled (Aktiviert). Management PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 30: Systemsicherheit

    Das Löschen des TPM führt zum Verlust aller Schlüssel im TPM. Der Verlust von TPM- Schlüsseln kann den Startvorgang des Betriebssystems beeinträchtigen. Dieses Feld ist schreibgeschützt, wenn TPM Security auf Off. Diese Aktion erfordert einen zusätzlichen Neustart, bevor sie wirksam wird. PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...
  • Seite 31 Legt fest, wie das BIOS die Regel für sicheren Start Objekte (PK, KEK, db, dbx). Startmodus Wenn der aktuelle Modus eingestellt ist zum Modus "Bereitgestellt, die verfügbaren Optionen sind Benutzermodus und Modus "Bereitgestellt. Wenn die aktuelle Modus ist Benutzermodus, die verfügbaren Optionen sind Benutzermodus, Prüfmodus, und Modus "Bereitgestellt. PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 32: Erstellen Eines System- Und Setup-Kennworts

    5. Geben Sie das Systemkennwort ein und klicken Sie dann auf OK. 6. Geben Sie Ihr Setup-Kennwort in das Feld Setup-Kennwort ein und drücken Sie die Eingabe- oder Tabulatortaste. In einer Meldung werden Sie aufgefordert, das Setup-Kennwort erneut einzugeben. PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 33: Verwenden Des Systemkennworts Zur Systemsicherung

    ANMERKUNG: Wenn Sie das System- oder Setup-Kennwort ändern, werden Sie in einer Meldung aufgefordert, noch einmal das neue Kennwort einzugeben. Wenn Sie das System- oder Setup-Kennwort löschen, werden Sie in einer Meldung aufgefordert, das Löschen zu bestätigen. PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 34: Betrieb Mit Aktiviertem Setup-Kennwort

    Die Details zum Bildschirm Redundant OS Control (Redundantes Betriebssystem – Bedienelement) werden nachfolgend erläutert: Info über diese Aufgabe Option Beschreibung Redundant OS Ermöglicht Ihnen die Auswahl eines Sicherungslaufwerks für die folgenden Geräte: Location • Keine • IDSDM • SATA-Anschlüsse im AHCI-Modus • BOSS-PCIe-Karten (Interne M.2- Laufwerke) • USB intern PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 35: Anzeigen Von "Miscellaneous Settings" (Verschiedene Einstellungen)

    System Time Ermöglicht das Festlegen der Uhrzeit im System. (System-Uhrzeit) System Date Ermöglicht das Festlegen des Datums im System. (System-Datum) Asset Tag Zeigt die Systemkennnummer an und ermöglicht ihre Änderung zum Zweck der Sicherheit und Überwachung. (Systemkennnum mer) PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 36: Dienstprogramm Für Die Idrac-Einstellungen

    Bestimmte Plattformkonfigurationen unterstützen möglicherweise nicht alle Funktionen des Dell Lifecycle Controller. Weitere Informationen zur Einrichtung des Dell Lifecycle Controller, zur Konfiguration der Hardware und Firmware sowie zur Bereitstellung des Betriebssystems finden Sie in der Dokumentation zum Dell Lifecycle Controller unter www.dell.com/poweredgemanuals. PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 37: Start-Manager

    Unter System Utilities (Systemdienstprogramme) sind die folgenden Dienstprogramme enthalten, die gestartet werden können: • Startdiagnose • BIOS-Aktualisierungsdatei-Explorer • System neu starten PXE-Boot Sie können die PXE-Option (Preboot Execution Environment) zum Starten und Konfigurieren der vernetzten Systeme im Remote-Zugriff verwenden. PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...
  • Seite 38 So greifen Sie auf die PXE Boot Option, starten Sie das System und dann drücken Sie die Taste F12 während des POST statt durch die Verwendung von Standard Startsequenz vom BIOS-Setup. Es werden keine ziehen Sie das Menü oder ermöglicht das Verwalten von Netzwerkgeräten. PowerEdge R240 Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 39: Poweredge R240 Installieren Und Entfernen Von Systemkomponenten

    Weitere Informationen finden Sie im Schieneninstallationshandbuch unter www.dell.com/poweredgemanuals. 4. Nehmen Sie die Abdeckung des Systems ab. Nach der Arbeit im Inneren des Systems Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Bringen Sie die Systemabdeckung wieder an. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 40: Empfohlene Werkzeuge

    2. Halten Sie den Blendenschlüssel griffbereit. Schritte 1. Entsperren Sie die Blende. 2. Drücken Sie die Entriegelungstaste und entfernen Sie das linke Ende der Blende. 3. Lösen Sie das rechte Ende der Blende und entfernen Sie die Blende. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 41: Frontblende Anbringen

    1. Richten Sie die Laschen am rechten Ende der Verkleidung aus und setzen Sie sie in die Steckplätze im System ein. 2. Bringen Sie das linke Ende der Blende auf das System und drücken Sie auf die Blende, bis sie hörbar einrastet. 3. Verriegeln Sie die Blende. Abbildung 10. Frontblende anbringen PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 42: Systemabdeckung

    4. Falls zutreffend, nehmen Sie das System aus dem Rack. Schieneninstallationshandbuch unter ANMERKUNG: Weitere Informationen finden Sie im www.dell.com/ poweredgemanuals. 5. Stellen Sie sicher, dass alle internen Kabel korrekt geführt und angeschlossen sind und keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 43: Luftstromverkleidung

    1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte Halten Sie das Kühlgehäuse an den blauen Griffstellen und heben Sie es aus dem System heraus. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 44: Installieren Des Kühlgehäuses

    2. Senken Sie das Kühlgehäuse ins System ab, bis es fest eingesteckt ist. Abbildung 14. Installieren des Kühlgehäuses Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 45: Lüfter

    1. Senken Sie den Lüfterplatzhalter in das Lüftergehäuse ab. 2. Setzen Sie die unteren Laschen auf dem Lüfterplatzhalter in die untere Wand auf dem Lüftergehäuse ein. 3. Drücken Sie den Lüfterplatzhalter, bis die Freigabelaschen einrasten. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 46: Entfernen Eines Kühlungslüfters

    1. Drücken Sie auf die Freigabelaschen am Anschluss des Lüfterkabels und trennen Sie ihn vom Anschluss auf der Systemplatine. 2. Heben Sie den Lüfter aus dem Lüftergehäuse. Abbildung 17. Entfernen eines Kühlungslüfters Nächste Schritte Bringen Sie den Lüfterplatzhalter wieder an oder bauen Sie den Lüfter ein. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 47: Einsetzen Eines Kühlungslüfters

    Um eine ausreichende Kühlung des Systems zu gewährleisten, müssen in allen leeren Laufwerkschächten Laufwerkplatzhalter installiert werden. VORSICHT: Das Kombinieren von Laufwerkplatzhaltern aus früheren Generationen von PowerEdge Servern wird nicht unterstützt. Schritte Drücken Sie auf die Entriegelungstaste und schieben Sie den Laufwerkplatzhalter aus dem Laufwerkschacht. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 48: Einsetzen Eines Laufwerkplatzhalters

    Abbildung 20. Einsetzen eines Laufwerkplatzhalters Nächste Schritte Bringen Sie die Frontverkleidung wieder Entfernen eines Hot-Swap-fähigen Laufwerks Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Bereiten Sie das Laufwerk mit der Managementsoftware auf das Entfernen vor. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 49: Einbauen Des Hot-Swap-Fähigen Laufwerks

    Stellen Sie beim Installieren eines Laufwerks sicher, dass die angrenzenden Laufwerke vollständig installiert sind. Wenn Sie versuchen, einen Laufwerkträger neben einem unvollständig eingesetzten Träger einzusetzen und zu verriegeln, kann die Schirmfeder des nicht vollständig eingesetzten Trägers beschädigt und unbrauchbar gemacht werden. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 50: Entfernen Des Laufwerks Aus Dem Laufwerksträger

    Abbildung 22. Einbauen des Hot-Swap-fähigen Laufwerks Nächste Schritte Bringen Sie die Frontverkleidung wieder Entfernen des Laufwerks aus dem Laufwerksträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. Entfernen Sie gegebenenfalls die Frontblende. Entfernen Sie das Laufwerk. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 51: Einsetzen Des Laufwerks In Den Laufwerksträger

    Stellen Sie beim Einsetzen eines Laufwerks in den Laufwerksträger sicher, dass die Schrauben mit einem Anzugsmoment von (4 Pfund-Zoll) angezogen werden. ANMERKUNG: Verwenden Sie die Schrauben, die mit dem Laufwerksträger mitgeliefert wurden, um das Laufwerk am Laufwerksträger zu befestigen. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 52: Entfernen Eines 2,5-Zoll-Laufwerks Aus Einem 3,5-Zoll-Laufwerksadapter

    Laufwerksadapter Schritte 1. Entfernen Sie mithilfe eines Kreuzschlitzschraubendrehers (Größe 1) die Schrauben auf der Seite des 3,5-Zoll-Laufwerksadapters. 2. Entfernen Sie das Laufwerk aus dem 3,5-Zoll-Laufwerksträger. Abbildung 25. Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll-Laufwerksadapter PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 53: Installieren Eines 2,5-Zoll-Laufwerks In Einem 3,5-Zoll-Laufwerksadapter

    3,5-Zoll-Laufwerksträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. Entfernen Sie den 3,5-Zoll-Laufwerksträger. Schritte 1. Entfernen Sie die Schrauben von den Schienen am Laufwerkträger. 2. Heben Sie den 3,5-Zoll-Laufwerkadapter aus dem Laufwerkträger heraus. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 54: Einsetzen Eines 3,5-Zoll-Adapters In Einen 3,5-Zoll-Laufwerksträger

    2. Richten Sie die Schraubenöffnungen des Laufwerks auf die Löcher des Laufwerkträgers aus. 3. Bringen Sie die Schrauben an, um das Laufwerk am Laufwerkträger zu befestigen. Abbildung 28. Einsetzen eines 3,5-Zoll-Laufwerksadapters in den 3,5-Zoll-Laufwerksträger PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 55: Entfernen Eines Verkabelten Laufwerks

    Das Kombinieren von Laufwerksträgern aus anderen Generationen von PowerEdge-Servern wird nicht unterstützt. ANMERKUNG: Stellen Sie beim Einsetzen eines Laufwerks in den Laufwerksträger sicher, dass die Schrauben mit einem Anzugsmoment von (4 Pfund-Zoll) angezogen werden. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 56: Entfernen Des Verkabelten Laufwerks Aus Dem Laufwerksträger

    Um eine ausreichende Systemkühlung zu gewährleisten, müssen alle leeren Laufwerkssteckplätze mit entsprechenden Laufwerksträgerplatzhaltern belegt sein. Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben von den Gleitschienen am Laufwerkträger. 2. Heben Sie das Laufwerk aus dem Laufwerkträger heraus. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 57: Einsetzen Eines Verkabelten Laufwerks In Den Laufwerksträger

    Rückseite des Laufwerks mit der Rückseite des Laufwerksträgers ab. 3. Bringen Sie die Schrauben an, um das Laufwerk am Laufwerkträger zu befestigen. Abbildung 32. Einsetzen eines verkabelten Laufwerks in den Laufwerksträger PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 58: Eingriffschalter

    1. Richten Sie den Eingriffsschalter aus und schieben Sie ihn in den Steckplatz im System. 2. Führen Sie das Kabel des Eingriffschalters durch die Kabelführungsklammern. 3. Verbinden Sie den Anschluss für das Kabel des Eingriffsschalters mit dem Anschluss auf der Systemplatine. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 59: Systemspeicher

    Nach der Arbeit an Komponenten im Inneren Ihres Systems.. Systemspeicher Richtlinien für Systemspeicher Das System enthält vier Speichersockel, die in zwei Kanälen organisiert sind. In jedem Kanal ist der erste Sockel weiß und der zweite Sockel schwarz gekennzeichnet. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 60: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Richtlinien beachten. Wenn die Arbeitsspeicherkonfiguration Ihres Systems diesen Richtlinien nicht entspricht, startet das System möglicherweise nicht, reagiert während der Arbeitsspeicherkonfiguration möglicherweise plötzlich nicht mehr oder stellt möglicherweise nur eingeschränkte Arbeitsspeicherkapazität zur Verfügung. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 61: Konfiguration

    Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren. 2. Drücken Sie die Lösevorrichtungen nach außen an beiden Enden des Speichermodulsockels um das Speichermodul aus dem Sockel zu lösen. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 62: Installieren Eines Speichermoduls

    Speichermoduls einen gleichmäßigen Druck aus. ANMERKUNG: Die Passung im Speichermodulsockel sorgt dafür, dass die Speichermodule nicht verkehrt herum installiert werden können. 4. Drücken Sie das Speichermodul mit beiden Daumen nach unten, bis die Auswurfhebel fest einrasten. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 63: Erweiterungskarten Und Erweiterungskarten-Riser

    Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie im Abschnitt zur Behebung von Fehlern mit Erweiterungskarten im Troubleshooting-Leitfaden für den Dell EMC PowerEdge Server unter www.dell.com/ poweredgemanuals weitere Informationen dazu.

  • Seite 64: Steckplatzpriorität

    CRD, NTWK, PCIE, 1GB, QP, INT, LP, V3 CRD, NTWK, DP, BCOM, 1G CRD, NTWK, DP, BCOM, 1G, LP CRD, NTWK, PCIE, 1GB, DP, INTEL, V3 CRD, NTWK, PCIE, 1GB, DP, INT, LP, V3 PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 65: Entfernen Des Erweiterungskarten-Risers

    Schließen Sie den blauen Erweiterungskarten-Rückhalteriegel, indem Sie ihn nach unten drücken, bis er einrastet. d) Ziehen Sie mit einem Kreuzschlitzschraubenzieher (Größe 2) die Schraube fest, um das Abdeckblech am Gehäuse zu befestigen. Abbildung 40. Installieren des Abdeckblechs des Erweiterungskarten-Risers PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 66: Installieren Des Erweiterungskarten-Risers

    2. Halten Sie den Erweiterungskarten-Riser an den blauen Griffstellen fest und richten Sie die Erweiterungskarte an dem Anschluss auf der Systemplatine aus. 3. Senken Sie den Erweiterungskarten-Riser ab, bis er fest im Anschluss auf der Systemplatine sitzt. 4. Schließen Sie den blauen Erweiterungskarten-Rückhalteriegel. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 67: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser

    5. Trennen Sie gegebenenfalls alle angeschlossenen Kabel von der Erweiterungskarte. Schritte 1. Drehen Sie den Erweiterungskarten-Riser um und fassen Sie die Erweiterungskarte an den Kanten an und entfernen Sie die Karte aus dem Riser. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 68: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser

    3. Wenn Sie eine neue Erweiterungskarte installieren, packen Sie diese aus und bereiten Sie die Karte für die Installation vor. ANMERKUNG: Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...
  • Seite 69 Abbildung 46. Installieren einer Erweiterungskarte im Erweiterungskarten-Riser Nächste Schritte Installieren Sie wieder den Erweiterungskarten-Riser. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 70: M.2-Ssd-Modul

    2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie das Kühlgehäuse. 4. Entfernen Sie die BOSS-Karte. ANMERKUNG: Das Verfahren zum Entfernen der BOSS-Karte ähnelt dem Verfahren zum Entfernen einer Erweiterungskarte. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 71: Systembatterie

    1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie die Luftstromverkleidung. Schritte 1. So entfernen Sie den Akku: a) Drücken Sie auf die Batteriehalteklammer. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...
  • Seite 72 Schäden am Teil führen kann. b) Halten Sie die Batterie so, dass das + zum Pluspol des Batterieanschlusses zeigt. c) Schieben Sie die Batterie nach unten in den Anschluss, bis die Batterie einrastet. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 73: Optionaler Interner Usb-Speicherstick

    1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Erweiterungskarten-Riser. Schritte 1. Lokalisieren Sie den USB-Anschluss bzw. USB-Speicherstick auf der Systemplatine. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 74: Optionales Optisches Laufwerk

    3. Wenn Sie kein neues optisches Laufwerk einsetzen, installieren Sie den Platzhalter für das optische Laufwerk. ANMERKUNG: Das Verfahren zum Anbringen des optischen Laufwerkplatzhalters ähnelt dem des optischen Laufwerks. Abbildung 51. Entfernen des optionalen optischen Laufwerks Nächste Schritte 1. Bringen Sie ggf. das optische Laufwerk wieder an. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 75: Installieren Des Optionalen Optischen Laufwerks

    Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie das Kühlgehäuse. Entfernen Sie den Erweiterungskarten-Riser. Schritte 1. Lösen Sie mithilfe eines Kreuzschlitzschraubenziehers (Größe 2) die Schrauben am Kühlkörper in folgender Reihenfolge: PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 76: Entfernen Des Prozessors

    Berühren Sie nicht die Kontaktstifte des Prozessorsockels, da diese empfindlich sind und dauerhaft beschädigt werden können. Achten Sie sorgfältig darauf, die Kontaktstifte des Prozessorsockels beim Entfernen des Prozessors aus dem Sockel nicht zu verbiegen. 3. Heben Sie den Prozessor vorsichtig aus dem Sockel. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 77: Einbauen Des Prozessors

    Stellen Sie sicher, dass Sie den Kühlkörper einbauen, nachdem der Prozessor eingebaut wurde. Der Kühlkörper verhindert eine Überhitzung des Prozessors. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 78: Einsetzen Des Kühlkörpers

    Nach der Arbeit an Komponenten im Inneren Ihres Systems.. Optionales IDSDM- oder vFlash-Modul Das IDSDM- bzw. vFlash-Modul vereint die Merkmale und Funktionen von IDSDM und/oder vFlash in einem einzigen Modul. ANMERKUNG: Der Schreibschutzschalter befindet sich auf dem IDSDM- oder vFlash-Modul. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 79: Entfernen Der Optionalen Idsdm- Oder Vflash-Karte

    2. Richten Sie die IDSDM- oder vFlash-Karte auf den entsprechenden Anschluss auf der Systemplatine aus. 3. Schieben Sie die ISDM/vFlash Karte ein, bis sie fest auf der Systemplatine sitzt. Abbildung 57. Installieren der optionalen IDSDM- oder vFlash-Karte. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 80: Entfernen Der Mikro-Sd-Karte

    2. Greifen Sie die microSD-Karte und entfernen Sie sie aus dem Steckplatz. ANMERKUNG: Vermerken Sie nach dem Entfernen auf jeder microSD-Karte die Nummer des zugehörigen Steckplatzes. Abbildung 58. Entfernen der Mikro-SD-Karte Nächste Schritte Setzen Sie die microSD-Karte wieder ein. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 81: Einsetzen Der Microsd-Karte

    2. Drücken Sie die Karte in den Kartensteckplatz, bis sie einrastet. Abbildung 59. Einsetzen der MicroSD-Karte Nächste Schritte Setzen Sie die IDSDM- oder vFlash-Modul ein. 2. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 82: Laufwerkrückwandplatine

    2. Heben Sie die Rückwandplatine aus dem System heraus. ANMERKUNG: Um eine Beschädigung der Rückwandplatine zu vermeiden, stellen Sie sicher, dass Sie die Bedienfeldkabel aus den Kabelführungsklemmen bewegen, bevor Sie die Rückwandplatine entfernen. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 83: Installieren Der Laufwerkrückwandplatine

    Sie müssen das Kabel später wieder korrekt verlegen, damit es nicht abgeklemmt oder gequetscht wird. Schritte 1. Richten Sie die Steckplätze auf der Rückwandplatine an den Haken am System aus. 2. Senken Sie die Rückwandplatine ab, bis die Freigabelaschen einrasten. Abbildung 62. Installieren der Rückwandplatine PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 84: Kabelführung

    3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.. Kabelführung Abbildung 63. Kabelführung – 4 x 3,5-Zoll-Laufwerksrückwandplatine mit PERC Abbildung 64. Kabelführung – 4 x 3,5-Zoll-Laufwerksrückwandplatine mit SATA PowerEdge R240 Installieren und Entfernen von Systemkomponenten...
  • Seite 85 Abbildung 65. Kabelführung – 4 verkabelte 3,5-Zoll-Laufwerke mit PERC Abbildung 66. Kabelführung – 4 verkabelte 3,5-Zoll-Laufwerke mit SATA PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 86: Netzteil

    Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie das Kühlgehäuse. 4. Trennen Sie das System von der Steckdose. 5. Trennen Sie alle angeschlossenen Kabel des Netzteils von der Systemplatine und der Rückwandplatine. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 87: Installieren Eines Verkabelten Netzteils

    1. Schieben Sie das neue Netzteil in den Netzteilschacht im Gehäuse, bis das Netzteil vollständig eingesetzt ist. 2. Bringen Sie die Schraube mithilfe eines Kreuzschlitzschraubenziehers Nr. 2 wieder an, um das Netzteil am System zu befestigen. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 88: Systemplatine

    VORSICHT: Um beim Austauschen einer fehlerhaften Systemplatine Schäden am Prozessorsockel zu vermeiden, muss sichergestellt werden, dass der Prozessorsockel mit der Staubschutzabdeckung des Prozessors abgedeckt wird. Interner USB-Stick, falls eingebaut Internes Dual-SD-Modul, falls vorhanden PowerEdge R240 Installieren und Entfernen von Systemkomponenten...
  • Seite 89 Abbildung 71. Schrauben, mit denen die Hauptplatine befestigt ist 2. Halten Sie den Hauptplatinenhalter, heben Sie die Hauptplatine leicht an und schieben Sie sie in Richtung der Systemvorderseite. 3. Heben Sie die Hauptplatine am Hauptplatinenhalter aus dem System. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 90: Einsetzen Der Systemplatine

    2. Neigen Sie die Hauptplatine und richten Sie die Anschlüsse auf der Hauptplatine an den Steckplätzen auf der Rückseite des Gehäuses aus. 3. Schieben Sie die Hauptplatine in Richtung der Gehäuserückseite, bis die Anschlüsse in den Steckplätzen fest sitzen. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...
  • Seite 91 Aktivieren Sie erneut das Trusted Platform Module (TPM). Weitere Informationen finden Sie im Abschnitt Erneutes Aktivieren des TPM für BitLocker-Benutzer. 7. Importieren Sie die neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Benutzerhandbuch zum Dell Integrated Remote Access Controller unter www.dell.com/idracmanuals. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 92: Wiederherstellung Des Systems Mithilfe Der Easy-Restore-Funktion

    Stellen Sie sicher, dass Ihr Betriebssystem die Version des installierten Trusted Platform Modul unterstützt. • Stellen Sie sicher, dass Sie die aktuelle Firmware heruntergeladen und in Ihrem System installiert haben. • Stellen Sie sicher, dass das BIOS so konfiguriert ist, dass der UEFI-Boot-Modus aktiviert ist. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 93: Installieren Des Tpm-Moduls

    4. Wenn der Wert nicht korrekt ist, sind möglicherweise nicht alle Speichermodule ordnungsgemäß installiert. Stellen Sie sicher, dass die Speichermodule fest in ihren Sockeln sitzen. 5. Führen Sie die Systemspeicherüberprüfung in der Systemdiagnose durch. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 94: Initialisieren Des Tpm Für Bitlocker-Benutzer

    12. Starten Sie das System neu. Bedienfeld Entfernen des linken Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 95: Installieren Des Linken Bedienfelds

    2. Richten Sie die linke Bedienfeldgruppe am Steckplatz im System aus und setzen Sie sie in den Steckplatz ein. 3. Schließen Sie das Kabel des Bedienfelds an dem Systemplatinenanschluss an. 4. Bringen Sie mit einem entsprechenden Schraubenzieher die Schrauben wieder an, mit denen die linke Bedienfeldbaugruppe am System befestigt wird. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 96: Entfernen Des Rechten Bedienfelds

    Stellen Sie sicher, dass Sie achten Sie auf die Verlegung der Kabel, wenn Sie sie von der Systemplatine. 2. Entfernen Sie mit einem entsprechenden Schraubenzieher die Schrauben, mit denen die rechte Bedienfeldbaugruppe am System befestigt ist. 3. Halten Sie die Bedienfeldbaugruppe und entfernen Sie sie aus dem System. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 97: Installieren Des Rechten Bedienfelds

    2. Richten Sie die rechte Bedienfeldgruppe am Steckplatz im System aus und setzen Sie sie in den Steckplatz ein. 3. Schließen Sie das Kabel des Bedienfelds an dem Systemplatinenanschluss an. 4. Bringen Sie mit einem entsprechenden Schraubenzieher die Schrauben wieder an, mit denen das rechte Bedienfeld am System befestigt wird. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...
  • Seite 98 Abbildung 78. Installieren des rechten Bedienfelds Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.. PowerEdge R240 Installieren und Entfernen von Systemkomponenten...

  • Seite 99: Poweredge R240 - Jumper Und Anschlüsse

    PowerEdge R240 – Jumper und Anschlüsse Dieses Thema enthält spezifische Informationen über die Jumper. Darüber hinaus bietet es einige grundlegende Informationen zu Jumpern und Switches und beschreibt die Anschlüsse auf den verschiedenen Platinen des Systems. Mit den Jumpern auf der Systemplatine können System- und Setup-Kennwörter deaktiviert werden.

  • Seite 100: Jumper-Einstellungen Auf Der Systemplatine

    Sie die mit dem Produkt gelieferten Sicherheitshinweise. Schritte 1. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus und trennen Sie das System vom Stromnetz. 2. Nehmen Sie die Abdeckung des Systems ab. PowerEdge R240 – Jumper und Anschlüsse...
  • Seite 101 9. Bringen Sie die Systemabdeckung an. 10. Schließen Sie das System wieder an das Stromnetz an und schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein. 11. Legen Sie ein neues System- und/oder Administratorkennwort fest. PowerEdge R240 – Jumper und Anschlüsse...

  • Seite 102: Technische Daten

    Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gewicht des Systems • Technische Daten des Prozessors • PSU – Technische Daten • Technische Daten zu den Kühlungslüftern • Technische Daten der Systembatterie •...

  • Seite 103: Gewicht Des Systems

    Systemkonfiguration Maximalgewicht (mit allen Laufwerken/SSDs) 4 x 3,5-Zoll-Laufwerke 12,2 kg (26,89 lb) Technische Daten des Prozessors Tabelle 13. Technische Daten des Prozessors für das Dell EMC PowerEdge R240-System Unterstützter Prozessor Anzahl der unterstützten Prozessoren Eins Intel Xeon-Prozessor der Produktreihe E-2200...

  • Seite 104: Technische Daten Zu Den Kühlungslüftern

    Das Dell EMC PowerEdge R240 System unterstützt als Systembatterie eine CR 2032 3.0-V-Lithium-Knopfzellenbatterie. Technische Daten der Erweiterungskarten-Riser Das Dell EMC PowerEdge R240 System unterstützt bis zu zwei PCI-Express-Karten (PCIe-Karten) der 3. Generation. Tabelle 16. Auf der Systemplatine unterstützte Erweiterungskartensteckplätze PCIe- Riser PCIe-Steckplatzhöhe...

  • Seite 105: Laufwerk - Technische Daten

    Unterstützte Anzahl von Laufwerken Dediziertes SATA-DVD-ROM-Laufwerk oder DVD+/-RW- Eins Laufwerk Ports und Anschlüsse - Technische Daten Technische Daten der USB-Ports Tabelle 21. Technische Daten der USB-Ports für das Dell EMC PowerEdge R240-System Vorderseite Rückseite Intern USB-Porttyp Anzahl von Ports USB-Porttyp...

  • Seite 106: Nic-Ports - Technische Daten

    Das Dell EMC PowerEdge R240 System unterstützt bis zu zwei 10/100/1000-Mbps-Netzwerkschnittstellen-Controller-Ports (NIC-Ports) auf der Rückseite. Serieller Anschluss – Technische Daten Das Dell EMC PowerEdge R240System unterstützt einen seriellen Anschluss auf der Rückseite. Hierbei handelt es sich um einen 9-poligen Anschluss, Data Terminal Equipment (DTE), 16550-konform. VGA-Anschlüsse – Technische Daten Das Dell EMC PowerEdge R240-System unterstützt einen DB-15-VGA-Anschluss.

  • Seite 107: Umgebungsbedingungen

    Umgebungsbedingungen Datenblättern zu Produkt und ANMERKUNG: Weitere Informationen zu Umweltzertifizierungen finden Sie in den Umwelt in den Handbüchern und Dokumenten auf www.dell.com/support/home. Tabelle 24. Temperatur – Technische Daten Temperatur Technische Daten Speicher −40–65 °C (−40–149 °F) Dauerbetrieb (für Höhen unter 950 m oder 10–35 °C (50–95 °F) ohne direkte Sonneneinstrahlung auf die Geräte 3.117 Fuß) Frischluft...

  • Seite 108: Standardbetriebstemperatur

    Standardbetriebstemperatur Tabelle 30. Technische Daten für Standardbetriebstemperatur Standardbetriebstemperatur Technische Daten Dauerbetrieb (für Höhen unter 950 m oder 3.117 Fuß) 10–35 °C (50–95 °F) ohne direkte Sonneneinstrahlung auf die Geräte. Erweiterte Betriebstemperatur Tabelle 31. Erweiterte Betriebstemperatur – Technische Daten Erweiterte Betriebstemperatur Technische Daten Dauerbetrieb 5 °C bis −40 °C bei 5 % bis 85 % relativer Luftfeuchtigkeit und...
  • Seite 109 Tabelle 32. Partikelverschmutzung – Technische Daten Partikelverschmutzung Technische Daten Luftfilterung Rechenzentrum-Luftfilterung gemäß ISO Klasse 8 pro ISO 14644-1 mit einer oberen Konfidenzgrenze von 95 %. ANMERKUNG: Diese Bedingung gilt nur für Rechenzentrumsumgebungen. Luftfilterungsanforderungen beziehen sich nicht auf IT- Geräte, die für die Verwendung außerhalb eines Rechenzentrums, z.

  • Seite 110: Systemdiagnose Und Anzeigecodes

    Anzeigecodes für ein nicht redundantes verkabeltes Netzteil • Laufwerksanzeigecodes • PowerEdge R240-System – Diagnose Anzeigecodes für Systemzustand und System-ID Die Anzeige für Systemzustand und System-ID befindet sich auf dem linken Bedienfeld an der des Systems. Abbildung 81. Anzeige für Systemzustand und System-ID Tabelle 34.

  • Seite 111: Idrac Direct-Led-Anzeigecodes

    Anzeigecode für Systemzustand und Zustand System-ID Blau blinkend Zeigt an, dass der System-ID-Modus aktiv ist. Drücken Sie den Schalter für Systemzustand und System-ID, um zum Systemzustand-Modus zu wechseln. Stetig gelb leuchtend Zeigt an, dass sich das System im ausfallsicheren Modus befindet. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“.

  • Seite 112: Anzeigecodes Für Ein Nicht Redundantes Verkabeltes Netzteil

    Status Zustand Die Verbindungsanzeige leuchtet gelb und die Der NIC ist mit einem gültigen Netzwerk bei weniger als seiner maximalen Aktivitätsanzeige blinkt grün. Port-Geschwindigkeit verbunden und es werden Daten gesendet oder empfangen. Die Verbindungsanzeige leuchtet grün und die Der NIC ist mit einem gültigen Netzwerk bei seiner maximalen Port- Aktivitätsanzeige leuchtet nicht.

  • Seite 113: Poweredge R240-System - Diagnose

    Neuaufbau gestoppt. erlischt nach sechs Sekunden PowerEdge R240-System – Diagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.

  • Seite 114: Ausführen Der Integrierten Systemdiagnose Vom Start-Manager

    Ausführen der integrierten Systemdiagnose vom Start-Manager Führen Sie die integrierte Systemdiagnose (ePSA) durch, wenn Ihr System nicht startet. Schritte 1. Wenn das System startet, drücken Sie die Taste F11. 2. Wählen Sie mithilfe der vertikalen Pfeiltasten die OptionenSystem Utilities (Systemprogramme) > Launch Diagnostics (Diagnose starten)aus.

  • Seite 115: Wie Sie Hilfe Bekommen

    Zugriff auf Systeminformationen mithilfe von QRL Mithilfe des Quick Resource Locator (QRL), der sich auf dem Informations-Tag an der Vorderseite des R240-Systems befindet, können Sie Informationen über das Dell EMC PowerEdge R240-System abrufen. Voraussetzungen Stellen Sie sicher, dass der QR-Code-Scanner auf Ihrem Smartphone oder Tablet installiert ist.

  • Seite 116: Quick Resource Locator Für Das Dell Emc Poweredge R240-System

    Support von Dell EMC. • Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. •...

  • Seite 117: Dokumentationsangebot

    So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: • Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle. 2. Klicken Sie auf das benötigte Produkt oder die Produktversion.
  • Seite 118 Benutzerhandbuch für Dell OpenManage Enterprise. Weitere Informationen über das Installieren und www.dell.com/serviceabilitytools Verwenden von Dell SupportAssist finden Sie im zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise. Weitere Informationen über Partnerprogramme www.dell.com/openmanagemanuals von Enterprise Systems Management siehe Dokumente zu OpenManage Connections Enterprise Systems Management.
