Verwandte Anleitungen für Dell EMC PowerEdge R6525
Inhaltszusammenfassung für Dell EMC PowerEdge R6525

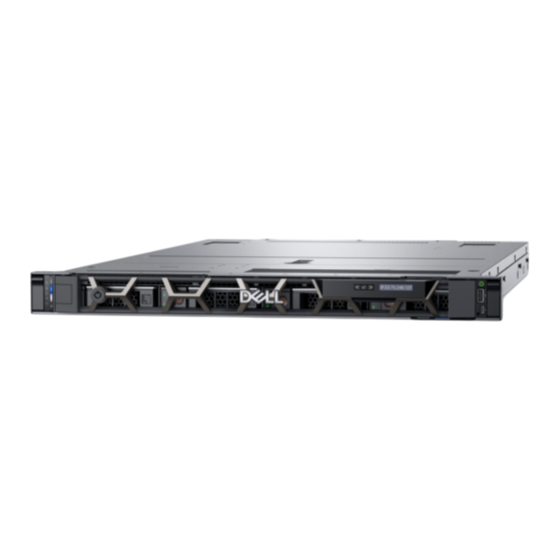

- Seite 1 Dell EMC PowerEdge R6525 Installations- und Service-Handbuch Vorschriftenmodell: E67S Vorschriftentyp: E67S001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können. WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Über dieses Dokument........................7 2 System-übersicht........................8 Frontansicht des Systems..............................8 Ansicht des linken Bedienfelds............................11 Ansicht des rechten Bedienfelds..........................12 Rückansicht des Systems..............................13 Das Systeminnere................................15 Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer............. 15 Etikett mit Systeminformationen............................16 Matrix für Schienendimensionierung und Rackkompatibilität..................18 3 Anfängliche Systemeinrichtung und Erstkonfiguration.............. - Seite 4 Laufwerkrückwandplatinenabdeckung entfernen..................... 47 Laufwerkrückwandplatinenabdeckung installieren....................48 Bedienfeld.....................................49 Entfernen des rechten Bedienfelds..........................49 Installieren des rechten Bedienfelds..........................50 Entfernen des linken Bedienfelds..........................50 Installieren des linken Bedienfelds..........................51 VGA-Modul...................................52 Entfernen des VGA-Moduls............................52 Installieren des VGA-Moduls............................53 Luftstromverkleidung................................54 Entfernen des Kühlgehäuses............................54 Luftstromverkleidung einbauen........................... 55 Kühllüfter....................................
- Seite 5 Entfernen des seriellen COM-Ports.......................... 100 Installieren des seriellen COM-Ports.......................... 101 Optionales IDSDM-Modul..............................102 Entfernen des IDSDM-Moduls........................... 102 Einbauen des IDSDM-Moduls.............................102 microSD-Karte..................................103 Entfernen der Mikro-SD-Karte...........................103 Einsetzen der MicroSD-Karte.............................104 M.2-SSD-Modul................................. 105 Entfernen des M.2-SSD-Moduls..........................105 Einbauen des M.2-SSD-Moduls..........................106 Systembatterie................................... 107 Austauschen der Systembatterie..........................107 Optionale interne USB-Karte............................109 Entfernen der internen USB-Karte..........................
- Seite 6 Integrierte Dell-Systemdiagnose..........................145 9 Wie Sie Hilfe bekommen......................147 Informationen zum Recycling oder End-of-Life-Service....................147 Kontaktaufnahme mit Dell..............................147 Zugriff auf Systeminformationen mithilfe von QRL.......................147 Quick Resource Locator (QRL) für das PowerEdge R6525-System..............148 Automatische Unterstützung mit SupportAssist......................148 10 Dokumentationsangebot......................149 Inhaltsverzeichnis...
-
Seite 7: Über Dieses Dokument
Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, technische Daten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen. Über dieses Dokument... -
Seite 8: System-Übersicht
System-übersicht Das PowerEdgeR6525-System ist ein 1HE-Rack-Server, der Folgendes unterstützt: • Zwei AMD EPYC -Prozessoren der Serie 7002 • 32 DIMM-Steckplätze • Zwei redundante Wechselstrom- oder Gleichstromnetzteile • Bis zu 4 x 3,5-Zoll-, 8 x 2,5-Zoll- oder 10 x 2,5-Zoll-SAS-, SATA- oder NVMe-Laufwerke. ANMERKUNG: Weitere Informationen zum Hot-Swap-Verfahren für NVMe-PCIe-SSD-U.2-Geräte finden Sie im Benutzerhandbuch für Dell Express Flash NVMe-PCIe-SSDs unter www.dell.com/supportAlle Produkte durchsuchen >... - Seite 9 Element Anschlüsse, Felder und Symbol Beschreibung Steckplätze • Quick Sync 2 (Wireless): zeigt ein System mit Quick Sync- Funktion an. Die Quick Sync-Funktion ist optional. Diese Funktion ermöglicht die Verwaltung des Systems über Mobilgeräte, was als Funktion OpenManage Mobile (OMM) bezeichnet wird. Durch iDRAC Quick Sync 2 in Verbindung mit OpenManage Mobile (OMM) werden hardware- und firmwarebezogene Bestandsinformationen sowie verschiedene Diagnose- und...
- Seite 10 Element Anschlüsse, Felder und Symbol Beschreibung Steckplätze iDRAC Quick Sync 2 in Verbindung mit OpenManage Mobile (OMM) werden hardware- und firmwarebezogene Bestandsinformationen sowie verschiedene Diagnose- und Fehlerinformationen auf Systemebene gesammelt, die zur Behebung von Systemfehlern genutzt werden können. Weitere Informationen finden Sie unter iDRAC-Benutzerhandbuch unter www.dell.com/idracmanuals Laufwerk (8) k.
-
Seite 11: Ansicht Des Linken Bedienfelds
Element Anschlüsse, Felder und Symbol Beschreibung Steckplätze Behebung von Systemfehlern genutzt werden können. Weitere Informationen finden Sie unter iDRAC-Benutzerhandbuch unter www.dell.com/idracmanuals Laufwerk (4) k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden. Weitere Informationen zu Laufwerken finden Sie im Abschnitt Laufwerke. -
Seite 12: Ansicht Des Rechten Bedienfelds
Element Anzeige, Taste oder Symbol Beschreibung Anschluss Anzeige für Systemzustand Zeigt den Systemzustand an. Weitere Informationen finden Sie im und System-ID Abschnitt Anzeigecodes für Systemzustand und System-ID. Anzeige für iDRAC Quick Zeigt an, ob die Option iDRAC Quick Sync 2-Wireless aktiviert ist. Sync-2 (Wireless) Die iDRAC Quick Sync 2-Funktion ermöglicht die Verwendung mobiler Geräte zur Verwaltung des Systems. -
Seite 13: Rückansicht Des Systems
Elem Anzeige oder Taste Symbol Beschreibung iDRAC Direct-LED-Anzeige k. A. Die iDRAC Direct-LED-Anzeige leuchtet auf, um darauf hinzuweisen, dass der iDRAC Direct-Port aktiv mit einem Gerät verbunden ist. iDRAC Direct-Port (Micro-AB USB) Der iDRAC Direct-Port (Micro-AB USB) ermöglicht den Zugriff auf die iDRAC Direct-Micro-AB-Funktionen. Weitere Informationen finden Sie unter iDRAC-Benutzerhandbuch unter www.dell.com/idracmanuals. - Seite 14 Element Anschlüsse, Bedienfelder Symbol Beschreibung und Steckplätze Dedizierter iDRAC- Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Anschluss Informationen finden Sie im iDRAC-Benutzerhandbuch unter www.dell.com/poweredgemanuals. Systemidentifikationstaste Drücken Sie die Systemidentifikationstaste: • Zur Lokalisierung eines bestimmten Systems innerhalb eines Racks. • Zum Ein- oder Ausschalten der Systemidentifikation (System-ID).
-
Seite 15: Das Systeminnere
Das Systeminnere Abbildung 8. Das Systeminnere 1. Laufwerkrückwandplatine 2. Rückseitig montiertes PERC-Frontmodul 3. Dual-Lüftermodul (4) 4. Hauptplatine 5. Speicher-DIMM-Sockel für Prozessor 2 (B1) 6. Kühlkörper für Prozessor 2 7. Riser 3 8. Eingriffschalter 9. Netzteil (PSU 2) 10. Netzteil (PSU 1) 11. -
Seite 16: Etikett Mit Systeminformationen
Das Mini-Enterprise-Service-Tag (MEST)-Schild befindet sich auf der Rückseite des Systems und enthält die Service-Tag (ST)-Nummer, den Express-Servicecode (Exp Svc Code) und das Herstellungsdatum (Mfg. Date). Mithilfe des Exp Svc Code kann Dell EMC Support- Anrufe an den richtigen Mitarbeiter weiterleiten. - Seite 17 Abbildung 10. Service-Informationen System-übersicht...
-
Seite 18: Matrix Für Schienendimensionierung Und Rackkompatibilität
Abbildung 11. Speicherinformationen und Anschlüsse auf der Systemplatine Abbildung 12. LED-Verhalten, Konfiguration und Layout, Express-Service-Tag Matrix für Schienendimensionierung und Rackkompatibilität Detaillierte Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Matrix für Schienendimensionierung und Rackkompatibilität, die unter https://i.dell.com/sites/csdocuments/Business_solutions_engineering- Docs_Documents/en/rail-rack-matrix.pdf verfügbar ist. - Seite 19 Das Dokument enthält die nachfolgend aufgelisteten Informationen: • Spezifische Details zu Schienentypen und ihren Funktionen • Schienen-Einstellbereiche für verschiedene Rack-Montageflanschtypen • Schienentiefe mit und ohne Kabelführungszubehör • Unterstützte Rack-Typen für verschiedene Rack-Montageflanschtypen System-übersicht...
-
Seite 20: Anfängliche Systemeinrichtung Und Erstkonfiguration
Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell EMC Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote- Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System. -
Seite 21: Optionen Für Die Anmeldung Bei Idrac
Schnittstelle Dokumentationslinks Lifecycle-Controller Benutzerhandbuch für Lifecycle Controller unter www.dell.com/ idracmanuals. Das systemspezifische Benutzerhandbuch für Lifecycle Controller finden Sie auf www.dell.com/ poweredgemanuals > Produkt-Support-Seite Ihres Systems > Handbücher und Dokumente. ANMERKUNG: Informationen zum Ermitteln der aktuellsten iDRAC-Version für Ihre Plattform und zur neuesten Dokumentationsversion finden Sie im Artikel in der Wissensdatenbank unter www.dell.com/support/... -
Seite 22: Ressourcen Für Die Installation Des Betriebssystems
ANMERKUNG: Weitere Informationen über Installations- und Anleitungsvideos für vom PowerEdge-System unterstützte Betriebssysteme finden Sie unter Unterstützte Betriebssysteme für Dell EMC PowerEdge-Systeme. Optionen zum Herunterladen der Firmware Sie können die Firmware von der Dell Support-Website herunterladen. Weitere Informationen finden Sie im Abschnitt... -
Seite 23: Optionen Zum Herunterladen Und Installieren Von Bs-Treibern
1. Rufen Sie www.dell.com/support/drivers auf. 2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Geben Sie eine Dell-Service-Tag-Nummer, eine Dell EMC Produkt-ID oder ein Modell ein ein und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, wählen Sie PC erkennen, um die Service-Tag-Nummer automatisch zu erkennen, oder klicken Sie auf Alle Produkte durchsuchen und navigieren Sie zu Ihrem Produkt. -
Seite 24: Vor-Betriebssystem-Verwaltungsanwendungen
Vor-Betriebssystem- Verwaltungsanwendungen Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Optionen zum Verwalten der Vor- Betriebssystemanwendungen Sie können eine der folgenden Optionen verwenden, um die Vor-Betriebssystemanwendungen zu verwalten: • System-Setup-Programm • Dell Lifecycle Controller •... -
Seite 25: System-Bios
Option Beschreibung im Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter www.dell.com/poweredgemanuals. Device Settings (Geräteeinstellungen) Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen für Geräte wie den Speicher-Controller oder die Netzwerkkarten. System-BIOS Um den Bildschirm System BIOS anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System Setup Main Menu >... -
Seite 26: Systeminformationen
Systeminformationen Um den Bildschirm Systeminformationen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System-Setup- Hauptmenü > System-BIOS > Systeminformationen. Tabelle 13. Systeminformationen – Details Option Beschreibung System Model Name (Name des Systemmodells) Gibt den Namen des Systemmodells an. System BIOS Version (BIOS-Version des Systems) Gibt die auf dem System installierte BIOS-Version an. - Seite 27 Tabelle 15. Prozessoreinstellungen – Details Option Beschreibung Logischer Prozessor Jeder Prozessorkern unterstützt bis zu zwei logische Prozessoren. Wenn die Option Logical Processor (Logischer Prozessor) auf Enabled (Aktiviert) gesetzt ist, zeigt das BIOS alle logischen Prozessoren an. Wenn die Option auf Disabled (Deaktiviert) gesetzt ist, zeigt das BIOS pro Kern nur einen Prozessor an.
-
Seite 28: Sata-Einstellungen
SATA-Einstellungen Um den Bildschirm SATA-Einstellungen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System-Setup- Hauptmenü > System-BIOS > SATA-Einstellungen. Tabelle 17. SATA-Einstellungen – Details Option Beschreibung Embedded SATA Ermöglicht das Einstellen der integrierten SATA-Option auf den Modus Aus, AHCI-Modus oder RAID-Modus. -
Seite 29: Auswählen Des Systemstartmodus
• BIOS: Der Startmodus „BIOS“ ist der Legacy-Startmodus. Er wird für Abwärtskompatibilität beibehalten. Schalten Sie zum Anzeigen des Bildschirms Boot Settings das System ein, drücken Sie F2 und klicken Sie auf System Setup Main Menu > System BIOS > Boot Settings. Tabelle 19. -
Seite 30: Netzwerkeinstellungen
ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter www.dell.com/ ossupport. Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den Startvorgang durchführen möchten. Die folgenden Anweisungen können variieren, wenn Sie BIOS für Boot Mode (Startmodus) ausgewählt haben. -
Seite 31: Integrierte Geräte
Option Beschreibung VLAN-Priorität Zeigt die VLAN-Priorität für das PXE-Gerät. Tabelle 23. Details zu HTTP Device n Settings Option Beschreibung Schnittstelle Gibt die für das HTTP-Gerät verwendete NIC-Schnittstelle an. Protokoll Gibt das Protokoll an, das für das HTTP-Gerät verwendet wird. Diese Option ist auf IPv4 oder IPv6 eingestellt. - Seite 32 Tabelle 26. Details zu Integrierte Geräte Option Beschreibung User Accessible USB Ports Legt die benutzerzugängliche USB-Schnittstellen fest. Durch Auswahl der Option Nur hintere Ports aktiviert werden die vorderen USB-Ports deaktiviert; durch Auswahl der Option Alle Ports deaktivieren werden alle vorderen und hinteren USB-Ports deaktiviert;...
-
Seite 33: Serielle Kommunikation
Option Beschreibung PCIe Preferred IO Device Wenn diese Option auf Aktiviert festgelegt ist, können Sie die Adresse für Bus/ Gerät/Funktion (dezimal) angeben, um das Endgerät für das bevorzugte E/A-Gerät auszuwählen. Diese Option ist standardmäßig auf Disabled (Deaktiviert) eingestellt. SR-IOV Global Enable Aktiviert oder deaktiviert die BIOS-Konfiguration der Single Root I/O Virtualization (SR-IOV)-Geräte. -
Seite 34: Systemprofileinstellungen
ANMERKUNG: Der serielle Port ist beim PowerEdge R6525-System optional. Die Option „Serial Communication“ (serielle Kommunikation) ist nur anwendbar, wenn der serielle COM-Port im System installiert ist. Tabelle 27. Details zu Serielle Kommunikation Option Beschreibung Serielle Kommunikation Die seriellen Kommunikationsgeräte (serielles Gerät 1 und serielles Gerät 2) im BIOS. -
Seite 35: Systemsicherheit
Tabelle 28. Systemprofileinstellungen – Details Option Beschreibung System Profile Richtet das Systemprofil ein. Wenn die Option Systemprofil auf einen anderen Modus als Custom (Benutzerdefiniert) gesetzt wird, legt das BIOS automatisch die restlichen Optionen fest. Um die restlichen Optionen ändern zu können, muss der Modus auf Custom (Benutzerdefiniert) gesetzt werden. - Seite 36 Option Beschreibung System Password Richtet das Systemkennwort ein. Diese Option ist standardmäßig auf Enabled (Aktiviert) gesetzt und ist schreibgeschützt, wenn der Jumper im System nicht installiert ist. Setup-Kennwort Richtet das Systemkennwort ein. Wenn der Kennwort-Jumper nicht im System installiert ist, ist diese Option schreibgeschützt.
- Seite 37 Option Beschreibung Verzögerung bei Legt die Zeitverzögerung für die Systemeinschaltung fest, nachdem die Netzstromversorgung Netzstromwiederherstellung des Systems wiederhergestellt wurde. In der Standardeinstellung ist diese Option auf System (Sofort) gesetzt. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). User Defined Delay Legt die Option User Defined Delay (Benutzerdefinierte Verzögerung) fest, wenn die (Benutzerdefinierte Verzögerung) Option User Defined (Benutzerdefiniert) für AC Power Recovery Delay (Verzögerung...
-
Seite 38: Erstellen Eines System- Und Setup-Kennworts
Erstellen eines System- und Setup-Kennworts Voraussetzungen Stellen Sie sicher, dass der Kennwort-Jumper aktiviert ist. Mithilfe des Kennwort-Jumpers werden die System- und Setup- Kennwortfunktionen aktiviert bzw. deaktiviert. Weitere Informationen finden Sie im Abschnitt „Jumper-Einstellungen auf der System-“. ANMERKUNG: Wenn die Kennwort-Jumper-Einstellung deaktiviert ist, werden das vorhandene „System Password“ (Systemkennwort) und „Setup Password“... -
Seite 39: Redundante Betriebssystemsteuerung
Schritte 1. Zum Aufrufen des System-Setups drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart des System die Taste F2. 2. Klicken Sie im Bildschirm System-Setup-Hauptmenü auf System-BIOS > Systemsicherheit. 3. Überprüfen Sie im Bildschirm System Security (Systemsicherheit), ob die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. -
Seite 40: Miscellaneous Settings (Verschiedene Einstellungen)
Option Beschreibung Redundant OS State ANMERKUNG: Diese Option wird deaktiviert, falls Redundant OS Location (Redundantes Betriebssystem – Speicherort) auf None (Keiner) gesetzt wird. Wenn Visible (Sichtbar) eingestellt wird, ist das Sicherungslaufwerk in der Startliste und dem Betriebssystem ersichtlich. Wenn Hidden (Ausgeblendet) eingestellt wird, ist das Sicherungslaufwerk deaktiviert und ist nicht in der Startliste und dem Betriebssystem ersichtlich. -
Seite 41: Device Settings (Geräteeinstellungen)
Device Settings (Geräteeinstellungen) Mithilfe der Geräteeinstellungen können Sie Geräteparameter wie Speicher-Controller oder Netzwerkkarten konfigurieren. Dell Lifecycle Controller Der Dell Lifecycle Controller (LC) ist eine integrierte Lösung für erweiterte Systemverwaltung, die Funktionen für die Bereitstellung, Konfiguration und Aktualisierung von Systemen sowie für Wartung und Diagnose umfasst. Der LC wird als Teil der Out-of-band-Lösung iDRAC und der auf Dell Systemen integrierten UEFI-Anwendungen (Unified Extensible Firmware Interface) bereitgestellt. -
Seite 42: Installieren Und Entfernen Von Systemkomponenten
Installieren und Entfernen von Systemkomponenten Sicherheitshinweise ANMERKUNG: Um Verletzungen zu vermeiden, heben Sie das System nicht selbst an, sondern lassen Sie sich von anderen helfen. WARNUNG: Durch das Öffnen oder Entfernen der System-Abdeckung bei eingeschaltetem System besteht die Gefahr eines Stromschlags. VORSICHT: Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. -
Seite 43: Nach Der Arbeit Im Inneren Des Systems
Nach der Arbeit im Inneren des Systems Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Bringen Sie die Systemabdeckung wieder an. 2. Falls zutreffend, installieren Sie das System im Rack. Weitere Informationen finden Sie im Schieneninstallationshandbuch für Ihre Schienenlösungen unter www.dell.com/ poweredgemanuals. -
Seite 44: Frontblende Anbringen
Abbildung 13. Frontblende entfernen Nächste Schritte Bringen Sie die Frontverkleidung wieder Frontblende anbringen Das Verfahren zum Anbringen der Frontblende mit und ohne LCD-Display ist identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Die Blende ist ein Teil des LCD-Blendenpakets. -
Seite 45: Systemabdeckung
Abbildung 14. Frontblende anbringen Systemabdeckung Systemabdeckung entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 3. Trennen Sie das System von der Netzstromversorgung und den Peripheriegeräten. Schritte 1. Drehen Sie mit einem 1/4-Zoll-Flachkopfschraubendreher oder einem Kreuzschlitzschraubendreher Nr. 2 die Verriegelung gegen den Uhrzeigersinn in die geöffnete Position. -
Seite 46: Systemabdeckung Anbringen
Abbildung 15. Systemabdeckung entfernen Nächste Schritte Bringen Sie die Systemabdeckung wieder Systemabdeckung anbringen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Stellen Sie sicher, dass alle internen Kabel angeschlossen und korrekt geführt sind und keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben. -
Seite 47: Laufwerk-Rückwandplatinenabdeckung
Abbildung 16. Systemabdeckung anbringen Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Laufwerk-Rückwandplatinenabdeckung Laufwerkrückwandplatinenabdeckung entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. -
Seite 48: Laufwerkrückwandplatinenabdeckung Installieren
Abbildung 17. Laufwerkrückwandplatinenabdeckung entfernen Nächste Schritte Bringen Sie die Abdeckung der Laufwerkrückwandplatine wieder Laufwerkrückwandplatinenabdeckung installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Richten Sie die Abdeckung der Laufwandrückwandplatine auf die Führungsschlitze am System aus. 2. Schieben Sie die Abdeckung der Laufwandrückwandplatine in Richtung der Rückseite des Systems, bis sie einrastet. Abbildung 18. -
Seite 49: Bedienfeld
Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Bedienfeld Entfernen des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. -
Seite 50: Installieren Des Rechten Bedienfelds
Installieren des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1. Schieben Sie das rechte Bedienfeld korrekt ausgerichtet in den Steckplatz im System. 2. -
Seite 51: Installieren Des Linken Bedienfelds
3. Falls installiert, entfernen Sie das Kühlgehäuse. Schritte 1. Trennen Sie das Bedienfeldkabel vom Anschluss auf der Systemplatine. 2. Heben Sie den Riegel an, um das Bedienfeldkabel zu lösen, und schieben Sie das Kabel aus der Klammer. ANMERKUNG: Merken Sie sich, wie das Kabel verlegt ist, wenn Sie es aus dem System entfernen. 3. -
Seite 52: Vga-Modul
Abbildung 22. Installieren des linken Bedienfelds Nächste Schritte Installieren der Laufwerk-Rückwandplatinenabdeckung. Bauen Sie das Kühlgehäuse ein (falls entfernt). 3. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. VGA-Modul Entfernen des VGA-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. -
Seite 53: Installieren Des Vga-Moduls
Abbildung 23. Entfernen des VGA-Moduls Nächste Schritte Setzen Sie das VGA-Modul wieder ein. Installieren des VGA-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie gegebenenfalls die Frontblende. -
Seite 54: Luftstromverkleidung
Abbildung 24. Installieren des VGA-Moduls Nächste Schritte 1. Verlegen Sie das VGA-Kabel, schließen Sie den Riegel und verbinden Sie das VGA-Kabel mit dem Anschluss auf der Systemplatine. 2. Verlegen und verbinden Sie das Kabel des rechten Bedienfelds. Bauen Sie das Kühlgehäuse ein (falls entfernt). -
Seite 55: Luftstromverkleidung Einbauen
Abbildung 25. Entfernen des Kühlgehäuses Nächste Schritte Bauen Sie das Kühlgehäuse wieder ein. Luftstromverkleidung einbauen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1. Richten Sie den Schlitz des Kühlgehäuses auf den Abstandshalter am System aus. 2. -
Seite 56: Kühllüfter
Abbildung 26. Luftstromverkleidung einbauen Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Kühllüfter Entfernen eines Kühlungslüftermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. -
Seite 57: Installieren Eines Kühlungslüftermoduls
Abbildung 27. Entfernen eines Kühlungslüftermoduls WARNUNG: Stellen Sie sicher, dass das Kühlungslüftermodul nicht gekippt oder gedreht wird, während Sie es aus dem System entfernen. Nächste Schritte Bauen Sie das Kühlungslüftermodul wieder ein. Installieren eines Kühlungslüftermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. -
Seite 58: Laufwerke
Abbildung 28. Installieren eines Kühlungslüftermoduls Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Laufwerke Entfernen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. -
Seite 59: Einsetzen Eines Laufwerkplatzhalters
Einsetzen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. Schritte Schieben Sie die Laufwerkplatzhalter in den Laufwerksteckplatz, bis die Entriegelungstaste einrastet. Abbildung 30. Einsetzen eines Laufwerkplatzhalters Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Laufwerkträger entfernen Voraussetzungen 1. -
Seite 60: Laufwerkträger Einsetzen
Abbildung 31. Entfernen eines Festplattenträgers Nächste Schritte Installieren Sie einen Laufwerkträger oder einen Laufwerkplatzhalter. Laufwerkträger einsetzen Voraussetzungen VORSICHT: Bevor Sie bei laufendem System ein Laufwerk entfernen oder einsetzen, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. -
Seite 61: Laufwerk Aus Laufwerkträger Entfernen
2. Schließen Sie den Verschlussbügel des Laufwerkträgers, um das Laufwerk fest zu verriegeln. Abbildung 32. Installieren eines Laufwerkträgers Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Laufwerk aus Laufwerkträger entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. -
Seite 62: Einsetzen Des Laufwerks In Den Laufwerkträger
Laufwerkträger. Bringen Sie gegebenenfalls die Frontverkleidung an. Laufwerkrückwandplatine Laufwerkrückwandplatine Hier sind die unterstützten Laufwerkrückwandplatinen aufgeführt. Die Unterstützung hängt von der jeweiligen Konfiguration des Systems Tabelle 37. Unterstützte Rückwandplatinenoptionen System- Unterstützte Festplattenoptionen PowerEdge R6525 3,5-Zoll-SAS/SATA-Rückwandplatine (x4) Installieren und Entfernen von Systemkomponenten... -
Seite 63: Laufwerkrückwandplatine Entfernen
System- Unterstützte Festplattenoptionen 2,5-Zoll-SAS- oder -SATA-Rückwandplatine (x8) 2,5-Zoll-SAS/SATA- oder -NVMe-Rückwandplatine (x10) Abbildung 35. 4 x 3,5-Zoll-Laufwerkrückwandplatine 1. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) Abbildung 36. 8 x 2,5-Zoll-Laufwerkrückwandplatine 1. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) Abbildung 37. 10 x 2,5-Zoll-Laufwerkrückwandplatine 1. -
Seite 64: Laufwerkrückwandplatine Installieren
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. 3. Falls installiert, entfernen Sie das Kühlgehäuse. Entfernen Sie die Abdeckung der Laufwerkrückwandplatine. Entfernen Sie alle Laufwerke. Schritte 1. Lösen Sie die unverlierbare Schraube der Kabelführungsverriegelung und heben Sie die Verriegelung an, um die Kabel zu entfernen. 2. - Seite 65 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie die Abdeckung der Laufwerkrückwandplatine. Entfernen Sie die Luftstromverkleidung. Entfernen Sie alle Laufwerke. ANMERKUNG: Um eine Beschädigung der Rückwandplatine zu vermeiden, stellen Sie sicher, dass Sie die Bedienfeldkabel aus den Kabelführungsklemmen bewegen, bevor Sie die Rückwandplatine entfernen.
-
Seite 66: Kabelführung
Kabelführung Abbildung 40. 4 x 3,5 Zoll mit einem Prozessor und einem PERC-Frontmodul Abbildung 41. 4 x 3,5 Zoll mit zwei Prozessoren und einem PERC-Frontmodul Installieren und Entfernen von Systemkomponenten... - Seite 67 Abbildung 42. 4 x 3,5 Zoll ohne PERC-Modul Abbildung 43. 8 x 2,5 Zoll mit PERC-Frontmodul Installieren und Entfernen von Systemkomponenten...
- Seite 68 Abbildung 44. 10 x 2,5 Zoll mit universellem Steckplatz Abbildung 45. 10 x 2,5 Zoll mit SAS Installieren und Entfernen von Systemkomponenten...
-
Seite 69: Perc-Frontmodul
Abbildung 46. 10 x 2,5 Zoll mit NVMe PERC-Frontmodul Entfernen des vorderseitig montierten PERC-Frontmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie die Abdeckung der Laufwerkrückwandplatine. -
Seite 70: Entfernen Des Rückseitig Montierten Perc-Frontmoduls
Schritte 1. Richten Sie das PERC-Frontmodul schräg aus, bis das Fach den Steckplatz im System berührt. 2. Drücken Sie den Anschluss des PERC-Frontmoduls mit dem Anschluss auf der Laufwerkrückwandplatine, bis er fest sitzt. 3. Entfernen Sie mithilfe eines Kreuzschlitzschraubendrehers Nr. 2 die unverlierbaren Schrauben am PERC-Frontmodul. Nächste Schritte 1. -
Seite 71: Installieren Des Rückseitig Montierten Perc-Frontmoduls
Abbildung 47. Entfernen des rückseitig montierten PERC-Frontmoduls Nächste Schritte Setzen Sie das rückseitig montierte PERC-Frontmodul wieder ein. Installieren des rückseitig montierten PERC-Frontmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. -
Seite 72: Systemspeicher
Systemspeicher Richtlinien für Systemspeicher Das PowerEdge R6525-System unterstützt DDR4-registrierte DIMMs (RDIMMs) und lastreduzierte DIMMs (LRDIMMs). Im Systemspeicher sind Anweisungen enthalten, die vom Prozessor gestartet werden. Der Systemspeicher ist aufgeteilt in acht Kanäle pro Prozessor (zwei Speichersockel pro Kanal), 16 Speichersockel pro Prozessor und 32 Speichersockel pro System. - Seite 73 Abbildung 49. Speicherkanäle Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 38. Speicherkanäle Prozessor Kanal A Kanal B Kanal C Kanal D Kanal E Kanal F Kanal G Kanal H Prozessor 1 Steckplät Steckplätz Steckplätze Steckplätze Steckplätze Steckplätze Steckplätze A4 Steckplätze A3 ze A1 und e A2 und A5 und A11...
-
Seite 74: Allgemeine Richtlinien Zur Installation Von Speichermodulen
Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, sollten Sie bei der Konfiguration des Systemspeichers die nachfolgend beschriebenen allgemeinen Richtlinien beachten. Wenn die Arbeitsspeicherkonfiguration Ihres Systems diesen Richtlinien nicht entspricht, startet das System möglicherweise nicht, reagiert während der Arbeitsspeicherkonfiguration möglicherweise plötzlich nicht mehr oder stellt möglicherweise nur eingeschränkte Arbeitsspeicherkapazität zur Verfügung. - Seite 75 NUMA-Nodes pro Sockel (NPS) ist eine neue zusätzliche Funktion, die Ihnen die Konfiguration der Speicher-NUMA-Domains pro Sockel ermöglicht. Die Konfiguration kann aus einer ganzen Domain (NPS1), zwei Domains (NPS2) oder vier Domains (NPS4) bestehen. Wenn es sich um eine Plattform mit zwei Sockeln handelt, steht ein zusätzliches NPS-Profil zur Verfügung, mit dem der gesamte Systemspeicher als einzelne NUMA-Domain (NPS0) zugewiesen werden kann.
-
Seite 76: Entfernen Eines Speichermoduls
• Es ist erforderlich, dass alle vier Kanäle mit Speichern derselben Größe bestückt sind. • Es ist nicht erforderlich, dass die zwei Hälften über Speicher derselben Größe verfügen. • Das System bietet auch dann Unterstützung, wenn in einer Hälfte kein Speicher vorhanden ist. •... -
Seite 77: Installieren Eines Speichermoduls
Abbildung 50. Entfernen eines Speichermoduls Nächste Schritte Setzen Sie das Speichermodul wieder ein. Installieren eines Speichermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Falls installiert, entfernen Sie das Kühlgehäuse. -
Seite 78: Prozessor Und Kühlkörper
Abbildung 51. Installieren eines Speichermoduls Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. 3. Um zu überprüfen, ob das Speichermodul richtig installiert wurde, drücken Sie F2, und navigieren Sie zu Hauptmenü des System- Setups >... -
Seite 79: Entfernen Des Prozessors
c) Lösen Sie die unverlierbare Schrauben 1 und 2 vollständig. d) Lösen Sie die unverlierbare Schrauben 3 und 4 vollständig. ANMERKUNG: Die Zahlen der unverlierbaren Schrauben sind auf dem Kühlkörper markiert. 2. Heben Sie den Kühlkörper vom System ab. Abbildung 52. Entfernen eines Kühlkörpers Nächste Schritte 1. - Seite 80 Abbildung 53. Entfernen der Schrauben auf der Kraftplatte 2. Lösen Sie den Prozessorsockelrahmen, indem Sie die blaue Verriegelung anheben. Abbildung 54. Anheben des Schienenrahmens 3. Ziehen Sie den Prozessorträger an der blauen Halterung aus dem Rahmen. Installieren und Entfernen von Systemkomponenten...
-
Seite 81: Einbauen Des Prozessors
Abbildung 55. Entfernen des Prozessorträgers Nächste Schritte Setzen Sie den Prozessor wieder ein. Einbauen des Prozessors Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Kühlkörper. - Seite 82 Abbildung 56. Einsetzen des Prozessorträgers in den Rahmen 2. Drücken Sie den Schienenrahmen nach unten, bis die blauen Riegel einrasten. Abbildung 57. Schließen des Rahmens 3. Befestigen Sie die Kraftplatte am Prozessorsockel, indem Sie die Schrauben der Reihe nach (1, 2, 3) anziehen. Wenn alle drei Schrauben vollständig eingedreht sind, wird der Sockel aktiviert.
-
Seite 83: Einsetzen Des Kühlkörpers
Abbildung 58. Befestigen der Kraftplatte Nächste Schritte Installieren Sie den Kühlkörper. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Einsetzen des Kühlkörpers Voraussetzungen Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor oder die Systemplatine austauschen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors. - Seite 84 Abbildung 59. Auftragen von Wärmeleitpaste VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. ANMERKUNG: Die Spritze für die Wärmeleitpaste ist zum einmaligen Gebrauch bestimmt nur. Entsorgen Sie die Spritze nach der Verwendung.
-
Seite 85: Erweiterungskarten Und Erweiterungskarten-Riser
Riser nicht unterstützt wird oder fehlt. Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt Troubleshooting für Erweiterungskarten im Troubleshooting-Handbuch Dell EMC PowerEdge-Server unter www.dell.com/poweredgemanuals. - Seite 86 Die folgende Tabelle enthält Vorschläge für die Installation von Erweiterungskarten hinsichtlich bestmöglicher Kühlung und mechanischer Unterbringung. Die Erweiterungskarten mit der höchsten Priorität müssen zuerst installiert werden und dabei die angegebene Steckplatzpriorität erhalten. Alle anderen Erweiterungskarten müssen nach Kartenpriorität und in der Reihenfolge der Steckplatzpriorität installiert werden.
- Seite 87 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 1 Gb) Broadcom (NIC: 1 Gb) Mellanox (NIC: HDR100 VPI) Mellanox (NIC: HDR VPI) Foxconn (externer Adapter) Inventec (BOSS) Inventec (fPERC) Interner Steckplatz Foxconn (fPERC) Interner Steckplatz Mellanox (OCP 100 Gb) Interner Steckplatz Mellanox (OCP 50 Gb) Interner Steckplatz Broadcom (OCP: 25 Gb)
- Seite 88 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten QLogic (HBA: FC16) 1, 2, 3 Intel (NIC: 10 Gb) 1, 2, 3 Broadcom (NIC: 10 Gb) 1, 2, 3 QLogic (NIC: 10 Gb) 1, 2, 3 Intel (NIC: 1 Gb) 1, 2, 3 Broadcom (NIC: 1 Gb) 1, 2, 3 Mellanox (NIC: HDR100 VPI)
- Seite 89 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten QLogic (HBA: FC32) Emulex (HBA: FC16) QLogic (HBA: FC16) Intel (NIC: 10 Gb) Broadcom (NIC: 10 Gb) QLogic (NIC: 10 Gb) Intel (NIC: 1 Gb) Broadcom (NIC: 1 Gb) Foxconn (externer Adapter) Inventec (BOSS) Samsung (PCIe-SSD) Intel (PCIe-SSD) Mellanox (NIC 100 Gb)
- Seite 90 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 1 Gb) 1, 2 Broadcom (NIC: 1 Gb) 1, 2 Foxconn (externer Adapter) 1, 2 Inventec (fPERC) Interner Steckplatz Foxconn (fPERC) Interner Steckplatz Mellanox (OCP 100 Gb) Interner Steckplatz Mellanox (OCP 50 Gb) Interner Steckplatz Broadcom (OCP: 25 Gb) Interner Steckplatz...
-
Seite 91: Entfernen Des Erweiterungskarten-Risers
Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 1 Gb) Broadcom (NIC: 1 Gb) Foxconn (externer Adapter) Inventec (BOSS) Samsung (PCIe-SSD) Intel (PCIe-SSD) Inventec (fPERC) Interner Steckplatz Foxconn (fPERC) Interner Steckplatz Mellanox (OCP 100 Gb) Interner Steckplatz Mellanox (OCP 50 Gb) Interner Steckplatz Broadcom (OCP: 25 Gb) Interner Steckplatz... - Seite 92 Abbildung 61. Entfernen des Erweiterungskarten-Risers (Riser 1) 2. Riser 2: Drücken Sie auf die blaue Taste auf dem Riser, greifen Sie den Erweiterungskarten-Riser an den Griffstellen und heben Sie ihn aus dem Riser-Anschluss auf der Systemplatine. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz.
- Seite 93 Abbildung 63. Entfernen des Erweiterungskarten-Risers (Riser 3) 4. Riser 4: Drücken Sie auf die blaue Lasche auf dem Riser, greifen Sie den Erweiterungskarten-Riser an der Griffstelle und heben Sie ihn aus dem Riser-Anschluss auf der Systemplatine. Abbildung 64. Entfernen des Erweiterungskarten-Risers (Riser 4) Nächste Schritte Setzen Sie den Erweiterungskarten-Riser wieder ein.
-
Seite 94: Installieren Des Erweiterungskarten-Risers
Installieren des Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Falls zuvor entfernt, installieren Sie die Erweiterungskarten wieder in den Erweiterungskarten-Risern. Schritte 1. Halten Sie den Erweiterungskarten-Riser an den Rändern oder den Griffstellen und richten Sie die Bohrungen auf dem Erweiterungskarten-Riser auf die Führungen auf der Systemplatine aus. - Seite 95 Abbildung 67. Installieren des Erweiterungskarten-Risers (Riser 3) Abbildung 68. Installieren des Erweiterungskarten-Risers (Riser 4) Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel erneut an die Erweiterungskarte an. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. 3.
-
Seite 96: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser
Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. 3. Trennen Sie gegebenenfalls alle angeschlossenen Kabel von der Erweiterungskarte. Schritte 1. - Seite 97 Abbildung 70. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 3. Wenn die Erweiterungskarte nicht ersetzt werden soll, setzen Sie ein Abdeckblech ein und schließen Sie den Kartenrückhalteriegel. Abbildung 71. Einsetzen des Abdeckblechs Nächste Schritte 1. Falls zutreffend, installieren Sie eine Erweiterungskarte im Erweiterungskarten-Riser.
-
Seite 98: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser
Installieren einer Erweiterungskarte im Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Wenn Sie eine neue Erweiterungskarte installieren, packen Sie diese aus und bereiten Sie die Karte für die Installation vor. ANMERKUNG: Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde. - Seite 99 Abbildung 73. Einsetzen einer Erweiterungskarte im Erweiterungskarten-Riser ANMERKUNG: Drücken Sie auf den schwarzen Kartenhalter, um die Karte im Riser zu befestigen. Abbildung 74. Schließen des Kartenhalters auf dem Erweiterungskarten-Riser Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. Installieren und Entfernen von Systemkomponenten...
-
Seite 100: Optionaler Serieller Com-Port
2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. 3. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Optionaler serieller COM-Port Entfernen des seriellen COM-Ports Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. -
Seite 101: Installieren Des Seriellen Com-Ports
Installieren des seriellen COM-Ports Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Erweiterungskarten-Riser. 4. Trennen Sie das Kabel des seriellen COM-Ports vom Anschluss auf der hinteren E/A-Platine. Schritte 1. -
Seite 102: Optionales Idsdm-Modul
Optionales IDSDM-Modul Entfernen des IDSDM-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. 3. Wenn Sie das IDSDM-Modul austauschen, entfernen Sie die microSD-Karten. ANMERKUNG: Vermerken Sie auf jeder SD-Karte vorübergehend die Nummer ihres Steckplatzes, bevor Sie sie entfernen. -
Seite 103: Microsd-Karte
Abbildung 78. Einbauen des IDSDM-Moduls Nächste Schritte Setzen Sie die MicroSD-Karten ein. ANMERKUNG: Setzen Sie die microSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. -
Seite 104: Einsetzen Der Microsd-Karte
Abbildung 79. Entfernen der Mikro-SD-Karte Nächste Schritte Setzen Sie die microSD-Karten wieder ein. Einsetzen der MicroSD-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. ANMERKUNG: Stellen Sie bei Verwendung einer MicroSD-Karte in Ihrem System sicher, dass die Option Internal SD Card Port (Anschluss für die interne SD-Karte) im System-Setup aktiviert ist. -
Seite 105: M.2-Ssd-Modul
Abbildung 80. Einsetzen der MicroSD-Karte Nächste Schritte Installieren Sie das IDSDM-Modul.. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. M.2-SSD-Modul Entfernen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. -
Seite 106: Einbauen Des M.2-Ssd-Moduls
Abbildung 81. Entfernen des M.2-SSD-Moduls Nächste Schritte Setzen Sie das M.2-SSD-Modul wieder ein. Einbauen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. 3. Entfernen Sie die BOSS-Karte. Das Verfahren zum Entfernen der BOSS-Karte ähnelt dem Verfahren zum Entfernen der Erweiterungskarte aus dem Erweiterungskarten-Riser. -
Seite 107: Systembatterie
Abbildung 82. Einbauen des M.2-SSD-Moduls Nächste Schritte 1. Installieren Sie die BOSS-Karte. Das Verfahren zum Installieren der BOSS-Karte ähnelt dem Verfahren zum Installieren der Erweiterungskarte im Erweiterungskarten-Riser. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems.. Systembatterie Austauschen der Systembatterie Voraussetzungen... - Seite 108 Abbildung 83. Entfernen der Systembatterie 2. So installieren Sie eine neue Systembatterie: a) halten Sie die Batterie mit dem positiven Pol nach oben und schieben sie unter die Sicherungshalterungen. b) Drücken Sie den Akku in den Anschluss, bis sie einrastet. Abbildung 84.
-
Seite 109: Optionale Interne Usb-Karte
f. Rufen Sie das System-Setup auf. Wenn Datum und Uhrzeit immer noch falsch sind, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. Optionale interne USB-Karte ANMERKUNG: Um den internen USB-Anschluss auf der Systemplatine ausfindig zu machen, lesen Sie die Informationen im Abschnitt Jumper und Anschlüsse auf der Systemplatine. -
Seite 110: Eingriffschalter
Schritte 1. Verbinden Sie den USB-Schlüssel mit der internen USB-Karte. 2. Richten Sie die interne USB-Karte auf den Anschluss auf der Systemplatine aus und drücken Sie fest darauf, bis die interne USB-Karte einrastet. Abbildung 86. Installieren der internen USB-Karte Nächste Schritte Installieren Sie die Erweiterungskarten-Riser. -
Seite 111: Installieren Des Eingriffsschaltermoduls
Abbildung 87. Entfernen des Eingriffsschaltermoduls Nächste Schritte Bauen Sie das Eingriffsschaltermodul wieder ein. Installieren des Eingriffsschaltermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Erweiterungskarten-Riser. -
Seite 112: Optionale Ocp-Karte
Abbildung 88. Installieren des Eingriffsschaltermoduls Nächste Schritte Installieren Sie den Erweiterungskarten-Riser. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Optionale OCP-Karte Entfernen der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. -
Seite 113: Installieren Der Ocp-Karte
Abbildung 89. Entfernen der OCP-Karte Nächste Schritte Setzen Sie die OCP-Karte wieder ein. Installieren der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie den Erweiterungskarten-Riser. -
Seite 114: Netzteil
Abbildung 90. Installieren der OCP-Karte Nächste Schritte Installieren Sie den Erweiterungskarten-Riser 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Netzteil ANMERKUNG: Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen Handbuch für Lifecycle Controller unter über die Konfiguration von Ersatzteilen finden Sie im www.dell.com/... -
Seite 115: Entfernen Eines Netzteilplatzhalters
Die Hot-Spare-Funktion kann über die iDRAC-Einstellungen konfiguriert werden. Weitere Informationen finden Sie im iDRAC- Benutzerhandbuch unter www.dell.com/poweredgemanuals. Entfernen eines Netzteilplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Heben Sie den Platzhalter aus dem System heraus. VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss der Netzteilplatzhalter im zweiten Netzeilschacht in einer nicht redundanten Konfiguration installiert sein. -
Seite 116: Netzteil Installieren
Abbildung 91. Netzteil entfernen Nächste Schritte Setzen Sie das Netzteil wieder ein oder installieren Sie den Netzteilplatzhalter. Netzteil installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Stellen Sie bei Systeme, die redundante Netzteile unterstützen, sicher, dass beide Netzteile vom gleichen Typ sind und die maximale Ausgangsleistung identisch ist. -
Seite 117: Modul Vertrauenswürdige Plattform
Nächste Schritte 1. Falls Sie den Kabelführungsarm entriegelt oder entfernt haben, setzen Sie ihn wieder ein bzw. verriegeln Sie ihn wieder. Weitere Informationen über das Kabelmanagement beim Entfernen oder Installieren von Netzteilen, während sich das System im Rack befindet, finden Sie in der Dokumentation zum Zubehör für das Kabelmanagement unter www.dell.com/poweredgemanuals. 2. -
Seite 118: Initialisieren Des Tpm Für Benutzer
Abbildung 93. Installieren des TPM-Moduls Initialisieren des TPM für Benutzer Schritte 1. Initialisieren Sie das TPM. Weitere Informationen finden Sie unter Initialisieren des TPM für Benutzer. 2. Die TPM Status (TPM-Status) ändert sich zu Enabled (Aktiviert). Initialisieren des TPM 1.2 für Benutzer Schritte 1. - Seite 119 erstellen. Diesen Wiederherstellungsschlüssel sollten Sie unbedingt erstellen und sicher speichern. Sollte es einmal erforderlich sein, die Systemplatine zu ersetzen, müssen Sie zum Neustarten des Systems oder Programms den Wiederherstellungsschlüssel angeben, bevor Sie auf die verschlüsselten Daten auf den Laufwerken zugreifen können. 1.
-
Seite 120: Einsetzen Der Systemplatine
Einsetzen der Systemplatine Voraussetzungen ANMERKUNG: Ersetzen Sie vor dem Austausch der Systemplatine das alte iDRAC-MAC-Adressetikett im Informationsschild mit dem iDRAC-MAC-Adressetikett der neuen Systemplatine. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. -
Seite 121: Wiederherstellen Der Service-Tag-Nummer Mit Easy Restore
Prozessor Kühlkörper Speichermodule Lüftermodule Kühlgehäuse (falls installiert) 2. Verbinden Sie alle Kabel mit der Systemplatine. ANMERKUNG: Achten Sie darauf, die Kabel im System entlang der Gehäusewand zu führen und mit der Kabelhalterung zu sichern. 3. Stellen Sie sicher, dass Sie die folgenden Schritte ausführen: a. -
Seite 122: Lom-Karte Und Hintere E/A-Platine
4. Geben Sie die Service-Tag-Nummer ein. ANMERKUNG: Sie können die Service-Tag-Nummer nur dann eingeben, wenn das Feld Service-Tag-Nummer (Service-Tag-Nummer) leer ist. Stellen Sie sicher, dass Sie die richtige Service-Tag-Nummer eingeben. Nachdem Sie die Service-Tag-Nummer eingegeben haben, kann sie nicht mehr aktualisiert oder geändert werden. 5. - Seite 123 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie die Systemplatine. Schritte 1. Richten Sie die Anschlüsse und Steckplätze auf der LOM-Karte oder der hinteren E/A-Platine auf den Anschluss und die Abstandshalter auf der Systemplatine aus. 2.
-
Seite 124: Jumper Und Anschlüsse
Jumper und Anschlüsse In diesem Thema erhalten Sie einige grundlegende und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinender Platine im System beschrieben. Mit den Jumpern auf der Systemplatine können Sie das System deaktivieren und Kennwörter zurücksetzen. Um Komponenten und Kabel korrekt zu installieren, müssen Sie die Anschlüsse auf der Systemplatine kennen. -
Seite 125: Jumper-Einstellungen Auf Der Systemplatine
15. Netzteil 1 16. Stromversorgung der BOSS-Karte 17. Rechtes Bedienfeld 18. PWRD_EN (Jumper) 19. NVRAM_CLR (Jumper) 20. DIMMs für Prozessor-1-Kanäle E, F, G, H 21. Lüfter 4 22. Prozessor 1 23. Lüfter 3 24. xGMI/PCIe/NVMe-Anschluss 4 25. DIMMs für Prozessor-1-Kanäle A, B, C, D 26. - Seite 126 ANMERKUNG: Die vorhandenen Kennwörter werden erst deaktiviert (gelöscht), wenn das System mit dem Jumper auf den Stiften 4 und 6 gestartet wird. Um ein neues System- und/oder Setup-Kennwort zu vergeben, muss der Jumper zurück auf die Stifte 2 und 4 gesetzt werden. ANMERKUNG: Wenn Sie ein neues System- bzw.
-
Seite 127: Technische Daten
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gewicht des Systems • Technische Daten des Prozessors • PSU – Technische Daten • Unterstützte Betriebssysteme • Kühlungslüfter – Technische Daten •... -
Seite 128: Gehäuseabmessungen
Gehäuseabmessungen Abbildung 99. Gehäuseabmessungen Tabelle 51. PowerEdge R6525 – Gehäuseabmessungen Laufwerke Acht Laufwerke 482,0 mm 434,0 mm 42,8 mm 700,7 mm 736,27 mm Mit Blende: 35,84 mm (18,97 Zoll) (17,08 Zoll) (1,68 Zoll) (21,58 Zoll) (28,98 Zoll) (1,4 Zoll) (Winkel zu... -
Seite 129: Gewicht Des Systems
AMD EPYC-Prozessor der 7002-Serie Zwei PSU – Technische Daten Das PowerEdge R6525-System unterstützt bis zu zwei Wechselstrom- oder Gleichstromnetzteile. WARNUNG: Anweisungen nur für ausgebildete Elektriker: Systeme, in denen Gleichstromnetzteile mit -(48–60) VDC oder 240 VDC verwendet werden, sind gemäß den Artikeln 110-5, 110-6, 110-11, 110-14 und 110-17 des National Electrical Code, American National Standards Institute (ANSI)/ National Fire Protection Association (NFPA) 70 für Orte mit eingeschränktem Zugang vorgesehen. -
Seite 130: Kühlungslüfter - Technische Daten
Weitere Informationen zu den spezifischen Versionen und Ergänzungen finden Sie unter https://www.dell.com/support/home/Drivers/ SupportedOS/poweredge-r6525. Kühlungslüfter – Technische Daten Das PowerEdge R6525-System unterstützt bis zu vier Dual-Kühlungslüftermodule der standardmäßigen Lüfter (STD), Hochleistungslüfter (HPR) oder Lüfter mit extrem hoher Leistung (VHP). Abbildung 100. Dual-Lüftermodul ANMERKUNG: Der kombinierte Einsatz von STD-, HPR- oder VHP-Lüftern wird nicht unterstützt. -
Seite 131: Arbeitsspeicher - Technische Daten
Steckplatz Steckplatzlänge Steckplatz 3 R3a (Riser 3) x16 PCIe Low-Profile Halbe Baulänge Arbeitsspeicher – Technische Daten Das PowerEdge R6525-System unterstützt die folgenden Speicherspezifikationen für den Normalbetrieb. Tabelle 56. Arbeitsspeicher – Technische Daten Einzelprozessor Zwei Prozessoren DIMM- DIMM-Typ DIMM-Rank Kapazität RAM (Maximum) -
Seite 132: Ports Und Anschlüsse - Technische Daten
100 GbE x 2 Serieller Anschluss – Technische Daten Das PowerEdge R6525-System unterstützt einen optionalen seriellen Anschluss (Kartentyp). Hierbei handelt es sich um einen 9-poligen Anschluss, Data Terminal Equipment (DTE), 16550-konform. Die optionale serielle Anschlusskarte wird ähnlich eines Erweiterungskarten-Abdeckblechs installiert. -
Seite 133: Grafik - Technische Daten
ANMERKUNG: Verwenden Sie SD-Karten der Marke Dell EMC, die den IDSDM-konfigurierten Systemen entsprechen. Grafik – Technische Daten Das PowerEdge R6525-System unterstützt den integrierten Matrox G200-Grafikcontroller mit 16 MB Videoframebuffer. Tabelle 62. Unterstützte Optionen für die Auflösung des vorderen Videoanschlusses Lösung... - Seite 134 Temperatur Technische Daten Prozentbereiche für Luftfeuchtigkeit (zu jeder Zeit 8 % relative Luftfeuchtigkeit mit -12 °C Mindesttaupunkt bis 80 % relative nicht kondensierend) Luftfeuchtigkeit mit 21 °C Maximaltaupunkt Betriebshöhe – Leistungsreduzierung Die maximale Temperatur verringert sich um 1 °C / 300 m (1,8 °F / 984 ft) oberhalb von 900 m (2953 ft).
-
Seite 135: Thermische Beschränkungen Für Luft
Tabelle 69. Technische Daten für maximal zulässige Stoßwirkung Maximal zulässige Stoßeinwirkung Technische Daten Während des Betriebs Sechs nacheinander ausgeführte Stöße mit 6 G von bis zu 11 ms Dauer in positiver und negativer X-, Y- und Z-Richtung. Speicher Sechs nacheinander ausgeführte Stöße mit 71 g von bis zu 2 ms Dauer in positiver und negativer X-, Y- und Z-Richtung (ein Stoß... - Seite 136 Konfiguration 4 x 3,5-Zoll- 8 x 2,5-Zoll- 10 x 2,5-Zoll-SAS 10 x 2,5-Zoll-NVMe Laufwerk Laufwerk Speicher hinten 3 LP/ 2 FH 3 LP/ 2 FH 3 LP/ 2 FH 3 LP/ 2 FH CPU TDP Max. CPU cTDP 225 W 240 W HPR-Lüfter HPR-Lüfter...
-
Seite 137: Systemdiagnose Und Anzeigecodes
Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Status-LEDs • Anzeigecodes für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Display • NIC-Anzeigecodes • Netzteil-Anzeigecodes • Laufwerksanzeigecodes •... -
Seite 138: Anzeigecodes Für Systemzustand Und System-Id
Symbol Beschreibung Zustand Fehlerbehebung Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. Stromanzeige Die Anzeige blinkt gelb, wenn im Weitere Informationen zu dem jeweiligen Problem finden System ein elektrischer Fehler Sie im Systemereignisprotokoll oder in den aufgetreten ist (z. -
Seite 139: Idrac Quick Sync 2-Anzeigecodes
iDRAC Quick Sync 2-Anzeigecodes Das iDRAC Quick Sync 2-Modul (optional) befindet sich im linken Bedienfeld des Systems. Tabelle 76. iDRAC Quick Sync 2-Anzeigen und Beschreibungen iDRAC Quick Sync 2- Zustand Fehlerbehebung Anzeigecode Aus (Standardeinstellung) Zeigt an, dass die iDRAC Quick Sync 2- Wenn die LED nicht aufleuchtet, bringen Sie das Funktion ausgeschaltet ist. -
Seite 140: Lcd-Display
iDRAC Direct-LED- Zustand Anzeigecode Blinkt grün (leuchtet zwei Weist darauf hin, dass der angeschlossene Laptop oder das angeschlossene Tablet erkannt wird. Sekunden und leuchtet zwei Sekunden nicht) Erlischt Weist darauf hin, dass der Laptop oder das Tablet nicht angeschlossen ist. LCD-Display Auf dem LCD-Display werden Systeminformationen, Status- und Fehlermeldungen angezeigt, die darüber informieren, ob das System ordnungsgemäß... -
Seite 141: Anzeigen Des Startbildschirms
Anzeigen des Startbildschirms Im Startbildschirm werden die vom Benutzer konfigurierbaren Informationen über das System angezeigt. Dieser Bildschirm wird beim normalen Systembetrieb angezeigt, wenn keine Status- oder Fehlermeldungen vorhanden sind. Wenn das System ausgeschaltet wird und keine Fehler vorliegen, wechselt das LCD nach fünf Minuten ohne Benutzereingabe in den Stand-by-Modus. Drücken Sie eine beliebige Taste am LCD, um es einzuschalten. -
Seite 142: Nic-Anzeigecodes
Option Beschreibung Temperatur Zeigt die Temperatur des Systems in Grad Celsius oder Fahrenheit an. Das Anzeigeformat lässt sich im Untermenü Set home des Setup-Menüs konfigurieren. NIC-Anzeigecodes Jeder NIC verfügt an der Rückseite des Systems über Anzeigen, die Auskunft über den Aktivitäts- und Verbindungsstatus geben. Die LED- Aktivitätsanzeige zeigt an, ob Daten durch den NIC fließen, und die LED-Verbindungsanzeige zeigt die Geschwindigkeit des verbundenen Netzwerks. - Seite 143 Abbildung 105. Statusanzeige des Wechselstromnetzteils 1. Griff des Wechselstromnetzteils 2. Sockel 3. Entriegelungsriegel Tabelle 82. Codes für die Statusanzeige des Wechselstromnetzteils Betriebsanzeigecodes Zustand Grün Zeigt an, dass eine zulässige Energiequelle mit dem Netzteil verbunden und das Netzteil in Betrieb ist. Gelb blinkend Zeigt ein Problem mit dem Netzteil an.
-
Seite 144: Laufwerksanzeigecodes
Betriebsanzeigecodes Zustand Nicht eingeschaltet Zeigt an, dass das System nicht mit dem Internet verbunden ist. Grün blinkend Wenn Sie ein Netzteil bei laufendem Betrieb hinzufügen, blinkt es fünf Mal grün bei einer Frequenz von 4 Hz und erlischt. Dies zeigt eine Netzteil-Fehlpaarung aufgrund von Effizienz, Funktionsumfang, Funktionsstatus oder unterstützter Spannung VORSICHT:... -
Seite 145: Verwenden Der Systemdiagnose
ANMERKUNG: Das Verhalten der Laufwerkstatusanzeige wird durch Storage Spaces Direct verwaltet. Es werden möglicherweise nicht alle Laufwerkstatusanzeigen verwendet. Tabelle 84. Laufwerksanzeigecodes Laufwerkstatusanzeigecode Zustand Blinkt zweimal pro Sekunde grün Zeigt an, dass das Laufwerk identifiziert oder für das Entfernen vorbereitet wird. Zeigt an, dass das Laufwerk zum Entfernen bereit ist. -
Seite 146: Bedienelemente Der Systemdiagnose
Schritte 1. Wenn das System startet, drücken Sie die Taste F11. 2. Wählen Sie mithilfe der vertikalen Pfeiltasten Systemprogramme > Diagnose starten aus. 3. Drücken Sie alternativ, wenn das System gestartet wird, F10 und wählen Sie Hardwarediagnose > Hardwarediagnose ausführen aus. -
Seite 147: Wie Sie Hilfe Bekommen
Sie können den Quick Resource Locator (QRL) auf dem Informationsschild auf der Vorderseite des R6525-Systems verwenden, um auf die Informationen zum Dell EMC PowerEdge R6525-System zuzugreifen.Ein weiterer QRL für den Zugriff auf Produktinformationen befindet sich auf der Oberseite der Systemabdeckung. -
Seite 148: Quick Resource Locator (Qrl) Für Das Poweredge R6525-System
Support von Dell EMC. • Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. •... -
Seite 149: Dokumentationsangebot
So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: • Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle. 2. Klicken Sie auf das benötigte Produkt oder die Produktversion. - Seite 150 Sie im Benutzerhandbuch Dell OpenManage Server Administrator User’s Guide. Weitere Informationen über das Installieren und www.dell.com/serviceabilitytools Verwenden von Dell SupportAssist finden Sie im zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise. Weitere Informationen über Partnerprogramme www.dell.com/openmanagemanuals von Enterprise Systems Management siehe Dokumente zu OpenManage Connections Enterprise Systems Management.
- Seite 151 Task Dokument Speicherort Grundlegendes zu Ereignis- Informationen zu den Ereignis- und www.dell.com/qrl und Fehlermeldungen Fehlermeldungen, die von der System-Firmware und den Agenten generiert werden, die die Systemkomponenten überwachen, finden Sie unter „Error Code Lookup“ (Fehlercode-Suche). Fehlerbehebung beim System Weitere Informationen zur Identifizierung und www.dell.com/poweredgemanuals Fehlerbehebung von PowerEdge-Servern finden Sie im Handbuch zur Fehlerbehebung der Server.
