A
Presa del connettore degli
elettrodi per defibrillazione. Presa per la
connessione del cavo degli elettrodi del
defibrillatore. Una spia sulla presa lampeggia
quando il defibrillatore FR3 è acceso per
indicare la posizione della presa.
B
Pulsante di accensione/
spegnimento verde. Accende il
defibrillatore FR3 e avvia i messaggi vocali e
di testo. Premendo il pulsante un seconda
volta, viene visualizzata la schermata di stato
e il defibrillatore FR3 si spegne.
C
Spia verde di dispositivo pronto
all'uso. Segnala quando il defibrillatore FR3
è pronto all'uso.
D
Microfono. Si può usare per
registrazioni audio sul luogo dell'incidente.
E
Presa per attivatore pediatrico.
Ospita l'attivatore pediatrico del defibrillatore
FR3, un accessorio opzionale che consente di
attivare i protocolli di trattamento pediatrici
per pazienti di età inferiore agli 8 anni o di
peso inferiore ai 25 kg.
90
I
A
B
C
D
E
F
G
H

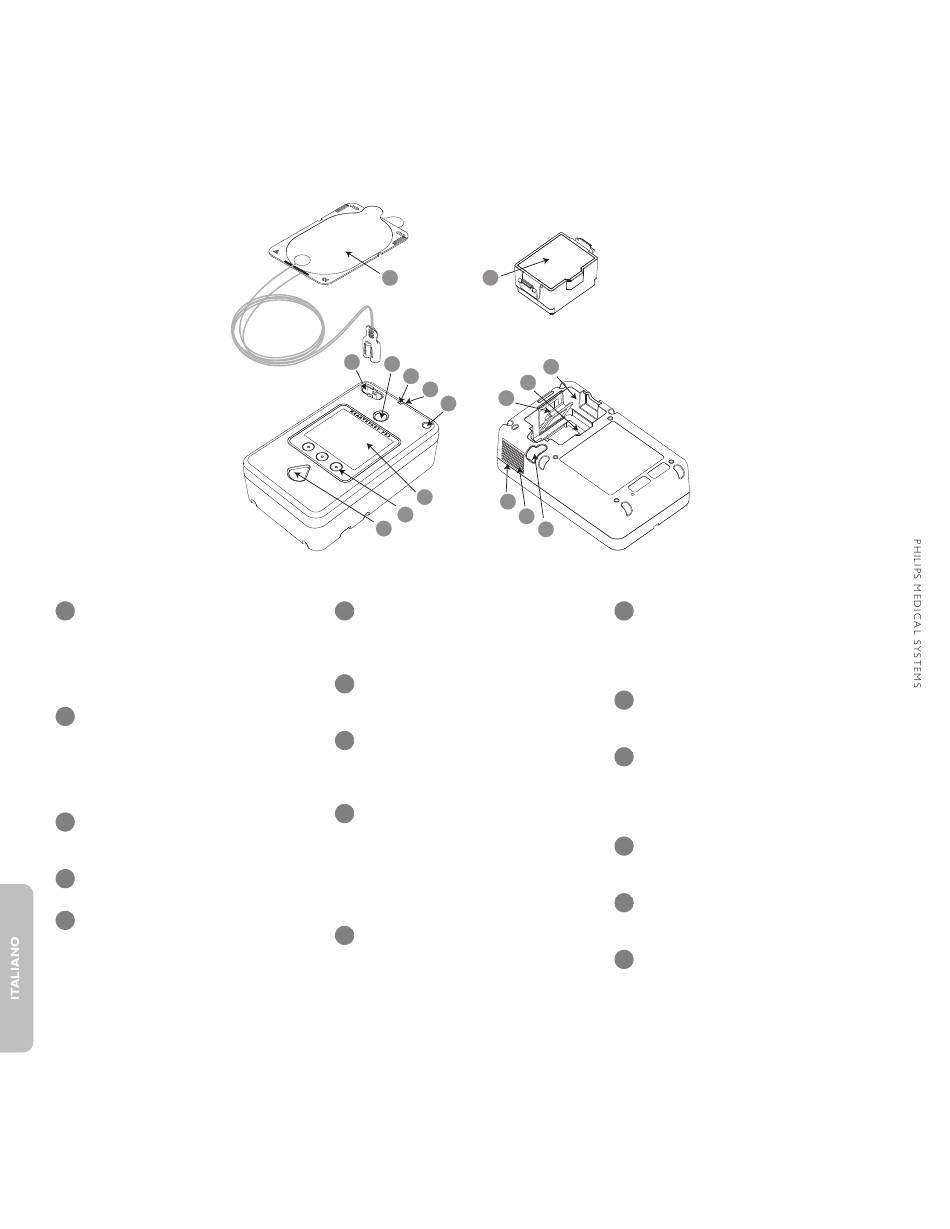

Schema: Il defibrillatore HeartStart FR3
F
Schermo. Visualizza messaggi di testo,
grafici e dati sull'incidente. Il defibrillatore
FR3 con ECG visualizza anche il tracciato
ECG del paziente, se configurato.
G
Pulsanti di opzione (tre). Se
premuti, consentono di attivare la funzione
corrispondente specificata sullo schermo.
H
Pulsante Scarica arancione.
Controlla l'erogazione della scarica e
lampeggia quando il defibrillatore FR3 è
pronto per l'erogazione.
I
Elettrodi SMART Pads III. Elettrodi
autoadesivi completi di cavo e connettore.
Se si utilizza una valigetta FR3 System e/o il
portaelettrodi di sicurezza, collocare gli
elettrodi nel portaelettrodi di sicurezza e
precollegare gli elettrodi al defibrillatore FR3
per l'autotest automatico.
J
Batteria. Batteria usata per alimentare
il defibrillatore FR3.
J
K
L
M
N
O
P
K
Vano batteria. Fornisce il
collegamento elettrico per la batteria
installata e contiene lo slot per la scheda dati
e l'alloggiamento per il modulo wireless
Bluetooth®.
L
Slot per scheda dati. Alloggiamento
che ospita la scheda dati opzionale. Si trova
sotto la batteria nel vano batteria.
M
Alloggiamento per modulo
wireless Bluetooth. Ospita il modulo
accessorio opzionale di ricetrasmissione.
Si trova dietro uno sportello rimovibile nel
vano batteria.
N
Altoparlante. Quando necessario,
emette i messaggi vocali e i segnali acustici di
avvertenza del defibrillatore FR3.
O
Segnalatore acustico. Emette i
segnali acustici di avvertenza in alcune
situazioni.
P
Connettore accessori. Connettore
da utilizzare in futuro.
