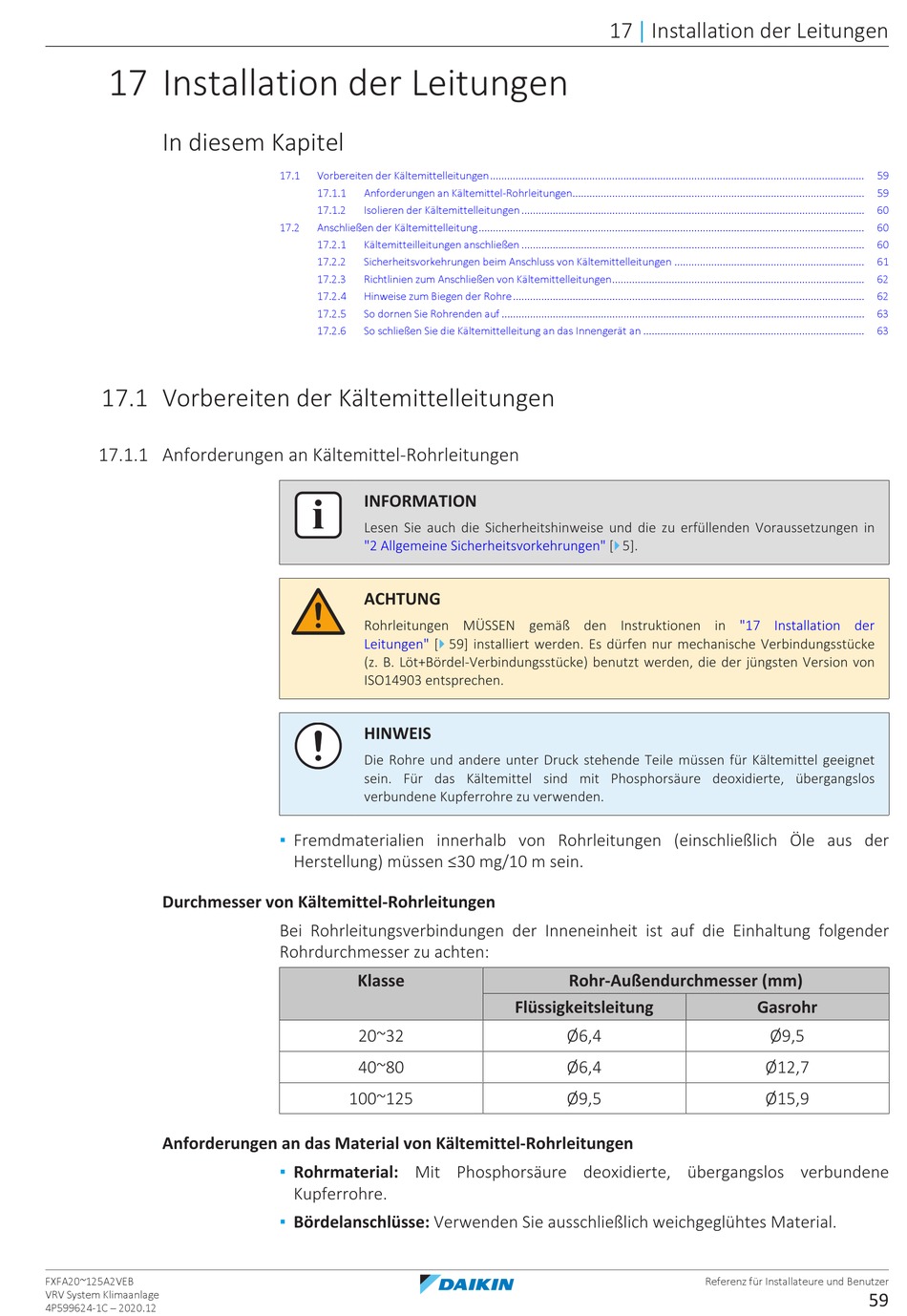

17 Installation der Leitungen

In diesem Kapitel
17.1 Vorbereiten der Kältemittelleitungen
17.1.1 Anforderungen an Kältemittel-Rohrleitungen
Durchmesser von Kältemittel-Rohrleitungen
Anforderungen an das Material von Kältemittel-Rohrleitungen
FXFA20~125A2VEB
VRV System Klimaanlage
4P599624-1C – 2020.12
