Accesorii
Nr.
catalog Descriere
23478 Set matriţă poanson decupare circulară w/1/2", 3/4", 1", 11/4", 11/2", 2"
şi cutie
23492 Set matriţă poanson decupare circulară w/21/2", 3", 31/2", 4" şi cutie
44133 Set matriţă poanson decupare circulară cu M 16, 20, 25, 32, 40,
2 bolţuri de tragere, 3 distanţiere şi burghiu
52278 Set accesorii PH-60C cu bolţuri de tragere, burghiu în trepte,
adaptor filet şi distanţiere
52368 Bolţ tragere 3/4 - 16
52373 Bolţ tragere 3/8 - 24
52378 Burghiu în trepte
52383 Adaptor filet 11/8 - 12 până la 3/4 - 16 Filet Adaptor
52388 Set distanţier decupare circulară
PH-60C Swiv-L-Punch™ fej – Útmutatások
HU
Eredeti használati utasítás fordítása
FIGYELMEZTETÉS
és értelmezze a jelen útmutatót, az elektromos szerszám útmutató-
ját, valamint az összes alkalmazott berendezéshez és anyaghoz tar-
tozó figyelmeztetéseket és útmutatókat.
ŐRIZZE MEG EZT AZ ÚTMUTATÓT!
• A lyukasztási ciklus közben ujját, kezét tartsa távol a lyukasztó-
fejtől. Ha ujja vagy keze beakad a lyukasztóformák, ill. az alkatrészek
és egyéb tárgyak közé, az zúzásos, töréses sérülést, sőt, amputálódást
okozhat.
• Az áramütés okozta súlyos, akár halálos sérülés elkerülése érdeké-
ben energia alatt álló villamos vezetékeken használni tilos. A szer-
szám nem szigetelt. Az energia alatt álló villamos vezetékek közelében
végzett munka során követni kell a megfelelő munkavégzési eljárásokat,
és viselni kell a megfelelő személyi védőfelszerelést.
• A termék használata során nagy erők generálódnak, amelyek eltör-
hetnek, ill. kivethetnek alkatrészeket, sérülést okozva ezzel. Hasz-
nálat közben maradjon távol az eszköztől, és viseljen személyi védőfel-
szerelést, melynek része a megfelelő szemvédelem is.
• Lyukasztás közben ne mozgassa a lyukasztófejet. Lyukasztáskor a
lyukasztófej nagynyomású olajat tartalmaz. A lyukasztófejből kiszaba-
duló nagynyomású olaj a bőrt átszakítva súlyos sérülést okozhat. Ha olaj
fecskendeződik a bőr alá, azonnal forduljon orvoshoz.
• Tilos megkísérelni a sérült fej kijavítását. A hegesztésen, köszörülé-
sen, fúráson, ill. bármi egyéb átalakításon átesett fej használat közben
eltörhet. Kizárólag a jelen útmutatóban leírtak szerint cserélje az alkatré-
szeket. A sérülések kockázatának csökkentése érdekében a sérült fejeket
tegye hulladékba.
Ha kérdései vannak ezen RIDGID® termékkel kapcsolatban:
• Lépjen kapcsolatba a helyi RIDGID-forgalmazóval.
• Látogasson el a www.RIDGID.com címre, és keresse meg a RIDGID helyi
kapcsolattartási pontját.
• Forduljon a Ridge Tool műszaki szolgáltatási részlegéhez az
rtctechservices@emerson.com címen, illetve az USA-ban és Kanadában
a (800) 519-3456 számon.
PH-60C Swiv-L-Punch™ Head Instructions
Ismertetés
A RIDGID® Swiv-L-Punch™ fejet arra tervezték, hogy lyukasztókkal és lyu-
kasztóformákkal (pl. kiütő lyukasztókkal) együtt használva lyukakat készít-
sen lemezanyagokba, pl. lágy- vagy rozsdamentes acéllemezbe.
A szerszám cserélhető fejként (a RIDGID® RE 6/ RE 60 vagy ILSCO elektromos
szerszámgéphez), ill. célszerszám részeként (RIDGID® RE-600 sorozatú szer-
számok) is elérhető.
A lyukasztófej 360 fokban, csuklósan elforgatható, így a szűk helyek is job-
ban hozzáférhetők.
360°-os csuklós elfordulás
¾" – 16 UNF menet a vonócsonkhoz

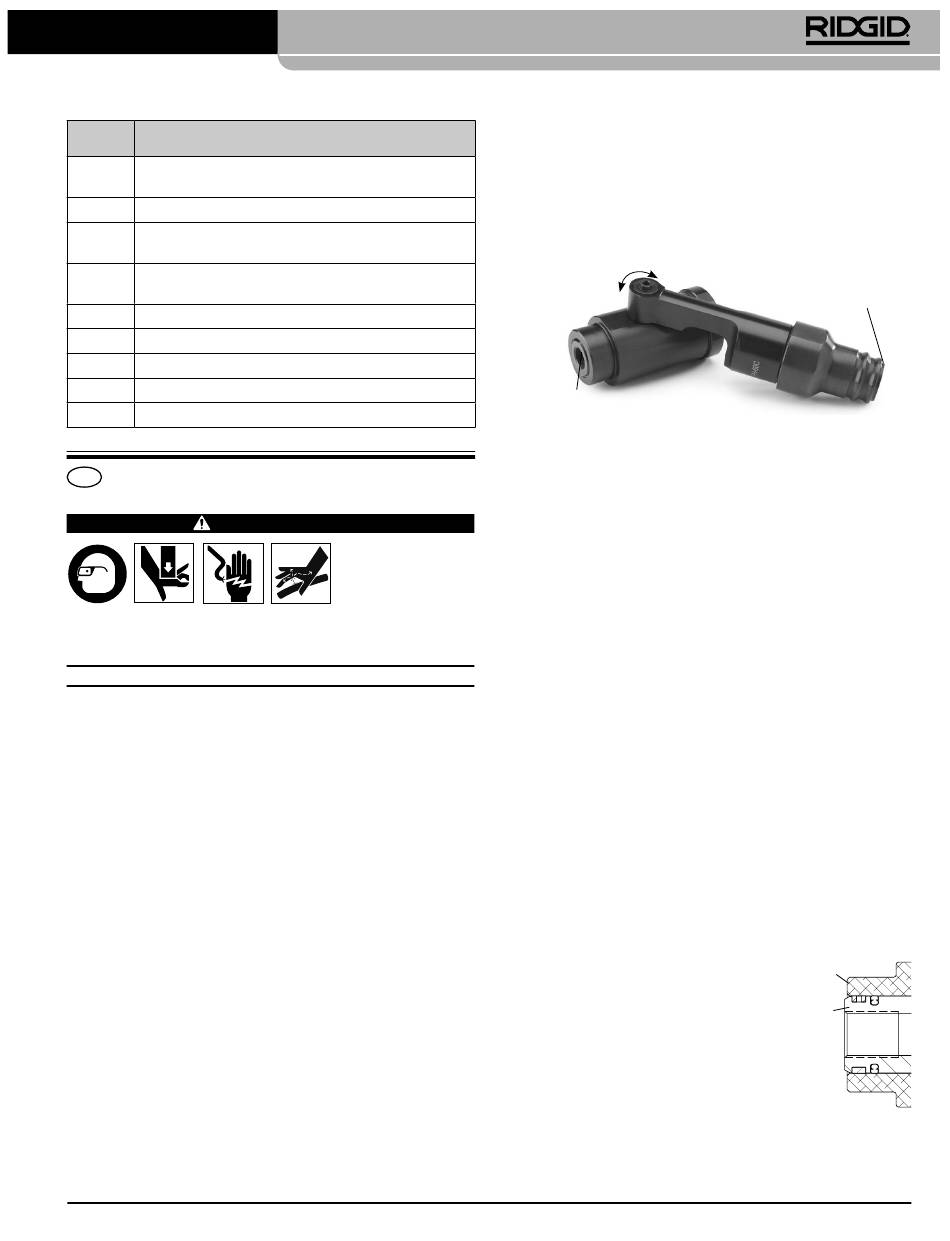

1.ábra – PH-60C Swiv-L lyukasztófej (Cserélhető változat)
Műszaki adatok
Anyagvastagság..............................................Lágyacél – 10-es vastagságig
A súlyos személyi sé-
Max. lyukasztási átmérő.............................5" (120 mm)-ig 12-es vastagságú
rülés veszélyének
csökkentése érdeké-
ben a szerszám hasz-
nálata előtt olvassa el
Húzócsavar menete......................................3/4" (19,0 mm) – 16 UNF
Kompatibilis gyorscsatlakozó
típusok................................................................ 6T QCS
Maximális kimenő erő.................................14.600 lbf (64 kN)
Cserélhető fej súlya.......................................4.4 lb (2,0 kg)
A lyukasztási képesség számos tényezőtől függ, pl. a lyukasztó méretétől/
elrendezésétől, ill. az anyag vastagságától, típusától és keménységétől.
Ezektől és egyéb változóktól függően lehet, hogy nem minden esetben le-
hetséges a lyukasztás.
Ellenőrzés/Karbantartás
Minden használat előtt ellenőrizze, hogy a lyukasztófej nem mutat-e a biz-
tonságos használatot esetleg befolyásoló problémát.
1. Vegye le az akkumulátort az elektromos szerszámgépről.
2. Takarítson le mindennemű olajat, zsírt vagy szennyeződést a szer-
3. Ellenőrizze a fejen az alábbiakat:
(0.134", 3,4 mm)
Rozsdamentes acél – 12-es
vastagságig (0.109" 2,8 mm)
lágyacélban, ill. 14-es vastagságú
rozsdamentes acélban
2" (50,8 mm)-ig 10-es vastagságú
lágyacélban, ill. 14-es vastagságú
rozsdamentes acélban
60kN QCS
számról és a fejről, beleértve a karokat és kezelőelemeket is. Ez segíti
a szemrevételezést, és megelőzi, hogy a gép kicsússzon a markából.
• Megfelelő összeszereltség, teljesség
• Kopás, korrózió vagy egyéb sérülés.
• Olajszivárgás. Ha a húzócsonk dugattyúja
túlnyúlik a szerszám homlokfelületén (2.
ábra), az olajszint alacsony. A lyukasztófe-
jet ekkor szervizeltetni kell – nem szabad
olaj betöltését megkísérelni.
• A fej jelöléseinek megléte és olvasható-
sága.
• A QCS gyorscsatlakozó ellenőrzéséről és
karbantartásáról lásd az elektromos szer-
számgép kézikönyvét.
QCS csatlakozó
Szerszám homlokfelülete
Húzócsonk
dugattyúja
2. ábra – Lyukasztófej
olajszintje
alacsony
