PH-60C Swiv-L-Punch™ Head Instructions
Descriere
Capul RIDGID® Swiv-L-Punch™ este conceput pentru utilizare cu poansoa-
nele şi matriţele (cum sunt matriţele de decupare circulară) pentru a perfora
găuri prin table din materiale cum sunt oţelul moale sau inox.
Unealta este disponibilă fie ca un cap interschimbabil (Pentru RIDGID® RE 6/
RE 60 sau maşina-unealtă electrică ILSCO) sau ca piesă a unei unelte dedica-
te (maşinile-unelte seria RIDGID® RE-600).
Capul de poansonare poate fi rotit şi articulat 360 grade pentru acces mai
bun în zone înguste.
Articulaţie 360°
Filet ¾" – 16 UNF pentru bolţ de tragere

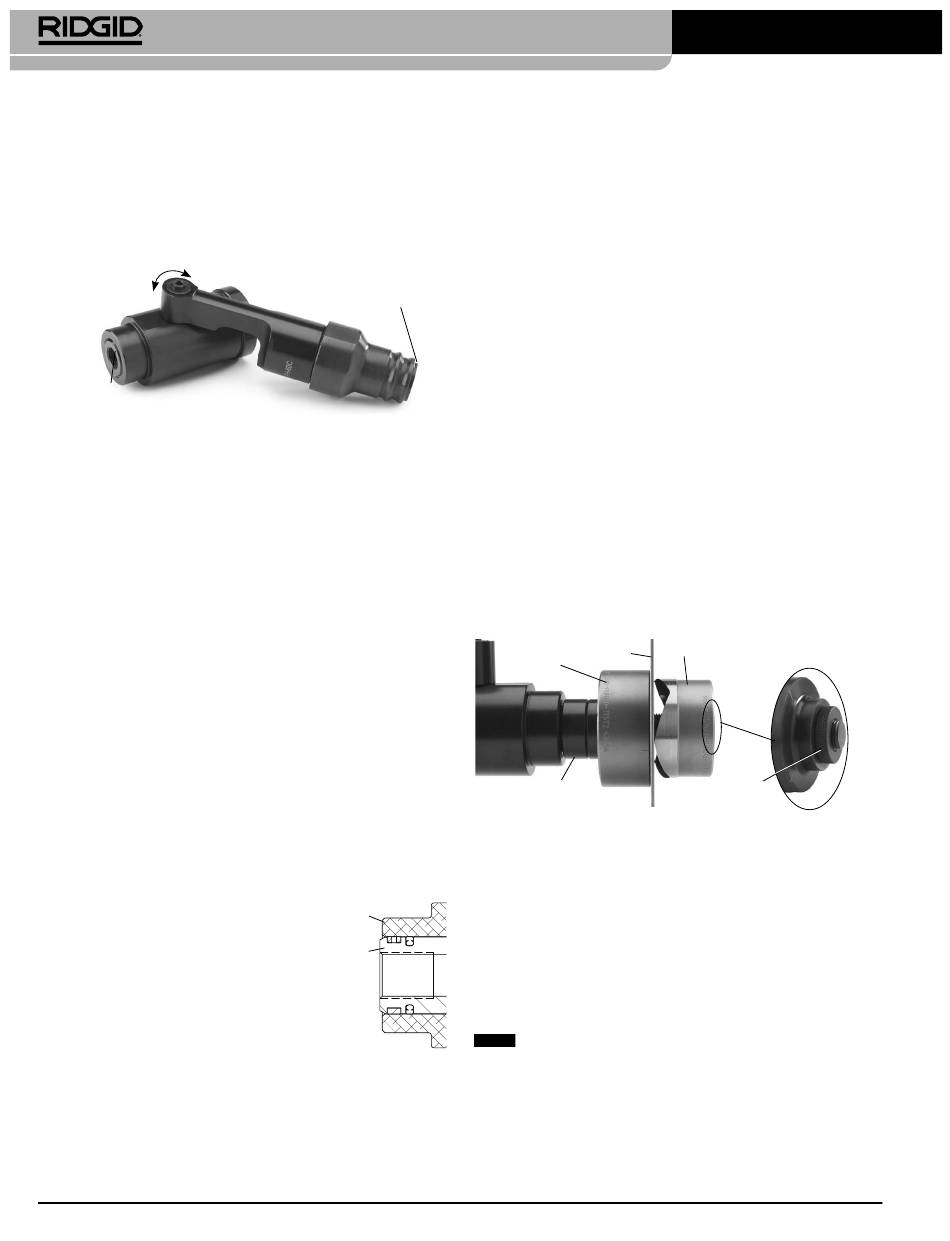

Figura 1 – Cap de poansonare PH-60C Swiv-L-Punch Head (variantă
interschimbabilă)
Specificaţie
Grosime material........................................... Oţel moale - până la calibrul 10
Diametru poanson....................................... Până la 5" (120 mm) în oţel moale
Bolţ filetat tragere..........................................3/4" (19,0 mm) – 16 (UNF)
Compatibil tipurile QCS .............................6T QCS
Forţa activă maximă.....................................14.600 lbf (64 kN)
Greutatea capului interschimbabil.......4.4 lb (2,0 kg)
Capacitatea de ştanţare depinde de o diversitate de factori, care includ di-
mensiunile/configuraţia, grosimea, tipul şi duritatea materialului. Din aceste
motive şi adtorită altor variabile nu întotdeauna pot fi finalizate găurile.
Inspecţii/Întreţinere
Inspectaţi capul de ştanţare înainte de fiecare utilizare pentru probleme
ce ar putea afecta utilizarea în siguranţă.
1. Scoateți bateria din maşina-unealtă electrică.
2. Curățați complet uleiul, unsoarea sau murdăria de pe maşina-unealtă
şi cap, incluzând manetele şi comenzile. Aceasta ajută inspecția şi
ajută la prevenirea scăpării maşinii din mână.
3. Inspectaţi capul la:
• Asamblare corectă şi completitudine.
• Uzură, coroziune sau altă deteriorare.
• Prezenţa şi lizibilitatea marcajelor capu-
lui.
• Vezi manualul mașinii-unelte electrice
pentru inspecție şi întreținerea cuplajului
QCS.
Dacă este detectată orice problemă, nu uti-
lizaţi capul până nu este remediată.
4. Inspectaţi maşina-unealtă electrică şi orice
alt echipament utilizat, aşa cum se indicat în instrucţiunile lor. Asigu-
raţi-vă că celelalte componente ale poansonului de decupare circu-
lară sunt în bună stare de funcţionare.
5. Lubrifiați punctele de pivotare ale capului cu un ulei uşor de uz gene-
ral. Ștergeți orice ulei în exces.
22
Cuplaj QCS
(0.134", 3,4 mm)
Oţel inox – până la calibrul 12
(0.109", 2,8 mm)
calibrul 12 şi oţel inox calibrul 14
Până la 2" (50,8 mm) în oţel moale
calibrul 10 şi oţel inox calibrul 14
60kN QCS
Faţa uneltei
Pistonul
bolţului de
tragere
Figura 2 – Cap poanson
ulei insuficient
Pregătire/operare
Aceste instrucţiuni sunt generalizate pentru multe tipuri de poansoane
de decupare circulară şi matriţe. Respectaţi instrucţiunile specifice pen-
tru montarea şi operarea poansonului de decupare circulară şi matriţei
folosite.
1. Determinaţi grosimea şi tipul de material ce trebuie ştanţat. Asigu-
raţi-vă că este de ştanţat o singură grosime de material. Determinaţi
mărimea orificiului pe care doriţi să-l ştanţaţi. Selectaţi setul adecvat
corespunzător specificaţiei sale.
2. Asiguraţi-vă că toate echipamentele sunt inspectate şi montate con-
form instrucţiunilor producătorului.
3. Marcați locul găurii şi dacă este necesar perforați o gaură de ghidare
1/8" (3 mm) mai mare decât bolțul de tragere (de ex. pentru un bolț de
tragere 3/4" perforați o gaură de ghidare de 7/8" (22 mm).)
4. Scoateți bateria din maşina-unealtă electrică. Înşurubați bolțul de tra-
gere complet în unitatea capului de poansonare. Filetul trebuie să fie
complet angajat pentru a asigura funcționarea corectă, dar nu trebu-
ie să fie strâns.
5. Montaţi distanţierele necesare deasupra bolţului de tragere, conti-
nuând cu matriţa de ştanţare. Aşezaţi semimatriţa în formă de cupă
cu faţa în sens opus maşinii-unelte.
6. Introduceţi bolţul de tragere prin gaura de ghidare în materialul care
trebuie ştanţat.
7. Înşurubaţi semimatriţa-poanson potrivită pe bolţul de tragere cu
muchiile tăietoare spre material. Strângeţi cu mâna până când nu
mai rămân spaţii între cap, distanţier(e), matriţă, material şi poanson.
Dacă există spaţii între piese, matriţele nu vor fi perpendiculare pe
material şi pod deteriora echipamentul sau să cauzeze vătămări.
Este disponibil un adaptor de filete pentru utilizare cu poansoane cu
filete de 11/8" – 12 în vederea conversiei pentru utilizare cu bolţurile de
tragere 3/4" - 16 UNF. Introduceţi complet adaptorul de filet în poan-
son, aşa cum se ilustrează în Figura 3 inserare.
Material
Poanson
Matriţă
Distanţier (dacă
este necesar)
Figura 3 – Pregătirea capului de ştanţare
Asiguraţi-vă că poansonul este complet înşurubat pe bolţul de tra-
gere. Nu operaţi cu poansonul înşurubat parţial pe bolţul de tragere,
deoarece în acest fel se poate deteriora bolţul. Dacă poansonul nu
este complet înşurubat pe bolţul de tragere, poate fi necesară înde-
părtarea unui distanţier.
8. Schimbarea capetelor cu cuplă QCS – Vezi manualul mașinii-unelte
electrice.
9. Cu mâinile uscate montați bateria maşinii-unelte.
10. Cu mâinile departe de cap şi alte componente în mişcare, operaţi maşi-
na-unealtă electrică aşa cum este descris în manualul de operare. Ime-
diat ce gaura este finalizată, eliberaţi întrerupătorul de funcţionare.
Nu ţineţi întrerupătorul de funcţionare până când scula se retrage
NOTĂ
automat. Aceasta ar putea cauza presarea poansonului în matriţă şi dete-
riorarea poansonului/matriţei. Apăsaţi butonul de eliberare a presiunii din
maşina-unealtă electrică pentru a retrage pistonul.
11. Opriţi (OFF) maşina-unealtă electrică şi îndepărtați poansonul din
orificiu. Fiţi atent la orice muchie ascuţită.
Poanson
Adaptor
11/8 – 12 opţional
