User Manual

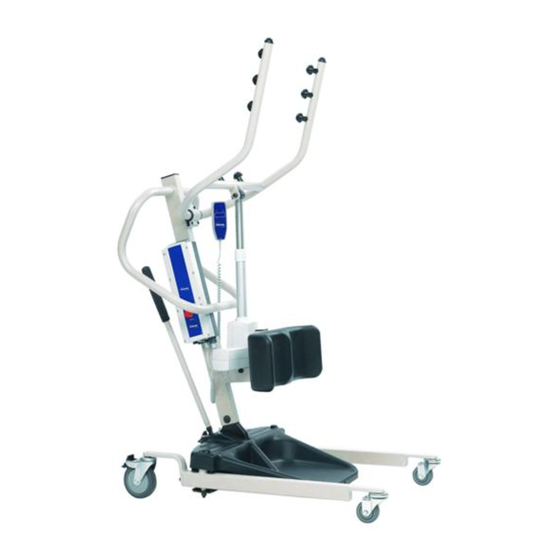

Stand Assist Patient Lift
DEALER: This manual MUST be given to the user of the product.
USER: BEFORE using this product, read this manual and save for future reference.
For more information regarding
Invacare products, parts, and services,
please visit www.invacare.co.uk
RPS350-1E
RPS350-1FR
ES Manual del usuario ...................... página 25
FR Manuel de l'utilisateur ................... page 49
IT Manuale per l'utente.................... pagina 73
PT Manual do utilizador................... página 97
DE Anwenderhandbuch....................seite 121

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Invacare RPS350-1E

Inhaltszusammenfassung für Invacare RPS350-1E

  • Seite 1 DE Anwenderhandbuch....seite 121 DEALER: This manual MUST be given to the user of the product. USER: BEFORE using this product, read this manual and save for future reference. For more information regarding Invacare products, parts, and services, please visit www.invacare.co.uk...

  • Seite 2: Symbol Legend

    DAMAGE MAY RESULT. ACCESSORIES WARNING Invacare products are specifically designed and manufactured for use in conjunction with Invac- are accessories. Accessories designed by other manufacturers have not been tested by Invacare and are not recommended for use with Invacare products.

  • Seite 3: Inhaltsverzeichnis

    TABLE OF CONTENTS TABLE OF CONTENTS SYMBOL LEGEND ....................2 SPECIAL NOTES ....................5 PRODUCT PARAMETERS .................. 6 RPS350-1E and RPS350-1FR Stand Assist Patient Lift ....................6 SECTION 1—GENERAL GUIDELINES ..............7 Weight Limitation ..................................7 Assembling the Lift.................................7 Using the Sling..................................7 Operating the Lift...................................8...
  • Seite 4 TABLE OF CONTENTS TABLE OF CONTENTS SECTION 6—TROUBLESHOOTING ..............20 SECTION 7—MAINTENANCE ................21 Maintenance Safety Inspection Checklist........................21 Cleaning the Sling and the Lift............................21 Detecting Wear and Damage............................21 Lubricating the Lift ................................22 Adjusting the Base................................22 Adjusting the Knee Pad Height ............................

  • Seite 5: Special Notes

    SPECIAL NOTES SPECIAL NOTES Signal words are used in this manual and apply to hazards or unsafe practices which could result in personal injury or  property damage. Refer to the table below for definitions of the signal words. SIGNAL WORD MEANING Danger indicates an imminently hazardous situation which, if not avoided, will result in death or seri- DANGER ous injury. Warning indicates a potentially hazardous situation which, if not avoided, could result in death or WARNING serious injury.

  • Seite 6: Product Parameters

    PRODUCT PARAMETERS PRODUCT PARAMETERS RPS350-1E and RPS350-1FR Stand Assist Patient Lift Height at Sling Hook-up - MAX.: 66 inches Height at Sling Hook-up - MIN.: 40 inches Base Width OPEN: 37 inches Base Width CLOSED: 26 inches Base Height (Clearance): 4.5 inches...

  • Seite 7: Section 1-General Guidelines

    SECTION 1—GENERAL GUIDELINES SECTION 1—GENERAL GUIDELINES WARNING SECTION 1 - GENERAL GUIDELINES contains important information for the safe operation and use of this product. Check all parts for shipping damage before using. In case of damage, DO NOT use the equipment. Contact the Dealer for  further instructions. The Invacare patient lift is NOT a transport device. It is intended to transfer an individual from one seated surface to another  (such as a bed to a wheelchair). DO NOT attempt any transfer without approval of the patient’s physician, nurse or medical assistant. Thoroughly read the  instructions in this Owner’s Manual, observe a trained team of experts perform the lifting procedures and then perform the  entire lift procedure several times with proper supervision and a capable individual acting as a patient. Use the sling that is recommended by the individual’s doctor, nurse or medical assistant for the comfort and safety of the  individual that is being lifted. If the patient lift is used in the area of a shower or bath, ensure that the patient lift is wiped clean of any moisture after use. DO  NOT store the lift in a damp area or in a damp condition. Periodically inspect all components of the patient lift for signs of  corrosion. Replace all parts that are corroded or damaged. The Stand Assist lift may be operated by one healthcare professional for all lifting preparation, transferring from and transferring  to procedures with a cooperative, partial weight‐bearing patient. However, since medical conditions vary, Invacare recommends  that the healthcare professional evaluate the need for assistance and determine whether more than one assistant is appropriate in  each case to safely perform the transfer. ...

  • Seite 8: Operating The Lift

    Operating the Lift Make sure there is an audible click when mounting battery on the battery charger to confirm proper mounting. Otherwise,  injury or damage may occur. Use the handles to push or pull the patient lift. Lifting the Patient Before positioning the legs of the Stand Assist lift around the patient, make sure that the patient’s feet are out of the way of the foot  plate, otherwise injury may occur. Adjustments for safety and comfort should be made before moving the patient. Patientʹs arms should be outside of the sling  straps. Before lifting a patient from a stationary object (wheelchair, commode or bed), slightly raise the patient off the stationary object  and check that all sling attachments are secure. If any attachment is not correct, lower the patient and correct the problem, then  raise the patient and check again. During transfer, with the patient suspended in a sling attached to the lift, DO NOT roll caster base over uneven surfaces that  would create an imbalance of the patient lift and could cause the patient lift to tip over. Use steering handle on the mast at ALL  times to push or pull the patient lift. Invacare recommends locking the rear swivel casters ONLY when positioning or removing the sling (stand assist or transfer) from  around the patient. Invacare does NOT recommend locking of the rear casters of the patient lift when lifting an individual. Doing so could cause the  lift to tip and endanger the patient and assistants. Invacare DOES recommend that the rear casters be left unlocked during lifting  procedures to allow the patient lift to stabilize itself when the patient is initially lifted from a chair, bed or any stationary object. Transferring the Patient Before transferring, check that the product’s weight capacity can withstand the patientʹs weight. Wheelchair wheel locks MUST be in a locked position before lowering the patient into the wheelchair for transport. Performing Maintenance Regular maintenance of patient lifts and accessories is necessary to assure proper operation. After the first 12 months of operation, inspect all pivot points and fasteners for wear. If the metal is worn, the parts MUST be  replaced. Perform this inspection every six months thereafter. DO NOT overtighten mounting hardware. This will damage mounting brackets. Casters and axle bolts require inspections every six months to check for tightness and wear. Stand Assist Patient Lift...

  • Seite 9: Section 2-Assembly

    DETAIL “A” to Unlock to Lock WARNING Use only Invacare parts in the assembly of this patient lift. The base legs, the mast, boom, pump assembly and swivel bar are manufactured to Locking specifications that assure correct alignment of all Lever parts for safe functional operation.

  • Seite 10: Attaching The Battery Charger Mounting Bracket To The Wall

    SECTION 2—ASSEMBLY Attaching the Battery Charger Mounting Bracket to the Wall NOTE: For this procedure, refer to FIGURE 2.3. NOTE: This procedure only applies to RPS350‐1E models. Place the battery charger mounting bracket on the wall  at the desired position. With a pencil, mark the middle hole position. Mounting Bracket Measure down 6½ inches from the pencil mark and  drill one mounting hole. Install the bottom mounting screw until there is an  approximate 1/8‐inch gap between the screw head and  Mounting the wall. Screws Put the battery charger mounting bracket onto the bottom  mounting screw. Drill the other two mounting holes. Screw the mounting screws through the battery charger  mounting bracket and into the wall. Tighten securely. BOTTOM Mounting Screw CAUTION Make sure there is an audible click when mount- ing battery on the battery charger to confirm FIGURE 2.3 Attaching the Battery Charger Mounting Bracket proper mounting.

  • Seite 11: Section 3- Operation

    Training can be provided. Please contact Invacare UK on 01656 7762222.

  • Seite 12: Activating A Mechanical Emergency Release

    SECTION 3—OPERATION Activating a Mechanical Emergency RPS350-1E Release Primary Emergency Release Control Box NOTE: For this procedure, refer to FIGURE 3.2. NOTE: This procedure will bring the boom down if the hand control  Emergency Down is not functioning properly. Hole To activate the primary emergency release, insert the tip of a  pen into the Emergency Down hole () in the control box. Secondary Emergency Release NOTE: For this procedure, refer to FIGURE 3.3. NOTE: All patient lift actuators are equipped with a mechanical  emergency release. The mechanical release will enable the actuator to  retract without power. RPS350-1FR NOTE: Use the primary emergency release first before using the  Control Box secondary emergency release procedure. This procedure should only  be used if the primary emergency release procedure is not functioning  or is unreachable. Emergency Down NOTE: The lift MUST be under a load for the mechanical release to ...

  • Seite 13: Using The Battery Charger To Charge The Battery

    SECTION 3—OPERATION Using the Battery Charger to Charge the Battery Battery NOTE: For this procedure, refer to FIGURE 3.4. Handle STEPS 1, 2, 4 and 5) NOTE: This procedure only applies to the RPS350‐1E. NOTE: Invacare recommends the battery be recharged daily to  Control Box Battery Charger prolong battery life.  (STEP 6) (STEP 3) NOTE: An audible alarm will sound when battery is low. Lift UP on the handle on the back of the battery. Lift the battery up and away from the control box. CAUTION Make sure there is an audible click when mounting battery on the battery charger.

  • Seite 14: Section 4-Lifting The Patient

    SECTION 4—LIFTING THE PATIENT SECTION 4—LIFTING THE PATIENT WARNING DO NOT exceed the maximum weight limitation of 25 stone (350 lbs). DO NOT attempt to any transfer without approval of the a Healthcare Professional. ALWAYS keep hands and fingers clear of moving parts to avoid injury. Use the sling that is recommended by the individual’s doctor, nurse or medical assistant for the comfort and safety of the individual that is being lifted.

  • Seite 15: Lifting The Patient

    Invacare does not recommend locking the rear casters of the Stand Assist Lift when lifting and trans- ferring an individual. Doing so could cause the lift to tip and endanger the patient and assistants. Inva-...

  • Seite 16: Moving The Patient

    SECTION 4—LIFTING THE PATIENT WARNING If transferring a patient from a wheelchair, the wheelchair wheel locks MUST be in the locked posi- tion before lowering the patient into the wheelchair. Otherwise, injury may occur. If transferring from a wheelchair, lock the wheel locks on the wheelchair (Detail “B” of FIGURE 4.2). Press the UP arrow button on the hand control to raise the patient above the surface (bed, wheelchair or commode).  NOTE: The patient’s weight will be supported by the Stand Assist Lift. NOTE: The lower center of gravity provides stability making the patient feel more secure and the lift easier to move. Mast Handle Handgrip Knee Pad DETAIL “A”...

  • Seite 17: Section 5-Transferring The Patient

    Invacare does not recommend locking the rear casters of the Stand Assist Lift when lifting and transferring an individual. Doing so could cause the lift to tip and endanger the patient and assistants.

  • Seite 18: Transferring To A Commode Chair

    SECTION 5—TRANSFERRING THE PATIENT Transferring to a Commode Chair DETAIL “A” WARNING Invacare recommends locking the rear swivel casters only when positioning or removing the sling from around the patient. NOTE: For this procedure, refer to FIGURE 5.1. Lift the patient from the side of the bed. Press the UP button on the hand control to elevate the  patient high enough to clear the arms of the commode  chair. Their weight will be supported by the Stand  Assist Lift. Guide the patient onto the commode chair. This may  require two assistants. DETAIL “B”...

  • Seite 19: Transferring To A Wheelchair

    FIGURE 5.2 Transferring to a Wheelchair on the hand control is pressed. Position the patient as far over the bed as possible. NOTE: If patient is being transferred from a surface that is lower  than the bed, raise the patient above the surface of the bed. The patient  should be elevated just high enough to clear the bed with their weight  fully supported by the lift. Press the DOWN button and lower the patient onto the bed. WARNING Invacare recommends locking the rear swivel casters ONLY when positioning or removing the sling from around the patient. Lock the rear swivel casters on the Stand Assist Lift. Unhook the sling from all attachment points on the lift. Instruct the patient to lift their feet off of the footplate.  Assist the patient if necessary. Remove the standing or stand assist sling from around the  patient. FIGURE 5.3 Transferring to a Bed Unlock the rear swivel casters and pull the lift away from ...

  • Seite 20: Section 6-Troubleshooting

    Refer to Replacing the Electric Actuator on page 23. Lift arms will not lower from the uppermost Lift arms require a minimum Pull down slightly on the lift arms. position. weight load to lower from the uppermost position. NOTE: If problems are not remedied by the suggested means, please contact your dealer or Invacare. Stand Assist Patient Lift Part No. 1078985...

  • Seite 21: Section 7-Maintenance

    Whenever necessary. SLINGS CHECK ALL SLING ATTACHMENTS each time it is used to ensure proper connection and patient safety. Inspect sling material for wear. Inspect straps for wear. NOTE: Follow the maintenance procedures described in this manual to keep your patient lift in continuous service. The Invacare Patient Lift is designed to provide a maximum of safe, efficient and satisfactory service with minimum care and  maintenance. All parts of the Invacare Lift are made of the best grades of steel, but metal to metal contact will wear after considerable use. There is no adjustment or maintenance of the casters, other than cleaning, lubrication and checking axle and swivel bolts for  tightness. Remove all debris, etc. from the wheel and swivel bearings. If any parts are worn, replace these parts IMMEDIATELY. If you question the safety of any part of the lift, contact your Dealer IMMEDIATELY. Cleaning the Sling and the Lift The sling should be washed regularly in water temperature not exceeding 180°F (82°C) and a biological solution. A soft ...

  • Seite 22: Lubricating The Lift

    SECTION 7—MAINTENANCE Lubricating the Lift Square Linkage Rods The Invacare lift is designed for minimum maintenance.  However, a six month check and lubrication should ensure  continued safety and reliability. Keep lift and slings clean and in good working order. Any  defect should be noted and reported to your dealer as soon  as possible. The casters MUST swivel and roll smoothly. A light grease  (waterproof auto lubricant) may be applied to the ball  bearing swivel of the casters once a year. Apply more  frequently if the casters are exposed to extreme moist  conditions. Linkage Rod Adjusting the Base NOTE: For this procedure, refer to FIGURE 7.1 on page 22. Check the squareness of the legs when in the CLOSED  position. Place a square on the inside of the legs and base to  determine the 90° alignment. FIGURE 7.1 Adjusting the Base Adjust the linkage rods until 90° alignment is achieved. Adjusting the Knee Pad Height NOTE: For this procedure, refer to FIGURE 7.2.

  • Seite 23: Replacing The Electric Actuator

    SECTION 7—MAINTENANCE Replacing the Electric Actuator Remove the bottom nut, washer and shoulder bolt that secure the electric actuator to the mast mounting bracket. Rest the lift arm on your shoulder and remove the top nut, bolt, bracket and bushing from the lift arm mounting bracket. Remove the electric actuator. Reverse STEPS 1‐3 to install the new electric actuator. WARNING DO NOT overtighten mounting hardware. This will damage mounting brackets. Bracket Bolt Washer Bolt Washer Bushing Bolt Bolt Washer Washer Bushing FIGURE 7.3 Replacing the Electric Actuator Stand Assist Patient Lift Part No.

  • Seite 24: Customer Sales, Service And Warranty Information

    Tel: (44) (0) 1656 776 222 Fax: (44) (0) 1656 776 220 www.invacare.co.uk, UK@invacare.com Ireland Invacare Ireland Ltd, Unit 5 Seatown Business Campus, Seatown Road, Swords, County Dublin - Ireland Tel: (353) 1 810 7084 Fax: (353) 1 810 7085 www.invacare.co.uk, ireland@invacare.com...
