Qlima SCJA19 serie Installations-Handbuch Seite 94

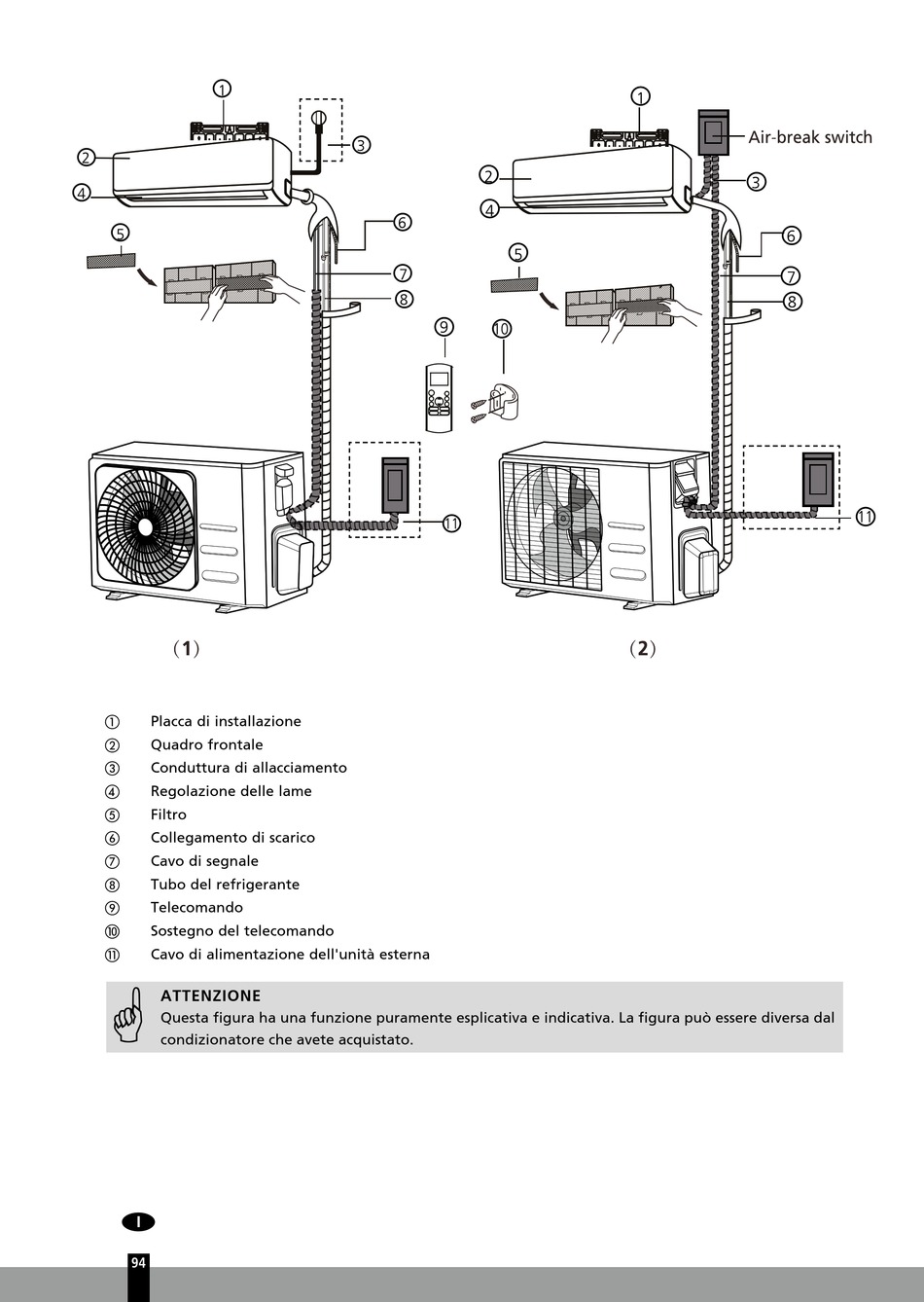

Placca di installazione

Quadro frontale

Conduttura di allacciamento

Regolazione delle lame

Filtro

Collegamento di scarico

Cavo di segnale

Tubo del refrigerante

Telecomando

Sostegno del telecomando

Cavo di alimentazione dell'unità esterna

G
ATTENZIONE
Questa figura ha una funzione puramente esplicativa e indicativa. La figura può essere diversa dal
condizionatore che avete acquistato.
>
