Zunanja enota
Nadzorni pokrov
Vijak
Slika 18

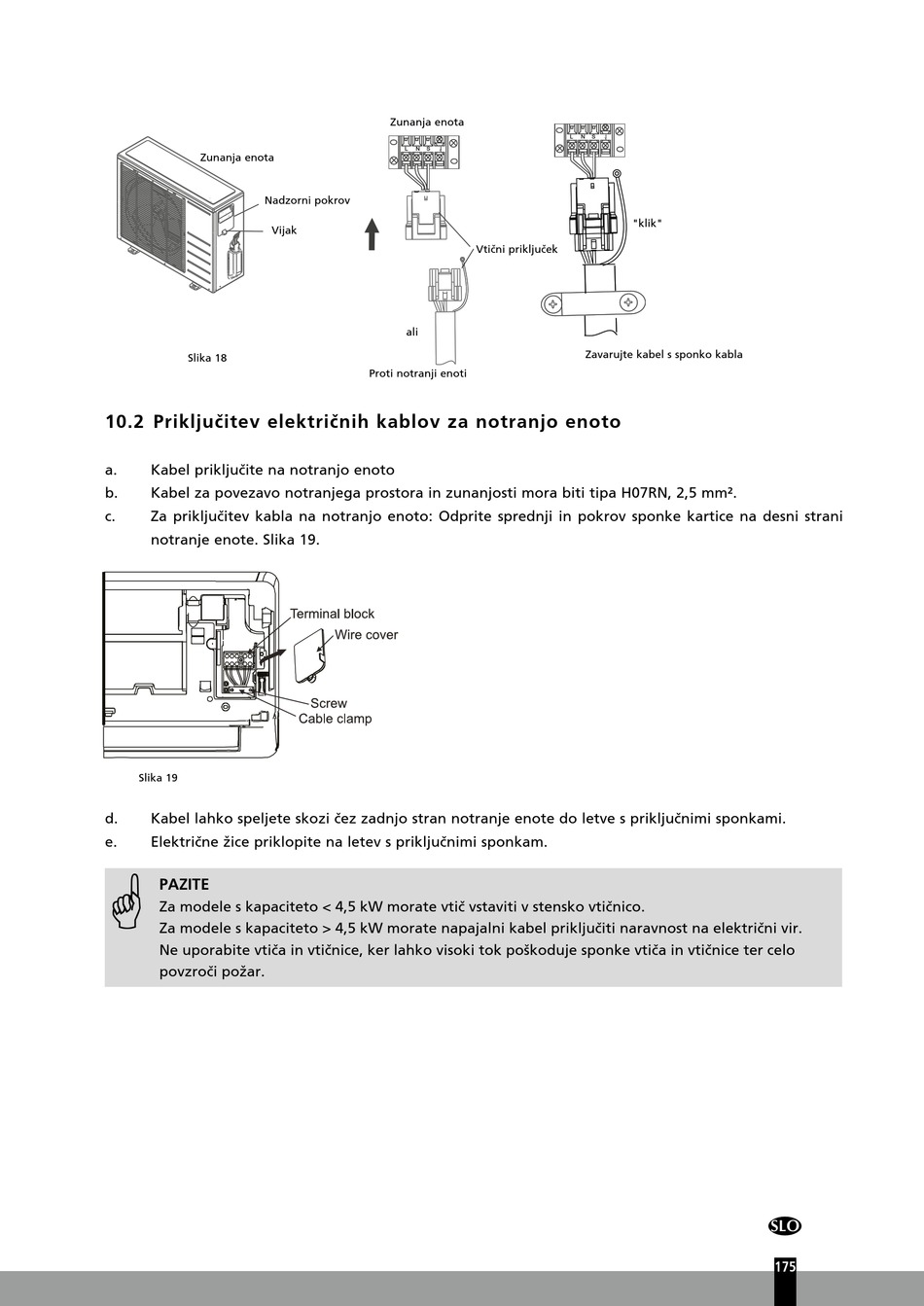

10.2 Priključitev električnih kablov za notranjo enoto
a. Kabel priključite na notranjo enoto
b. Kabel za povezavo notranjega prostora in zunanjosti mora biti tipa H07RN, 2,5 mm².
c. Za priključitev kabla na notranjo enoto: Odprite sprednji in pokrov sponke kartice na desni strani
notranje enote. Slika 19.
Slika 19
d. Kabel lahko speljete skozi čez zadnjo stran notranje enote do letve s priključnimi sponkami.
e. Električne žice priklopite na letev s priključnimi sponkam.
G
PAZITE
Za modele s kapaciteto < 4,5 kW morate vtič vstaviti v stensko vtičnico.
Za modele s kapaciteto > 4,5 kW morate napajalni kabel priključiti naravnost na električni vir.
Ne uporabite vtiča in vtičnice, ker lahko visoki tok poškoduje sponke vtiča in vtičnice ter celo
povzroči požar.
Zunanja enota
L N S
Vtični priključek
ali
Proti notranji enoti
L N S
"klik"
Zavarujte kabel s sponko kabla
y
175 175
