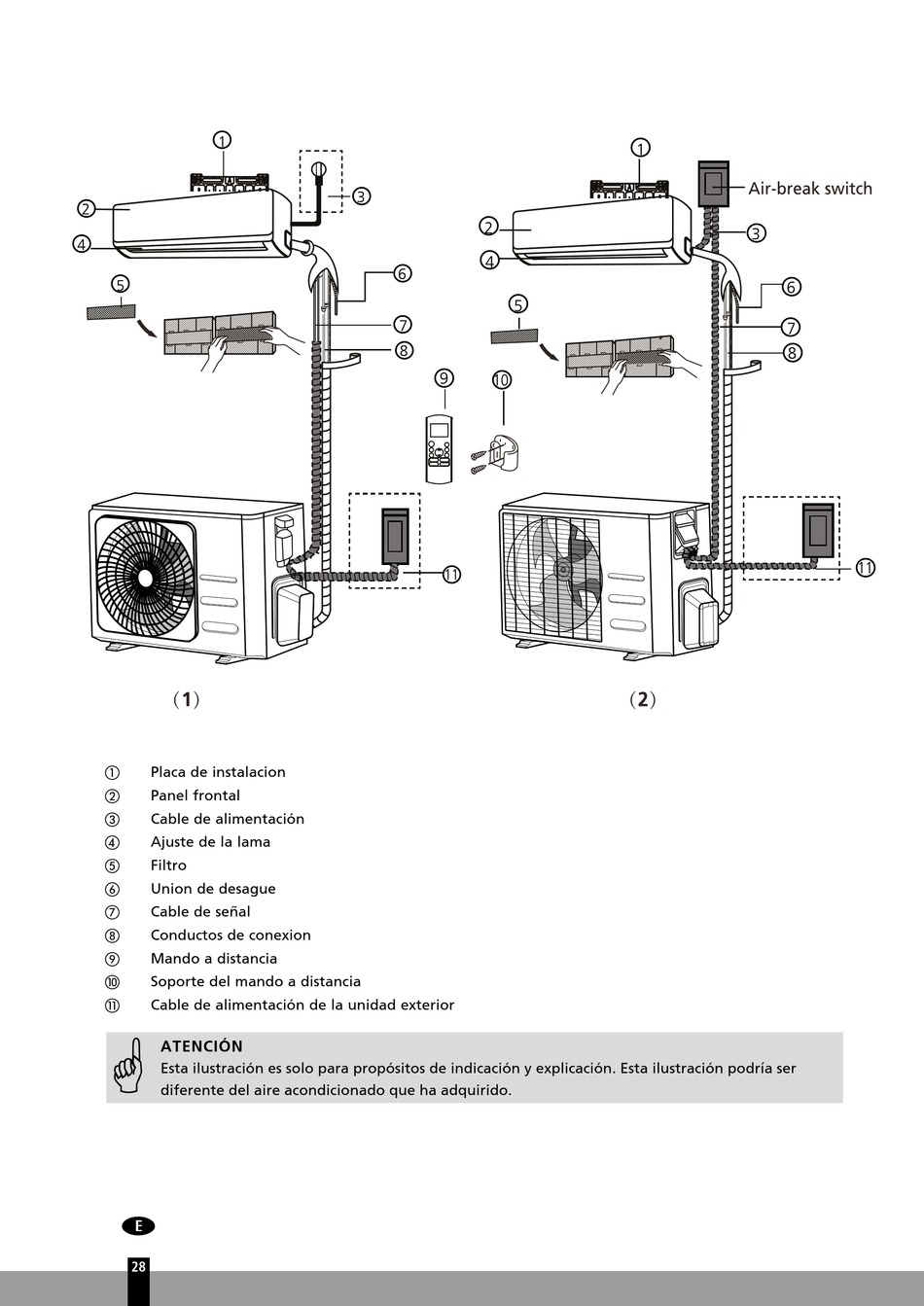

Placa de instalacion

Panel frontal

Cable de alimentación

Ajuste de la lama

Filtro

Union de desague

Cable de señal

Conductos de conexion

Mando a distancia

Soporte del mando a distancia

Cable de alimentación de la unidad exterior

G
ATENCIÓN
Esta ilustración es solo para propósitos de indicación y explicación. Esta ilustración podría ser
diferente del aire acondicionado que ha adquirido.
