Qlima SCJA19 serie Installations-Handbuch Seite 147

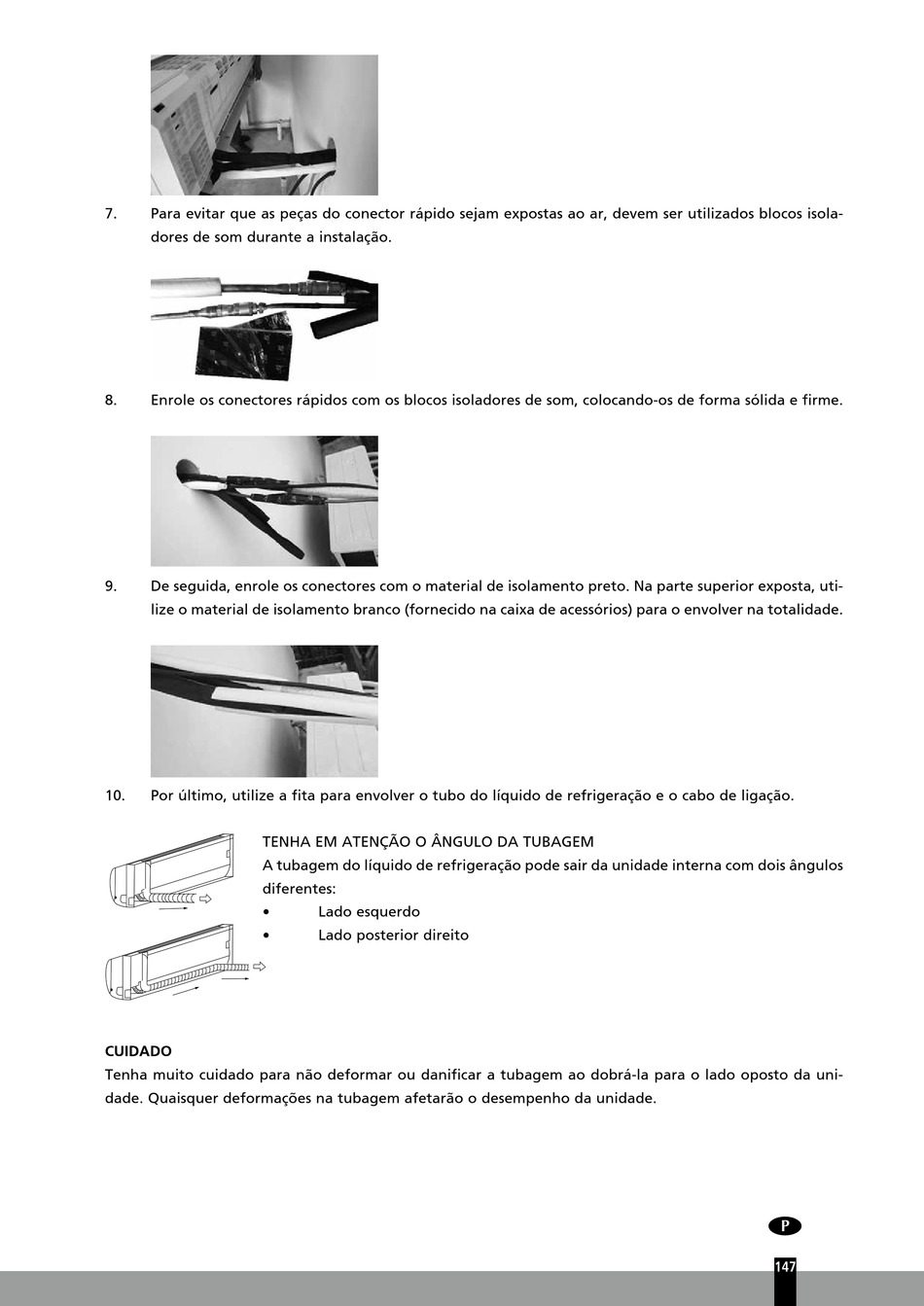

7. Para evitar que as peças do conector rápido sejam expostas ao ar, devem ser utilizados blocos isola-
dores de som durante a instalação.
8. Enrole os conectores rápidos com os blocos isoladores de som, colocando-os de forma sólida e firme.
9. De seguida, enrole os conectores com o material de isolamento preto. Na parte superior exposta, uti-
lize o material de isolamento branco (fornecido na caixa de acessórios) para o envolver na totalidade.
10. Por último, utilize a fita para envolver o tubo do líquido de refrigeração e o cabo de ligação.
TENHA EM ATENÇÃO O ÂNGULO DA TUBAGEM
A tubagem do líquido de refrigeração pode sair da unidade interna com dois ângulos
diferentes:
•
•
CUIDADO
Tenha muito cuidado para não deformar ou danificar a tubagem ao dobrá-la para o lado oposto da uni-
dade. Quaisquer deformações na tubagem afetarão o desempenho da unidade.
Lado esquerdo
Lado posterior direito
