Qlima SCJA19 serie Installations-Handbuch Seite 6

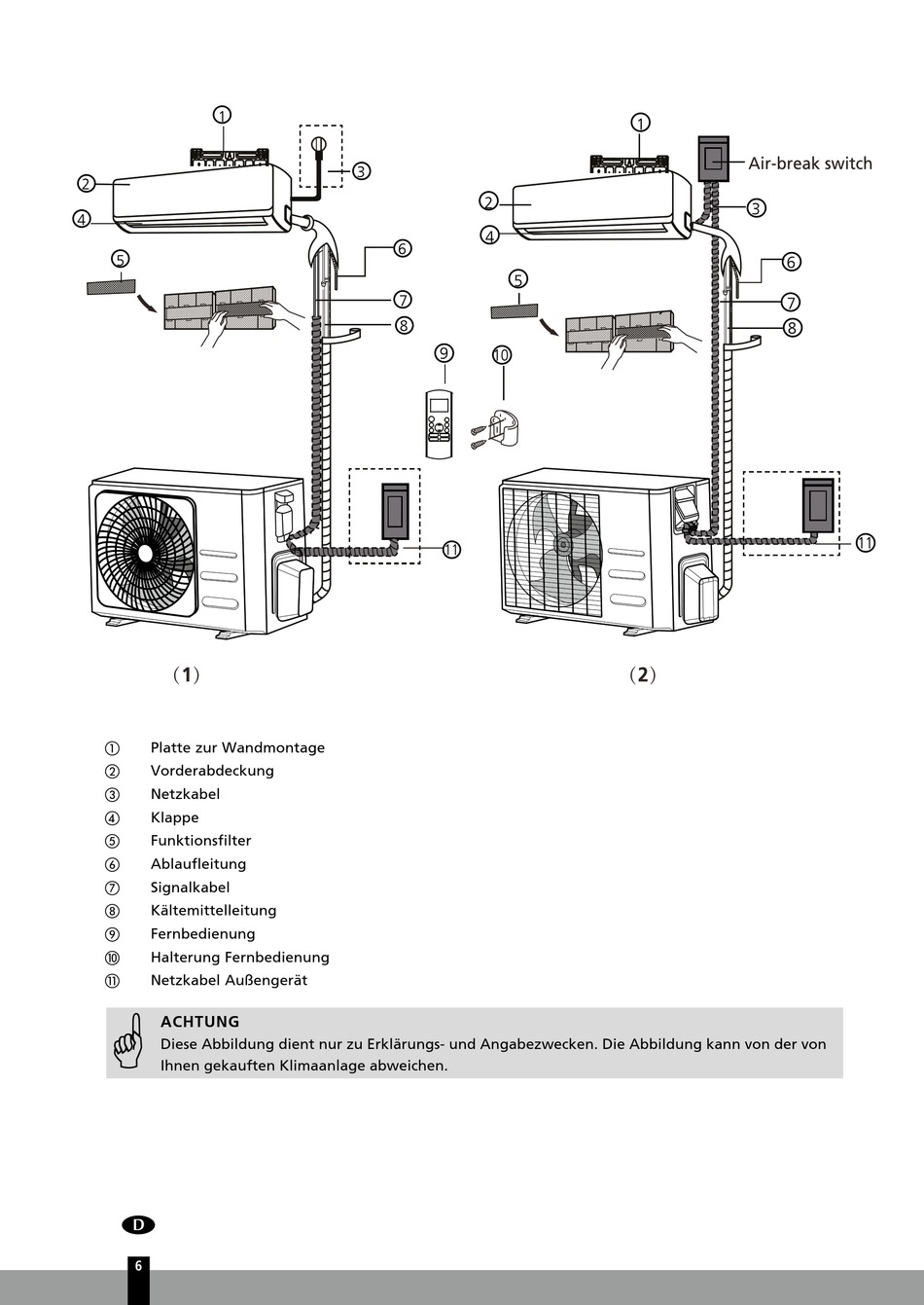

Platte zur Wandmontage

Vorderabdeckung

Netzkabel

Klappe

Funktionsfilter

Ablaufleitung

Signalkabel

Kältemittelleitung

Fernbedienung

Halterung Fernbedienung

Netzkabel Außengerät

G
ACHTUNG
Diese Abbildung dient nur zu Erklärungs- und Angabezwecken. Die Abbildung kann von der von
Ihnen gekauften Klimaanlage abweichen.
