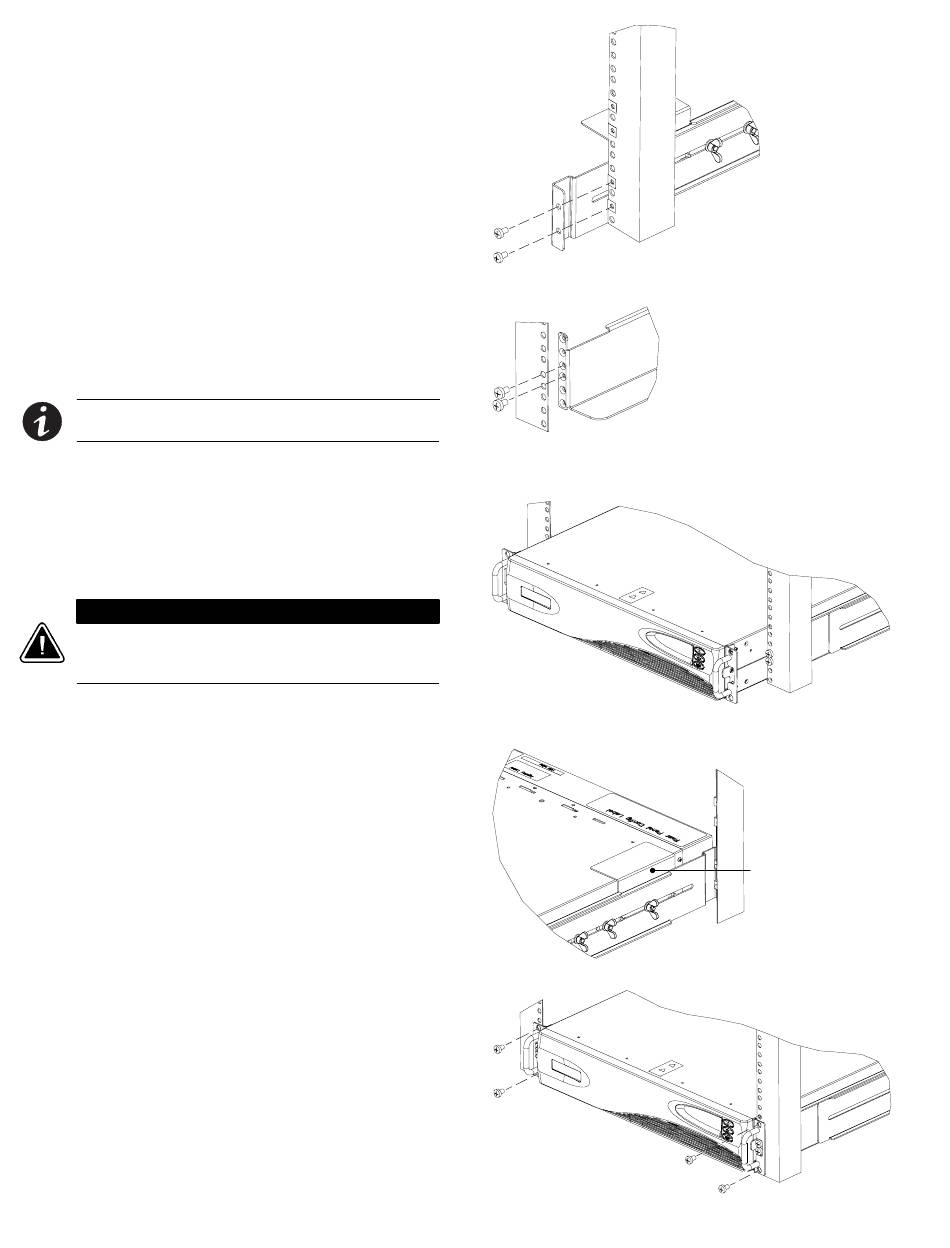

3.
Fixez les deux rails à l'arrière de la baie à l'aide de vis
à tête cylindrique large. Insérez les vis dans les écrous
de clips posés à l'étape 2.
4.
Fixez les deux rails à l'avant de la baie à l'aide de vis à
tête cylindrique large. Insérez les vis dans les trous
centraux du rail.
REMARQUE Ne serrez les vis que lorsque l'onduleur ou
l'EBM est installé.
5.
Insérez l'onduleur et les EBM optionnels dans la baie.
A T T E N T I O N
L'onduleur et l'EBM sont lourds. Deux personnes au minimum
sont requises pour soulever l'onduleur et le placer dans la
baie.
6.
Pour fixer l'arrière de l'onduleur à la baie, desserrez
l'écrou papillon du support de fixation arrière et
faites glisser le support par-dessus l'arrière de
l'onduleur. Serrez l'écrou papillon.
7.
Fixez l'avant de l'onduleur à la baie à l'aide de vis à
tête plate.
6
Guide de démarrage rapide Powerware
Support de
fixation arrière
