Paso 2. Conexiones de los cables
Cant. Número de parte
de Powerware
2 60420055
1 05147305
1.
Si utiliza un bus de distribución de energía (BDE), conecte
el equipo a los receptáculos de salida de SIE adecuados,
utilizando los cables de interconexión que se
proporcionan con el estante IBM.
NOTA NO proteja impresoras láser con el SIE pues tienen
requisitos de energía excepcionalmente altos para los
elementos de calentamiento.

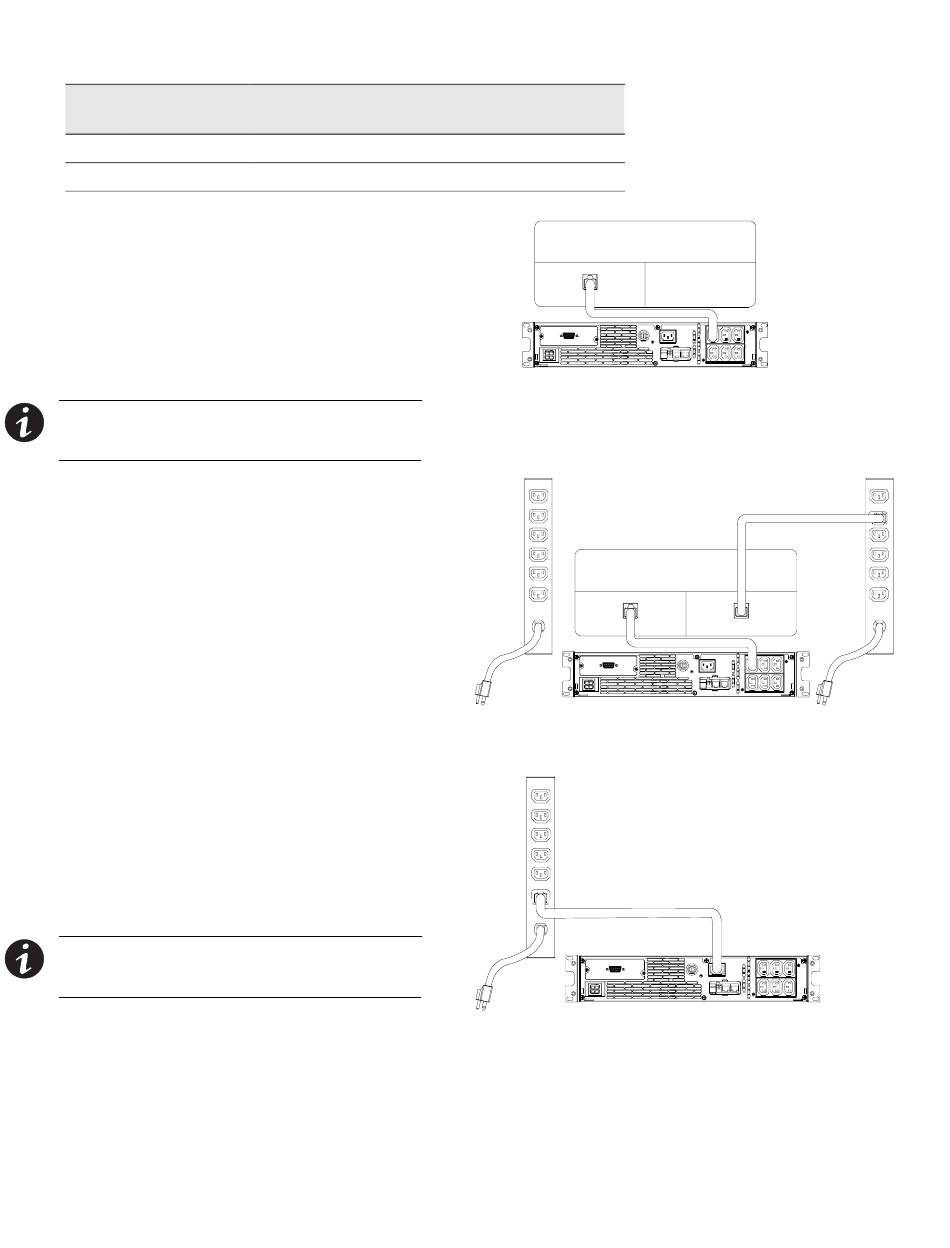

Si utiliza dos BDE para redundancia, conecte el equipo
como se muestra.
2.
Conecte el cable de potencia de salida (IEC 320-C13
a C14) en el conector de salida en el panel posterior
del SIE.
3.
Conecte el otro extremo del cable de potencia de
salida en el BDE.
NOTA Si utiliza más de un SIE en un estante, verifique que
los cables de potencia de salida del SIE estén conectados en
BDE separados.
Para obtener información adicional sobre la conexión del
estante P18, visite
www.oem.powerware.com/ibm-ups/pdf/p18details.pdf
4
. Para completar la puesta en marcha, consulte la
Guía del usuario Powerware 5125 Dos en uno
(1000–1500 VA).
