Passo 2. Conexões dos cabos
Qtde. Número de referência
Powerware
2 60420055
1 05147305
1.
Se você estiver usando um barramento de distribuição
de energia (PDB - power distribution bus), conecte o
equipamento aos receptáculos de saída apropriados
usando os cabos de ligação fornecidos com o chassi
IBM.
OBSERVAÇÃO NÃO proteja impressoras laser com o
no-break devido às exigências de energia excepcionalmente
altas dos componentes de aquecimento.

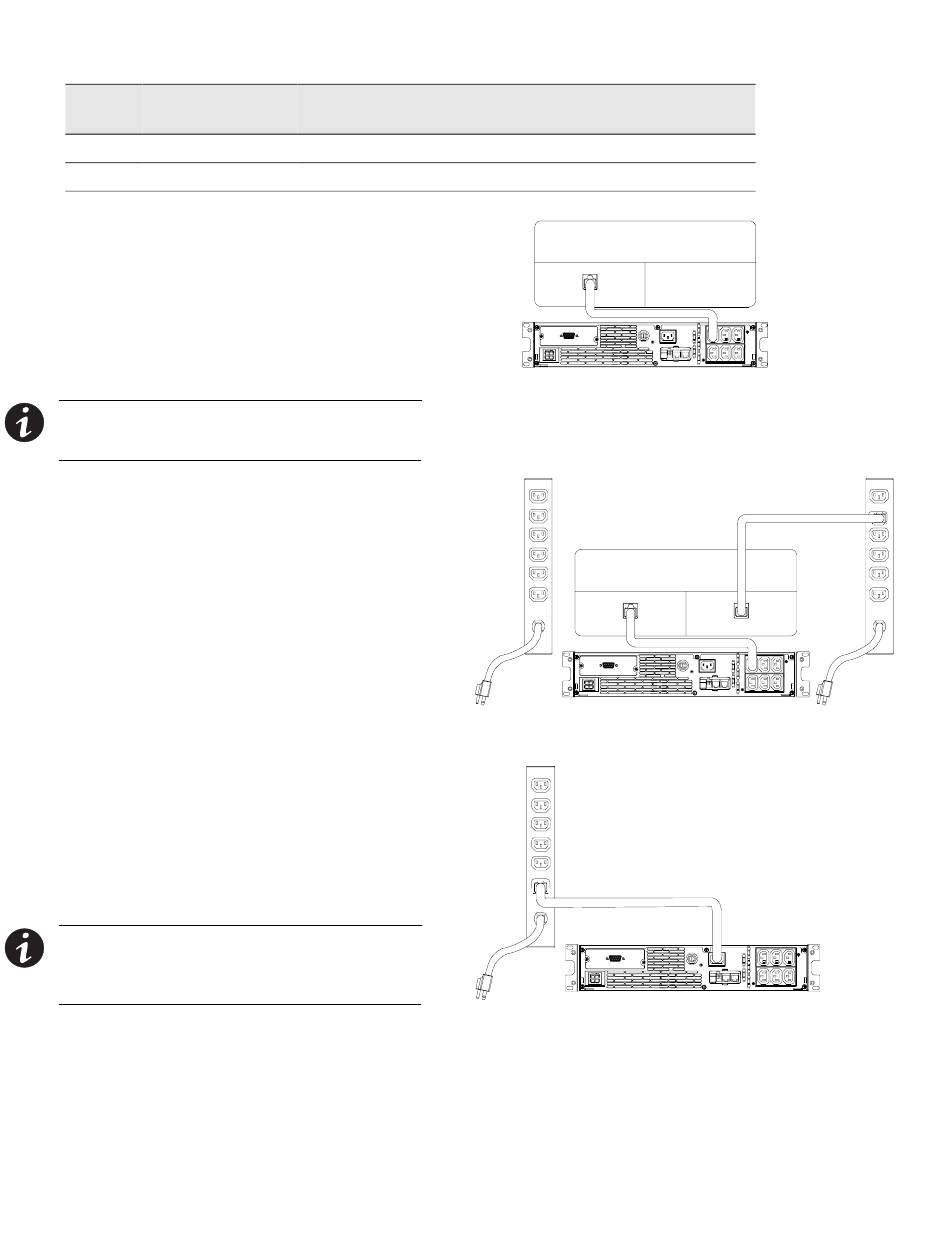

Se você estiver usando dois PDBs para conexões
redundantes, conecte o equipamento conforme
ilustrado.
2.
Conecte o cabo de alimentação de saída
(IEC 320-C13 a C-14) no conector de saída, que se
encontra no painel traseiro do no-break.
3.
Conecte a outra extremidade do cabo de alimentação
de saída no PDB.
OBSERVAÇÃO Se você estiver usando mais do que um
no-break em um único chassi, certifique-se de que os cabos
de alimentação de saída estejam conectados em PDBs
separados.
Para obter informações adicionais sobre conexões em
chassi P18, visite
www.oem.powerware.com/ibm-ups/pdf/p18details.pdf
4
. Para completar o procedimento de inicialização,
consulte o Guia do Usuário do Powerware 5125
Two-in-One (1000–1500 VA).
Powerware 5125 (9910 P18) - Guia Rápido para Aplicações IBM
®
Descrição
Cabos de alimentação do equipamento IEC 320-C13 para C14, 10A, de 1,8 m
Guia do Usuário do Powerware 5125 Two-in-One (1000–1500 VA)
.
: 164201421 A
®
