RIB R50 Kurze Gebrauchsanweisung Seite 9

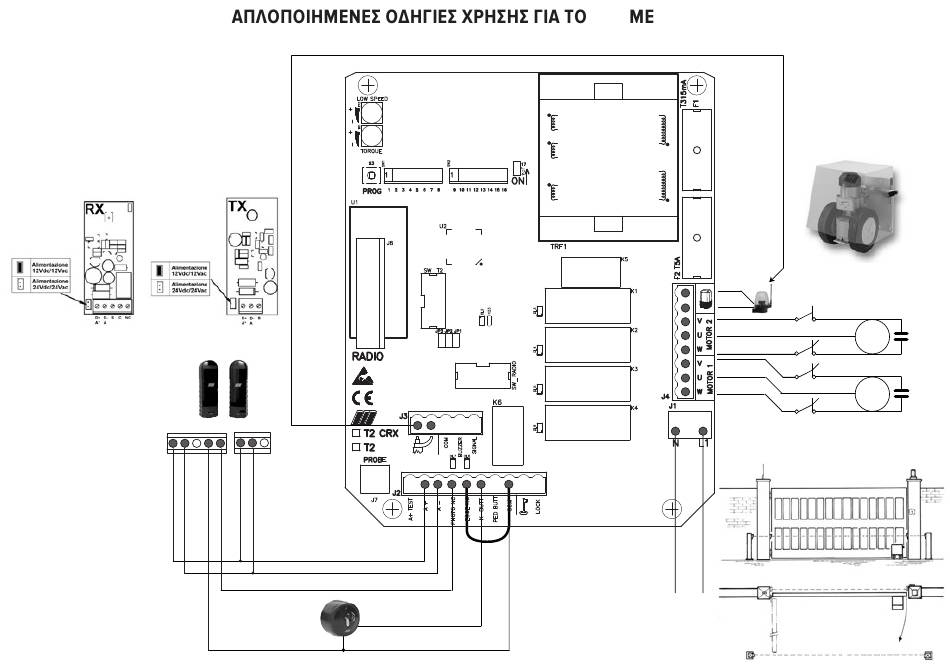

A* A Προσέξτε την πολικότητα
της τροφοδοσίας των φωτοκυττάρων.
AERIAL
A* A S C NC A* A S
24Vdc
ΓΙΑ ΤΗΝ
ΤΡΟΦΟΔΟΣΙΑ ΕΞΑΡΤΗΜΑΤΩΝ
ΚΕΡΑΙΑ – Χρησιμοποιήστε ομοαξονικό καλώδιο RG58
Γέφυρα
COM-EDGE
ΦΩΤΟΚΥΤΤΑΡΑ
K BUTTON
COM
R50 T2-CRX
ΤΡΟΦΟΔΟΣΙΑ
230V 50-60Hz
ΚΙΝΗΤΗΡΑΣ 2
ΚΙΝΗΤΗΡΑΣ ΠΟΥ ΚΛΕΙΝΕΙ ΠΡΩΤΟΣ
ΣΥΝΔΕΣΤΕ ΤΟΝ ΠΥΚΝΩΤΗ ΜΕΤΑΞΥ V2 ΚΑΙ W2
LSO2
MOTOR 2
M2
LSC2
LSO1
MOTOR 1
M1
LSC1
ΚΙΝΗΤΗΡΑΣ 1
ΚΙΝΗΤΗΡΑΣ ΠΟΥ ΑΝΟΙΓΕΙ ΠΡΩΤΟΣ
ΣΥΝΔΕΣΤΕ ΤΟΝ ΠΥΚΝΩΤΗ ΜΕΤΑΞΥ V1 ΚΑΙ W1
