RIB R50 Kurze Gebrauchsanweisung Seite 3

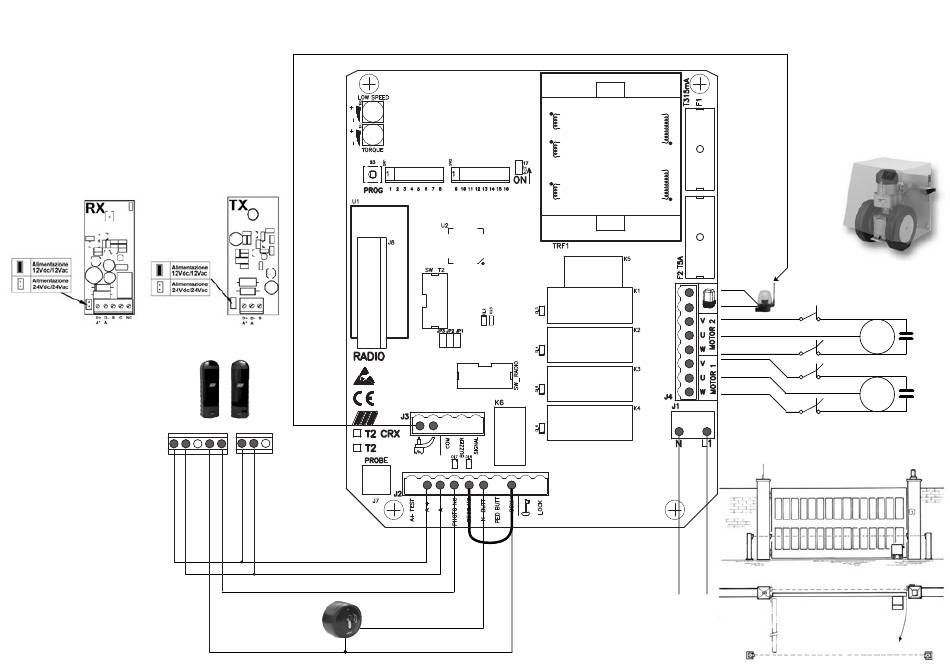

INSTRUCCIONES SIMPLIFICADAS PARA R50 CON T2-CRX
A* A Respetad la polaridad de la
alimentación de las fotocélulas
AERIAL
A* A S C NC A* A S
24Vdc
para
ALIMENTACIÓN ACCESORIOS
ANTENA - Utilizar un cable coaxial RG58
PUENTEAR
COM-EDGE
FOTOCÉLULAS
K BUTTON
COM
MOTOR QUE CIERRA PRIMERO
CONECTAR CONDENSADOR ENTRE V2 y W2
LSO2
LSC2
LSO1
LSC1
MOTOR QUE ABRE PRIMERO
CONECTAR CONDENSADOR ENTRE V1 y W1
ALIMENTACIÓN
230V 50-60Hz
MOTOR 2
MOTOR 2
M2
MOTOR 1
M1
MOTOR 1
