RIB R50 Kurze Gebrauchsanweisung Seite 7

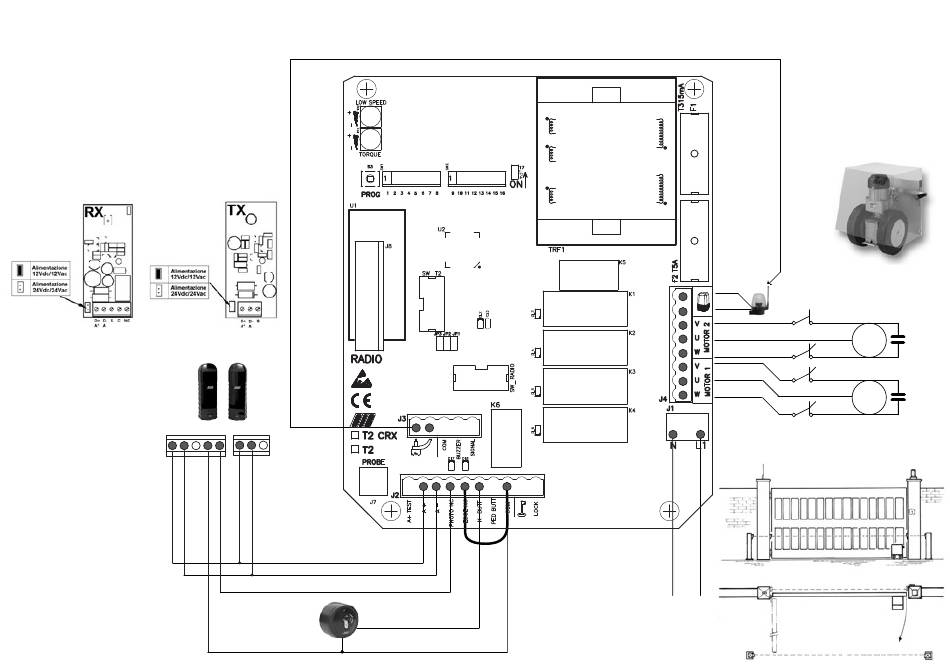

INSTRUCTIONS SIMPLIFIEES POUR R50 AVEC T2-CRX
A* A Respecter la polarité
de l'alimentation des photocellules
AERIAL
A* A S C NC A* A S
24Vdc
pour
ALIMENTATION ACCESSOIRES
ANTENNE – Utiliser un câble coaxial RG58
PONTER
COM-EDGE
PHOTOCELLULES
K BUTTON
COM
MOTEUR 2
MOTEUR QUI FERME TOUT D'ABORD
RACCORDER CONDENSATEUR ENTRE V2 et W2
LSO2
LSC2
LSO1
LSC1
MOTEUR 1
MOTEUR QUI OUVRE TOUT D'ABORD
RACCORDER CONDENSATEUR ENTRE V1 et W1
ALIMENTATION
230V 50-60Hz
MOTOR 2
M2
MOTOR 1
M1
