ISTRUZIONI SEMPLIFICATE PER SUPER 2200 CON S1

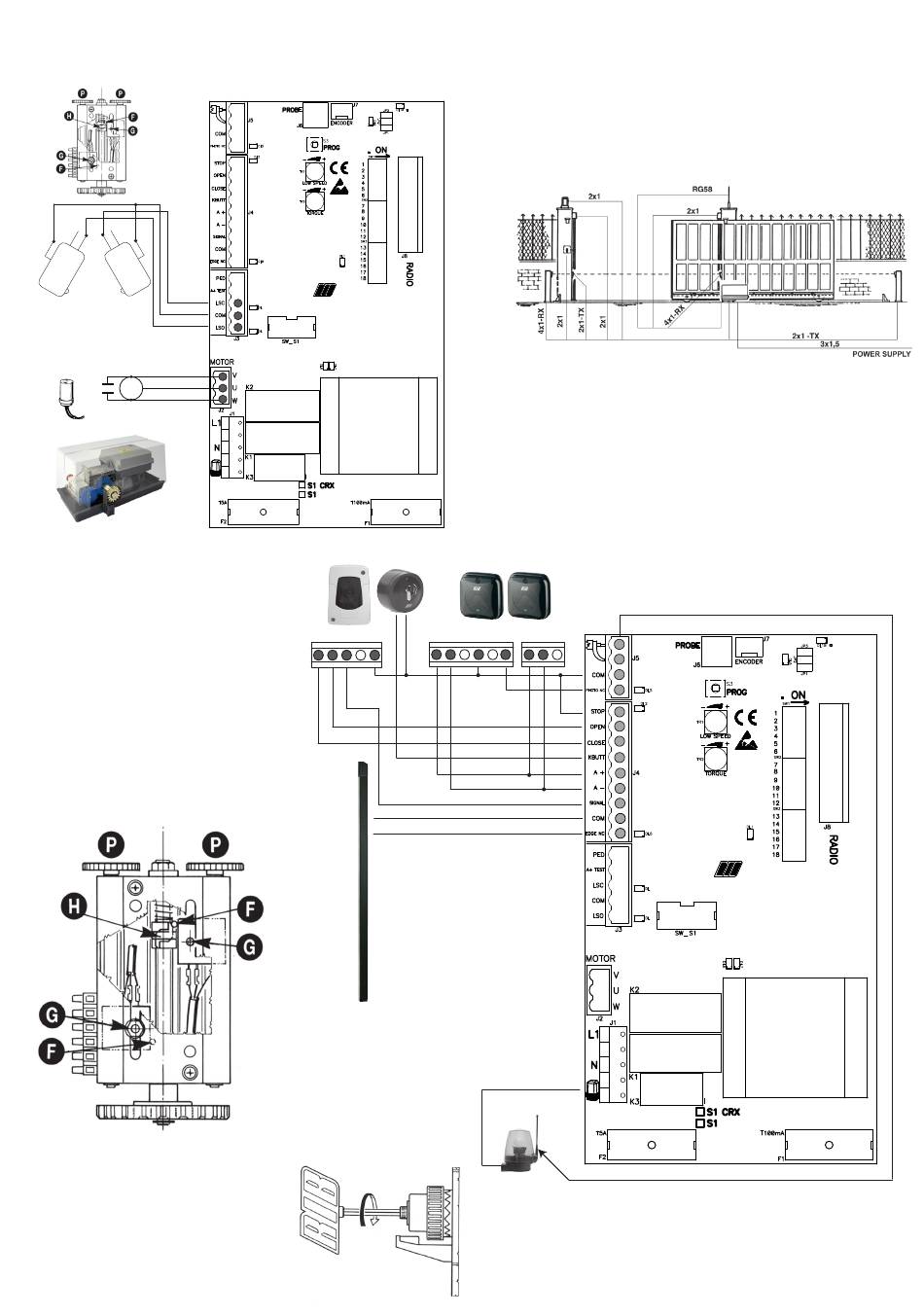

1° Collegamento del motore e del finecorsa (eseguito in fabbrica)
NO
NO
NC
NC
C
C
BLU
CONDENSATORE
MARRONE
M
BLU
NERO
MOTORE
3° REGOLAZIONE FINECORSA
Sbloccare l'operatore utilizzando la manopola "A"
come qui sotto indicato, quindi sbloccare i dadi G.
Muovere la parte mobile manualmente per stabilire
il senso di spostamento della camme H sia in
apertura che in chiusura.
A cancello aperto e chiuso posizionare i due
finecorsa F agendo sui pomoli P in modo che
vengano premuti dalla camme H.
Bloccare i dadi G.
Per poter aprire manualmente il cancello è
necessario aprire il carter con l'apposita chiave,
inserire la chiave a brugola RIB e ruotarla 3 volte
in senso antiorario.
Per ripristinare il funzionamento elettrico operare
in senso contrario.
N.B.: La
camme
H
deve
microinterruttori elettrici prima che la parte
mobile tocchi i fermi meccanici.
4
3
1
3
4
2
5
premere
i
Il motore è predisposto per una apertura verso destra.
Se l'apertura è verso sinistra si devono invertire i fili LSO e LSC
della morsettiera J3 e i fili V e W della morsettiera J2
A+A- Rispettate la polarità
dell'alimentazione delle fotocellule
A* A S
C
NO
NC
A+ A- S
Senza costa, Ponticellare COM-EDGE
IMPORTANTE
2° Collegamento degli accessori
ANTENNA - Utilizzare un cavo coassiale RG58
4
3
