Installation and Assembly:

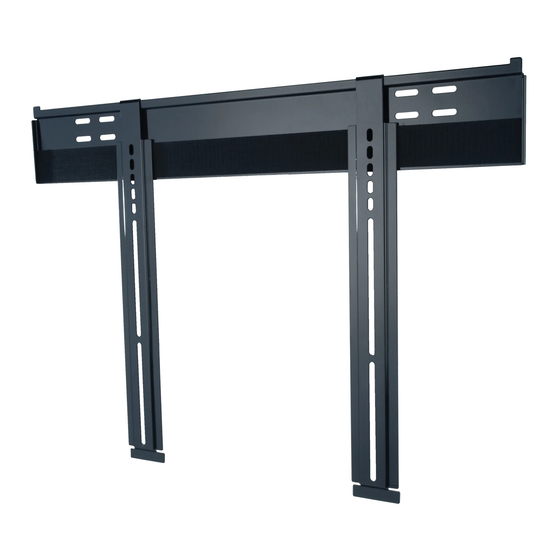

Peerless Ultra-Thin Flat Mount for 32" to 56"* LCD Flat
Panel Screens
Models: SUF650P
*Screen Compatability Requirements
• The depth of this mount (0.33") may not provide sufficient space for
proper ventilation on some screens. Please refer to the manufacturer's
requirements for mounting your screen before installation.
• The screen must have a flat mounting surface, or the mounting holes need
on be on the furthest back surface of the screen.
• Input/Output connection must be properly oriented to accomodate mounting
0.33" from the wall.
Downloaded from
www.Manualslib.com
manuals search engine
U L
C
US
©
Max UL Load Capacity: 150 lb (68kg)
ISSUED: 05-29-08 SHEET #: 202-9282-5 12-01-09
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PEERLESS Mounts SUF650P

Inhaltszusammenfassung für PEERLESS Mounts SUF650P

  • Seite 25 Anbringung und Zusammenbau: Ultraflacher Peerless-Flachhalter für LCD-Flachbildschirme von 32 - 56 Zoll* Modelle: SUF650P *Anforderungen an Bildschirmkompatibilät • Die Dicke dieses Halters (0,33 Zoll) bietet bei einigen Bildschirmen möglicherweise nicht genügend Abstand für die ordnungsgemäße Lüftung. Schlagen Sie bitte vor der Anbringung des Bildschirms die Montageanforderungen des Herstellers nach.

  • Seite 26: Für Den Zusammenbau Erforderliche Werkzeuge

    Deutsch ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.

  • Seite 27: Teileliste

    Deutsch Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste Beschreibung Anz. Teile Nr. Wandplatte 046-P1034 Adapterhalterung 046-P1036 Holzschraube 500-1090 betondübel 590-0320 M5 x 12 mm Sechskantschrauben 560-1732 M5 x 25 mm Sechskantschrauben 560-1733 M6 x 12 mm Sechskantschrauben 560-1734...

  • Seite 28: Installation Zu Verdoppeln Holzständerreihe

    Deutsch Installation zu verdoppeln Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.

  • Seite 29: Installation Zu Massivbeton Oder Porenbetonstein

    ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt.

  • Seite 30: Anbringung Von Adapterhalterungen

    Deutsch Anbringung von Adapterhalterungen ACHTUNG • Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen.
  • Seite 31 ADAPTERHALTERUNG (B) ADAPTERHALTERUNG (B) Wenden Sie sich mit Fragen an den Peerless-Kundendienst unter der Telefonnummer +1-800-865-2112 (innerhalb der USA). Bildschirme mit Wölbung oder Vertiefung an der Rückseite Beginnen Sie mit der längeren Schraube und schrauben Sie diese in der unten abgebildeten Reihenfolge von Hand durch die Scheibe, die Adapterhalterung und den Abstandhalter in den Bildschirm.

  • Seite 32: Anbringung Und Abnahme Des Flachbildschirms

    Detailansicht 1 Abbildung. 3.1 AUSGEGEBEN: 05-29-08 BLATT NR.: 202-9282-5 12-01-09 32 van 34 © 2009, Peerless Industries, Inc. Alle Rechte vorbehalten. Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer. Peerless Industries, Inc. 3215 W. North Ave. Melrose Park, IL 60160 www.peerlessmounts.com...
  • Seite 34 Peerless ne saura en aucun cas être tenue pour responsable de tout préjudice accidentel ou induit, ou de tout préjudice dû au vol d’un produit, qu’il soit ou non protégé...
