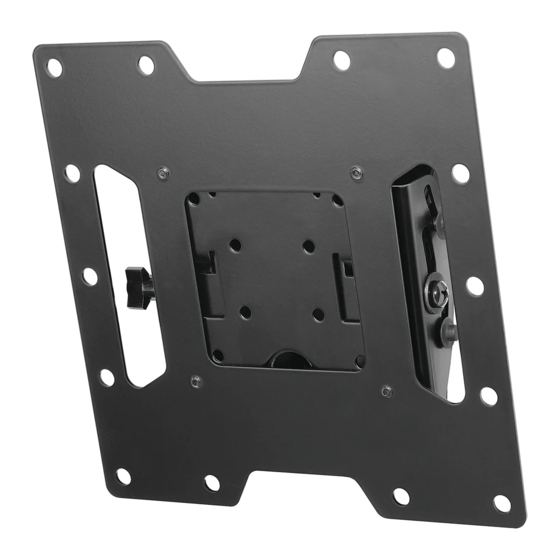

PEERLESS ST632 Montageanleitung
Smartmount-universal-wandkipphalter für lcd-flachbildschirme von 22 - 40 zoll (56 - 102 cm)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

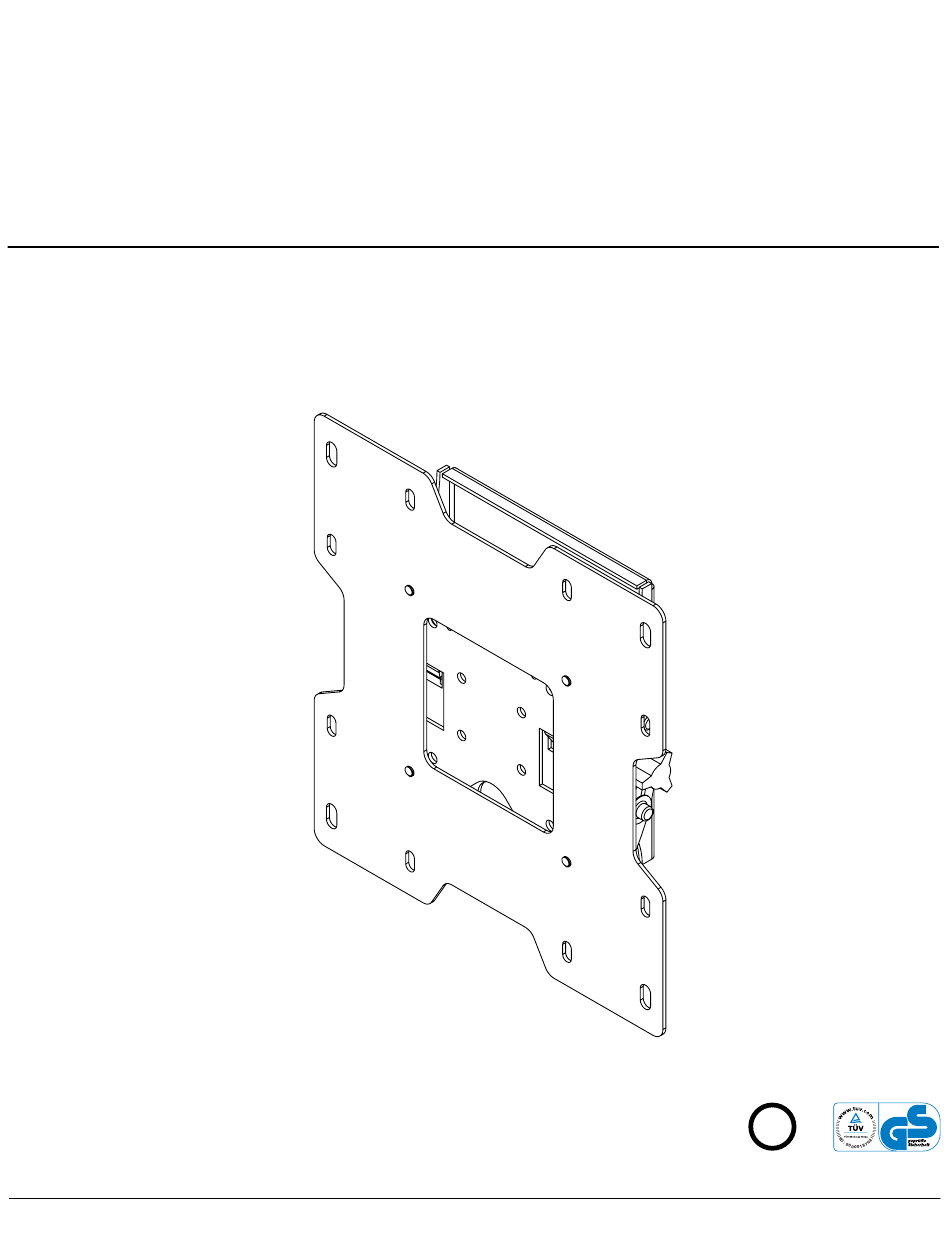

Installation and Assembly:
SmartMount™ Universal Tilt Wall Mount
for 22" - 40" (56 - 102 cm) LCD Flat Panel Screens
Models: ST632P, ST632P-S, ST632, ST632-S, RTFPT 632, RTFPT 632-S,
SWV220/BK, SWV220/SI
Features:
• Fits 22" - 40" (56 - 102 cm) flat panel screens
• One-touch tilt for effortless positioning and adjustment of the screen
• Integrated security features provide effective theft deterrence
U L
C
©
Max Load Capacity: 115 lb (52.2 kg)
ISSUED: 05-11-05 SHEET #: 201-9476-9 05-22-09
US
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für PEERLESS ST632
Inhaltszusammenfassung für PEERLESS ST632
-
Seite 25: Anbringung Und Zusammenbau: Smartmount™-Universal-Wandkipphalter Für Lcd-Flachbild
Anbringung und Zusammenbau: SmartMount™-Universal-Wandkipphalter für LCD-Flachbild- schirme von 22 - 40 Zoll (56 - 102 cm) Modelle: ST632P, ST632P-S, ST632, ST632-S, RTFPT 632, RTFPT 632-S, SWV220/BK, SWV220/SI Merkmale: • Für Flachbildschirme von 22 - 40 Zoll (56 - 102 cm) •... -
Seite 26: Für Den Zusammenbau Erforderliche Werkzeuge
HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112. -
Seite 27: Teileliste
Deutsch Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste SWV220/BK SWV220/SI ST632P, ST632P-S, ST632-S RTFPT632 RTFPT632-S ST632 Teile Nr. Teile Nr. Beschreibung Anz. Teile Nr. Teile Nr. A Hakenhalterung 095-4346 095-4346 095-1346 095-1346 B Kippeinheit... -
Seite 28: Anbringung An Wand Mit Einer Holzständerreihe
Deutsch Anbringung an Wand mit einer Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird. -
Seite 29: Installation Zu Massivbeton Oder Porenbetonstein
Installation zu massivbeton oder porenbetonstein ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allge- meinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt. -
Seite 30: Befestigung Von Adapterplatte An Bildschirm Unter Verwendung Von Vesa-Montagemuster 200 Oder 200 X 200
Deutsch Befestigung von Adapterplatte an Bildschirm unter Verwendung von VESA- Montagemuster 200 oder 200 x 200 HINWEIS: Die VESA-Muster 75 mm und 100 mm sind auf der folgenden Seite aufgeführt. Bringen Sie die Hakenhalterung (A) mit vier M5 x 6 mm Schrauben (J) und Scheiben Nr. 10 (K) wie dargestellt an der Adapterplatte (C) an. -
Seite 31: Befestigung Der Hakenhalterung Am Bildschirm Unter Verwendung Von Vesa-Montagemuster 75 Oder 100
Deutsch Befestigung der Hakenhalterung am Bildschirm unter Verwendung von VESA- Montagemuster 75 oder 100 ACHTUNG • Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen. -
Seite 32: Anbringung Und Abnahme Des Flachbildschirms
Deutsch Anbringung und Abnahme des Flachbildschirms Bringen Sie den Bildschirm an der Kippeinheit (B) an. Ziehen Sie die M5 x 6 mm Schraube (J oder N) fest, BILDSCHIRM um den Bildschirm an der Kippeinheit zu befestigen. Ziehen Sie die M5 x 6 mm Schraube (N) mit Hilfe des J oder N 4 mm Sicherheitstreibers (O) fest, um den Bildschirm unter Anwendung der Sicherheitsfunktion an der... - Seite 34 Peerless ne saura en aucun cas être tenue pour responsable de tout préjudice accidentel ou induit, ou de tout préjudice dû au vol d’un produit, qu’il soit ou non protégé...
