Cableado de los canales analógicos
Los circuitos de entrada analógica pueden monitorear señales de voltaje y
convertirlas a datos digitales en serie.
El controlador no proporciona alimentación de lazo para las entradas analógicas.
Use una fuente de alimentación eléctrica apropiada según las especificaciones del
transmisor, como se muestra a continuación.

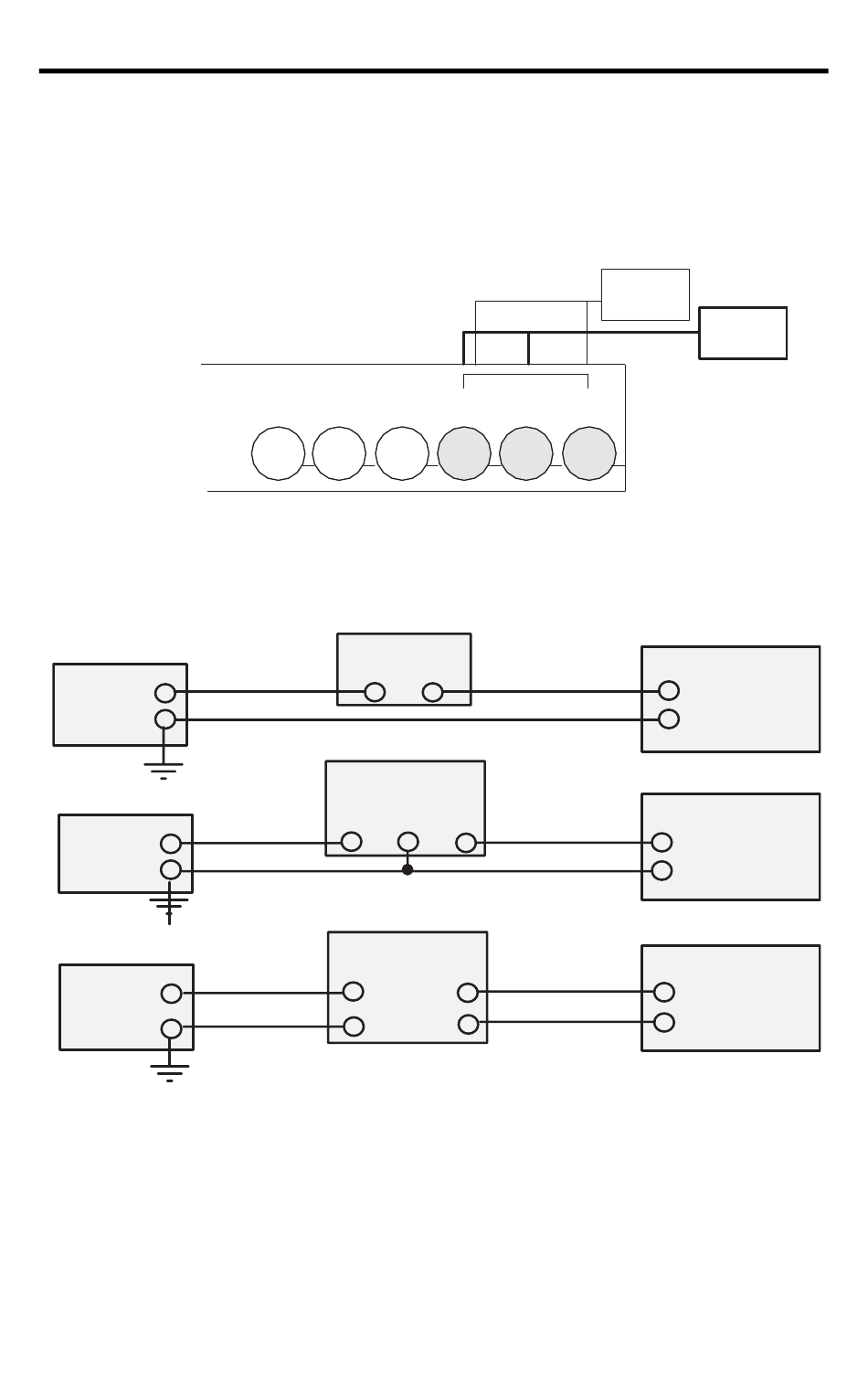

Transmisor de 2 hilos
Fuente de
+
alimenta-
-
ción
eléctrica
Transmisor de 3 hilos
Fuente de
+
alimenta-
ción
-
eléctrica
Transmisor de 4 hilos
Fuente de
+
alimenta-
ción
-
eléctrica
Cómo minimizar el ruido eléctrico en los canales analógicos
Las entradas en los canales analógicos emplean filtros digitales de alta frecuencia
que reducen considerablemente los efectos del ruido eléctrico en las señales de
entrada. Sin embargo, debido a la variedad de aplicaciones y entornos en los cuales
se instalan y funcionan los controladores analógicos, es imposible asegurar que
todo el ruido de entorno será eliminado por los filtros de entrada.
