Connexion des modules d'E/S d'extension 1762

ATTENTION
Coupez l'alimentation du système avant d'installer ou de retirer des modules d'E/S
d'extension au risque d'endommager l'automate.
Connectez les E/S 1762 après avoir monté l'automate.
1. Retirez le cache du port d'extension pour installer les modules d'E/S
d'extension.
2. Branchez le connecteur du câble plat sur le connecteur du bus.

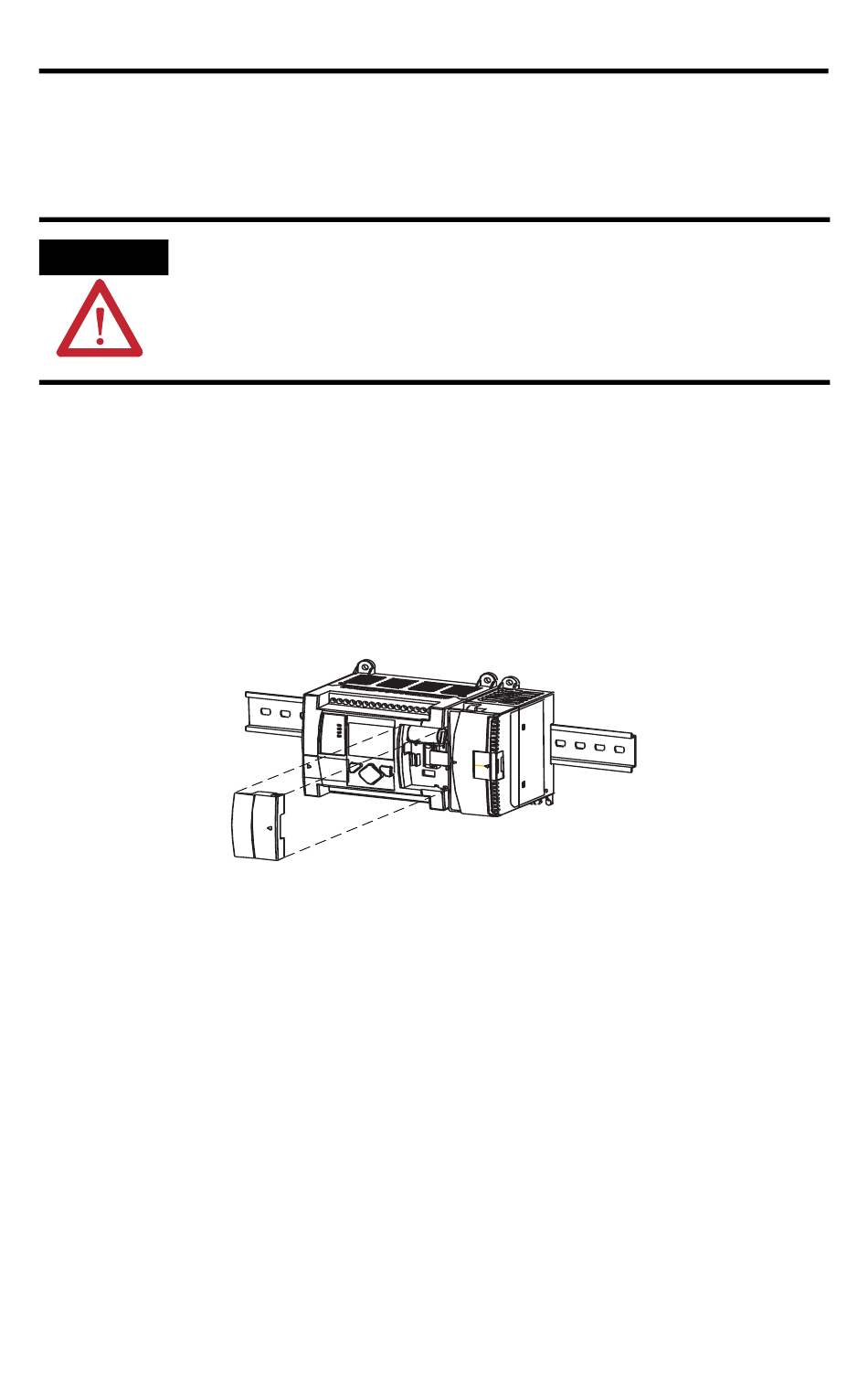

3. Remettez le cache en place, comme le montre la figure ci-dessous.
L'automate MicroLogix 1100 est conçu pour recevoir jusqu'à quatre modules d'E/S
d'extension 1762.
Pour de plus amples informations sur l'utilisation des E/S d'extension, voir la notice
d'installation correspondante.
