Dimensioni Per Il Montaggio - Rockwell Automation MicroLogix 1100 Installationsanleitung

ATTENZIONE
ATTENZIONE

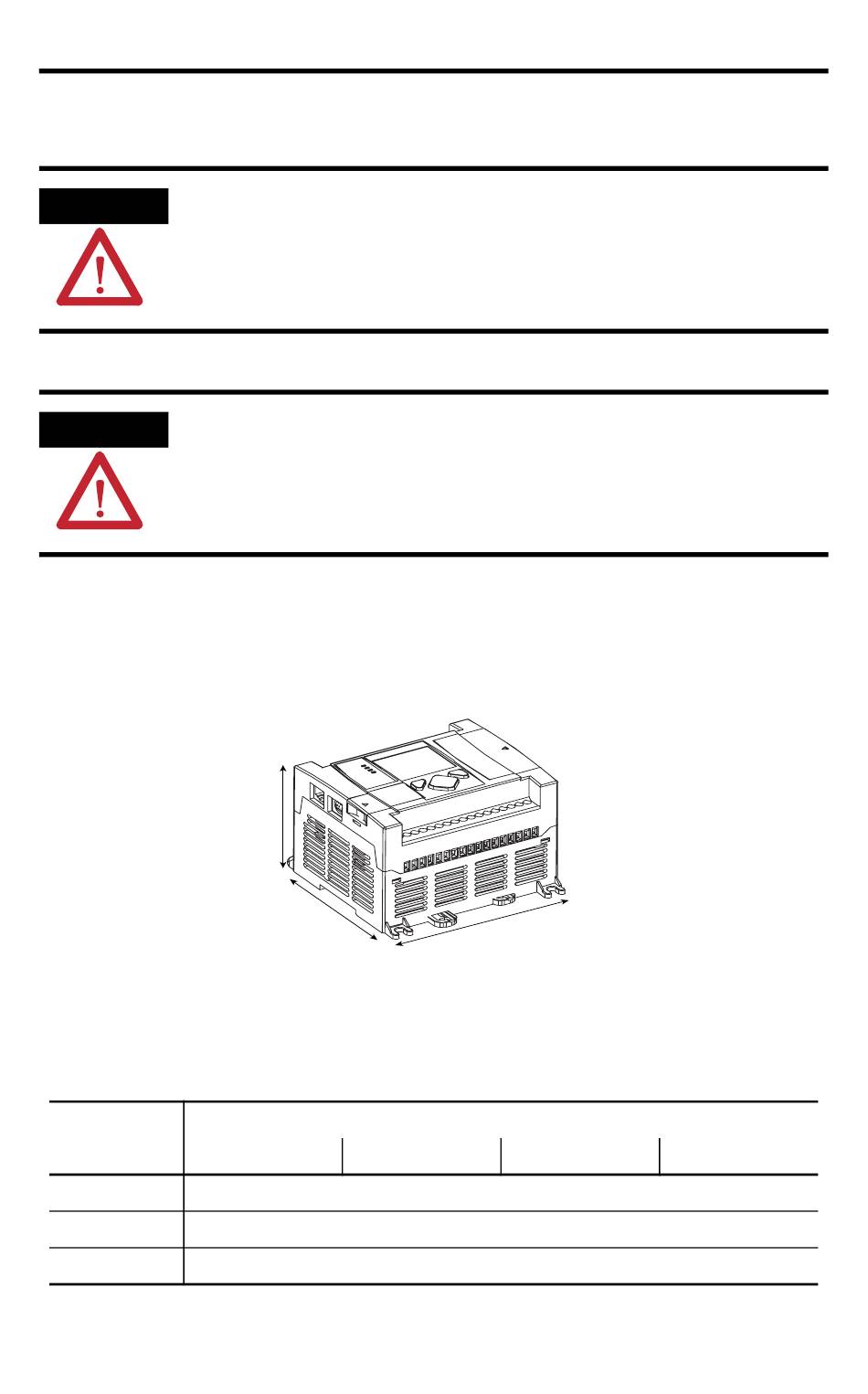

Dimensioni per il montaggio

Dimensione 1763-
L16AWA
A 90 mm
B 110 mm
C 87 mm
Per motivi di carattere termico, il montaggio verticale non è consentito.
Fare attenzione ai trucioli di metallo quando si effettuano fori di montaggio al di sopra
del controllore o di un altro dispositivo all'interno della custodia o sul pannello.
La caduta di frammenti nel controllore potrebbe danneggiarlo. Non praticare fori al di
sopra di un controllore già montato nel caso in cui sia già stata rimossa la protezione
antidetriti.
C
A
1763-L16AWA, 1763-L16BWA, 1763-L16BBB, 1763-L16DWD
L16BWA
B
L16BBB
Pubblicazione 1763-IN001C-MU-P – Settembre 2007
77
L16DWD
