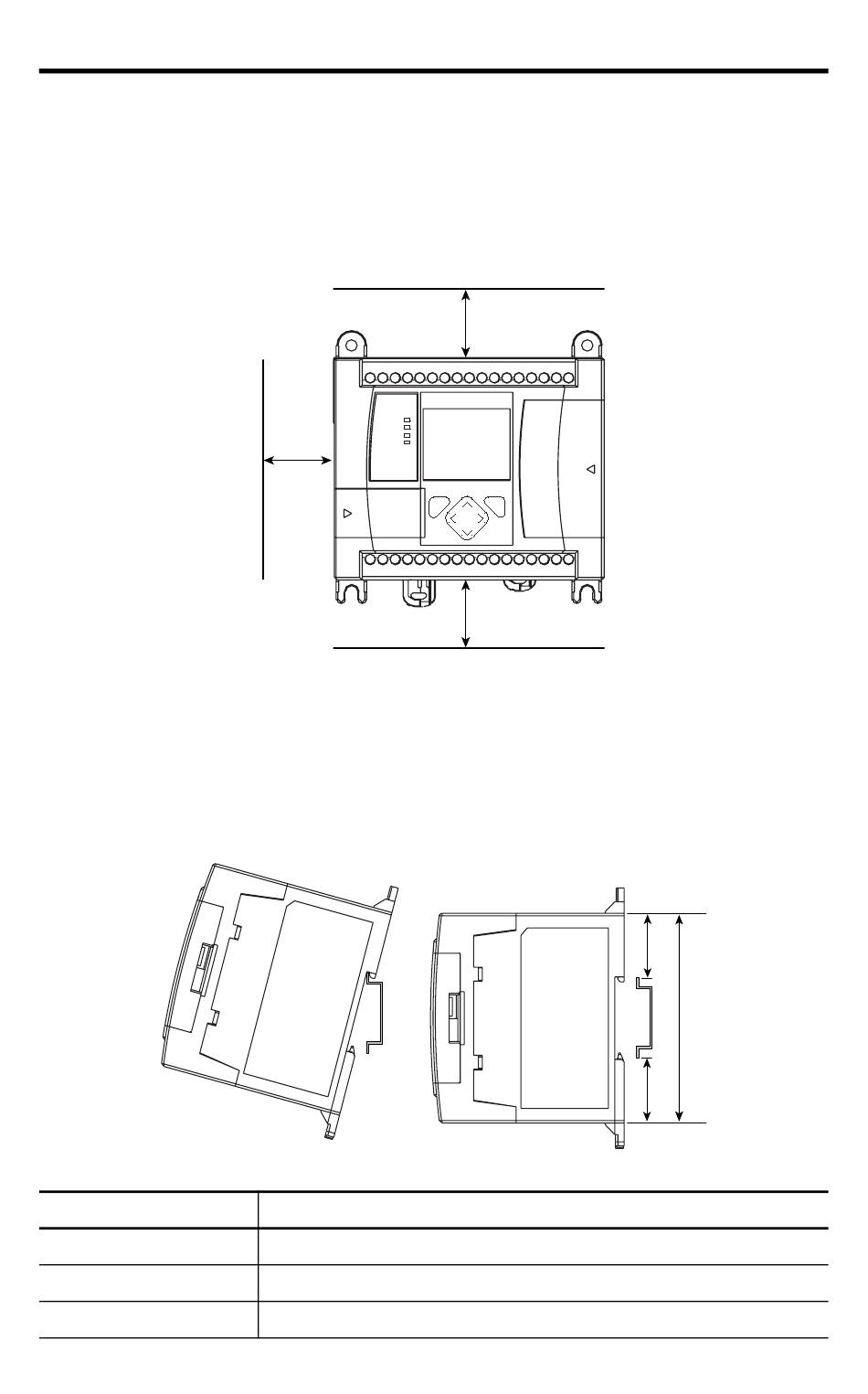

Espaço para Montagem do Controlador
O controlador é instalado na posição horizontal, com a expansão de E/S
estendendo-se à direita. Deixe 50 mm de espaço em todos os lados, exceto no lado
direito, para a ventilação adequada, como mostrado abaixo.
Montagem no Trilho DIN
A extensão máxima da trava é 14 mm (0,55 pol.) na posição aberta. É necessária
uma chave de fenda de lâmina plana para remoção do controlador. O controlador
pode ser montado nos trilhos DIN EN50022-35x7.5 ou EN50022-35x15.
As dimensões de montagem do trilho DIN são mostradas abaixo.
Dimensão
A
B
C
Publicação 1763-IN001C-MU-P – Setembro 2007
Lateral
ESC
Altura
90 mm (3,5 pol.)
27,5 mm (1,08 pol.)
27,5 mm (1,08 pol.)
Parte superior
OK
Parte inferior
B
A
C
