Pour connecter la pile remplaçable, procédez comme suit :
1. Insérez le connecteur des fils de la pile remplaçable dans le port de
connexion pour pile.
2. Faites passer les fils du connecteur de la pile dans le guide-fils comme le
montre la figure ci-dessous.

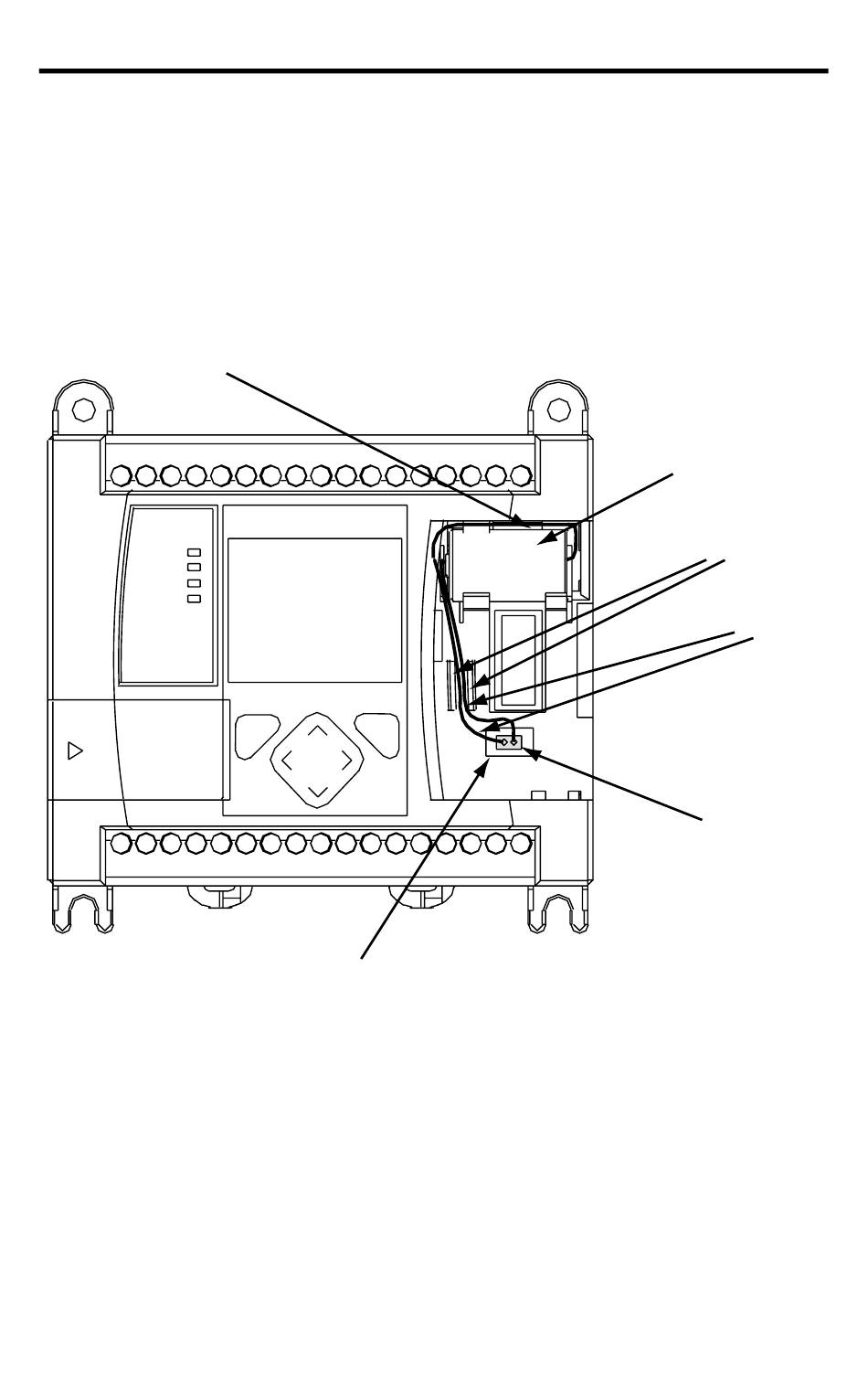

Logement pour pile remplaçable
ESC OK
Prise de connexion pour pile
Publication 1763-IN001C-MU-P – Septembre 2007
Pile remplaçable
Guide-fils
Fils du
connecteur
de la pile
Connecteur des fils
de la pile
