Montagem em Painel

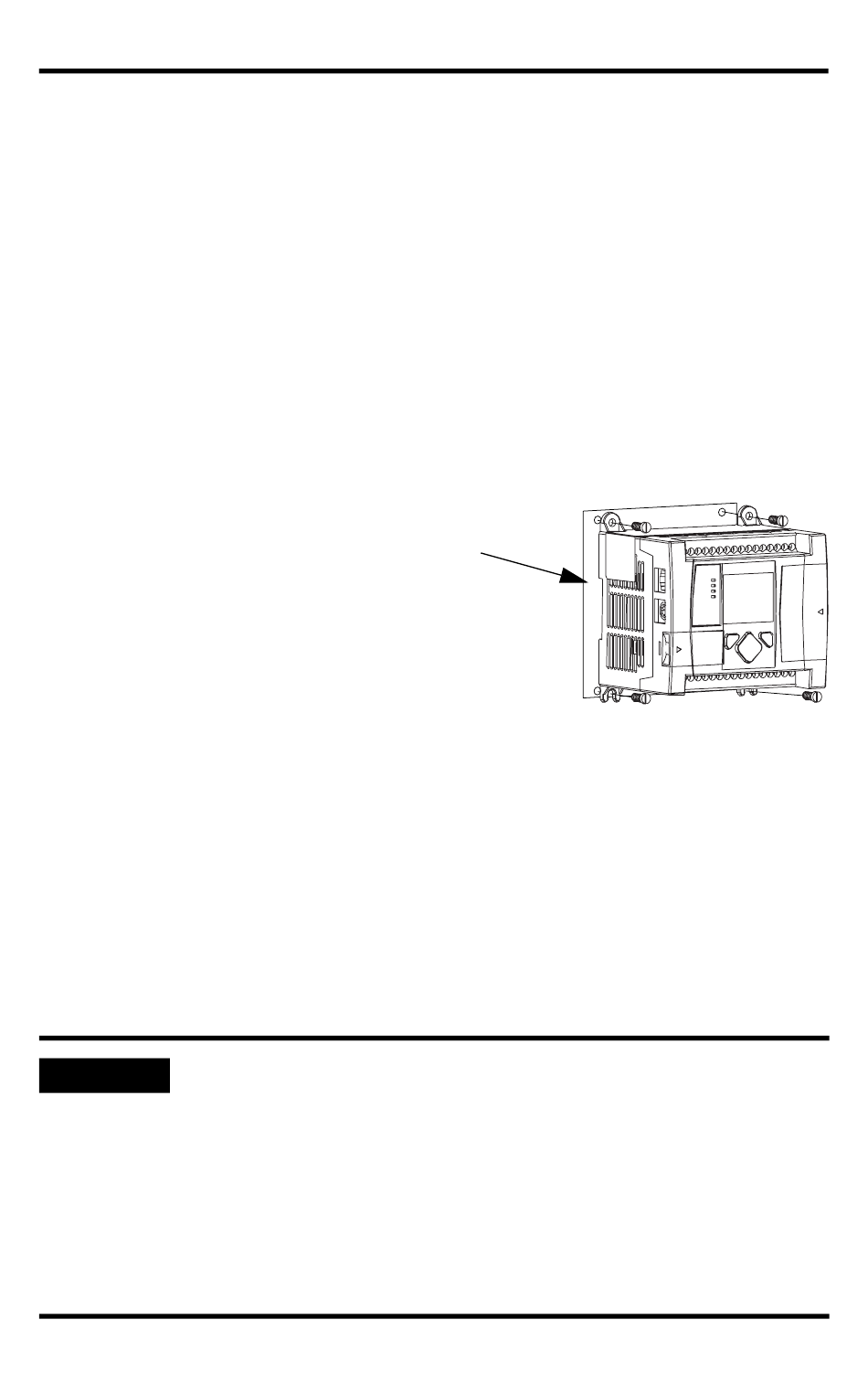

Monte o controlador no painel usando os parafusos nº 8 ou M4. Siga estas etapas
para instalar seu controlador usando os parafusos de fixação.
1. Remova o gabarito de montagem da parte interna da contra-capa deste
documento.
2. Fixe o gabarito à superfície de montagem. (Certifique-se de que o espaço
para montagem do controlador é adequado. Consulte Espaço para
Montagem do Controladorna página 144.)
3. Faça furos no gabarito.
4. Remova o gabarito de
montagem.
5. Monte o controlador.
6. Mantenha a tira de proteção
contra detritos no controlador
até terminar de instalar a
fiação dele e de qualquer
outro dispositivo.
Uso da Bateria
O controlador MicroLogix 1100 é equipado com uma bateria substituível.
O indicador de Bateria Fraca no visor de LCD do controlador mostra o status da
bateria substituível. Quando a bateria estiver fraca, o indicador é energizado
(exibido como um retângulo sólido). Isto significa que o conector do fio da bateria
está desconectado ou que a bateria pode falhar em 2 dias se estiver conectada.
O controlador MicroLogix 1100 é enviado com o conector do fio da bateria conectado.
IMPORTANTE
Certifique-se de que o conector do fio da bateria esteja inserido na porta do conector caso
sua aplicação precise de alimentação por bateria. Por exemplo, ao usar um relógio de
tempo real (RTC) ou armazenar o programa na memória do controlador por um período
maior enquanto a alimentação é removida.
Consulte o MicroLogix 1100 Programmable Controller User Manual, publicação
1763-UM001, para maiores informações sobre instalação, manuseio, uso, armazenamento
e descarte da bateria.
Publicação 1763-IN001C-MU-P – Setembro 2007
Gabarito de
Montagem
