Câblage des voies analogiques
Les circuits d'entrées analogiques peuvent contrôler des signaux de tension et les
convertir en données numériques série.
L'automate ne fournit pas d'alimentation en boucle pour les entrées analogiques.
Utilisez une alimentation adaptée aux caractéristiques du convertisseur comme
indiqué ci-dessous.

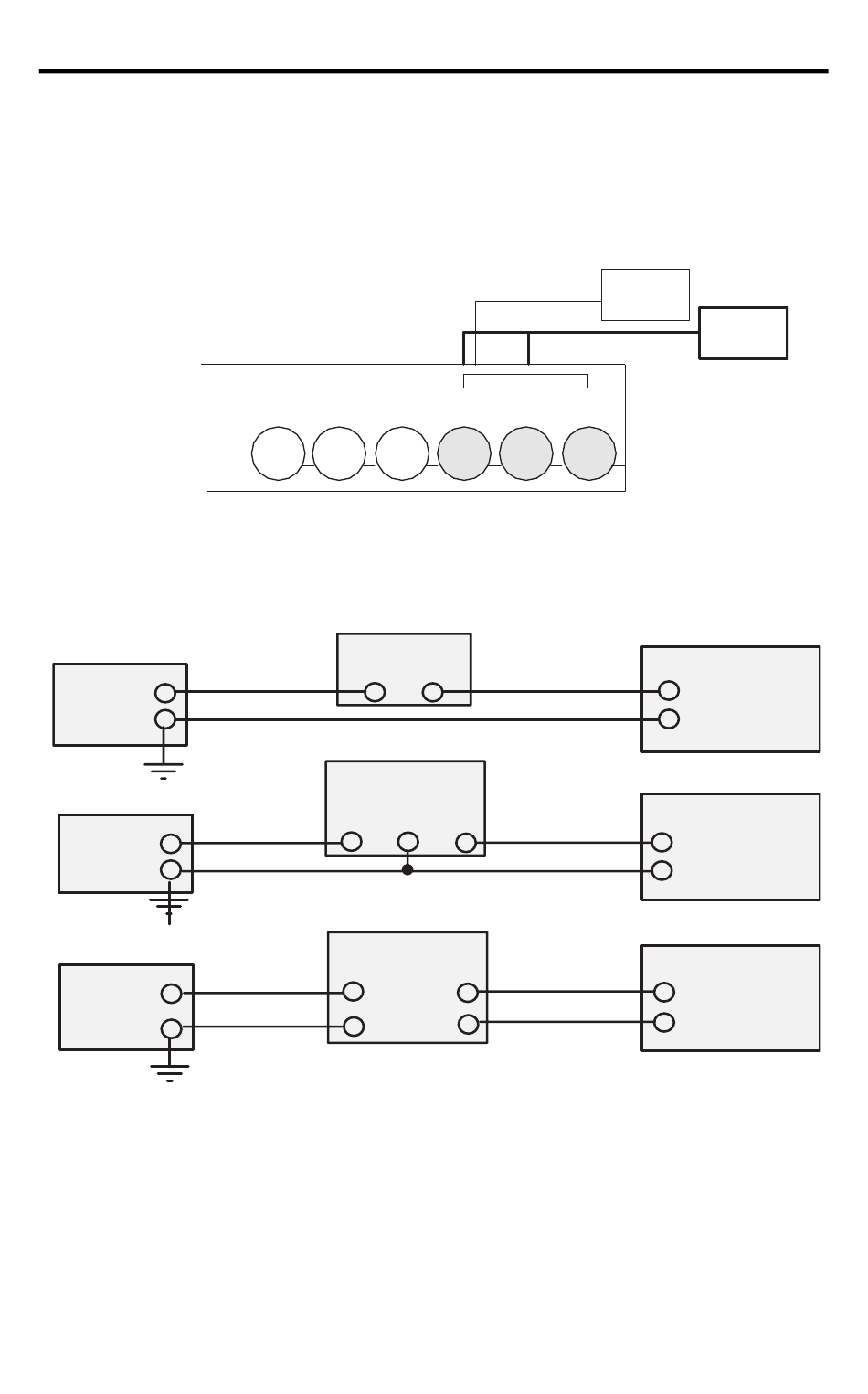

Convertisseur 2 fils
+
Alimen-
tation
-
Convertisseur 3 fils
+
Alimen-
tation
-
Convertisseur 4 fils
+
Alimen-
tation
-
Réduction des parasites électriques sur les voies analogiques
Les entrées sur les voies analogiques utilisent des filtres numériques haute
fréquence qui réduisent sensiblement les effets des parasites électriques sur les
signaux d'entrée. Cependant, compte tenu de la diversité des applications et des
conditions ambiantes dans lesquelles les automates analogiques sont installés et
fonctionnent, il est impossible de garantir que ces filtres d'entrée suppriment tous
les parasites ambiants.
IA
COM
Convertisseur Convertisseur
+ -
Convertisseur
Alimentation Signal
GND
Convertisseur
Alimentation Signal
+ +
-
-
