Per installare il controllore sulla guida DIN, attenersi alla seguente procedura.
1. Montare la guida DIN accertarsi che il posizionamento del controllore sulla
guida rispetti gli spazi consigliati. Vedere Spazio necessario per il controllore
a pagina 78. Fare riferimento alla dima di montaggio contenuta nella
retrocopertina di questo manuale.
2. Se è aperto, chiudere il dispositivo di aggancio alla guida DIN.
3. Agganciare la scanalatura superiore alla guida DIN.
4. Premendo il controllore contro la parte superiore della guida, inserire a
scatto la parte inferiore del controllore.
5. Non rimuovere la protezione antidetriti fino a quando non si è terminato di
cablare il controllore e qualsiasi altro dispositivo.

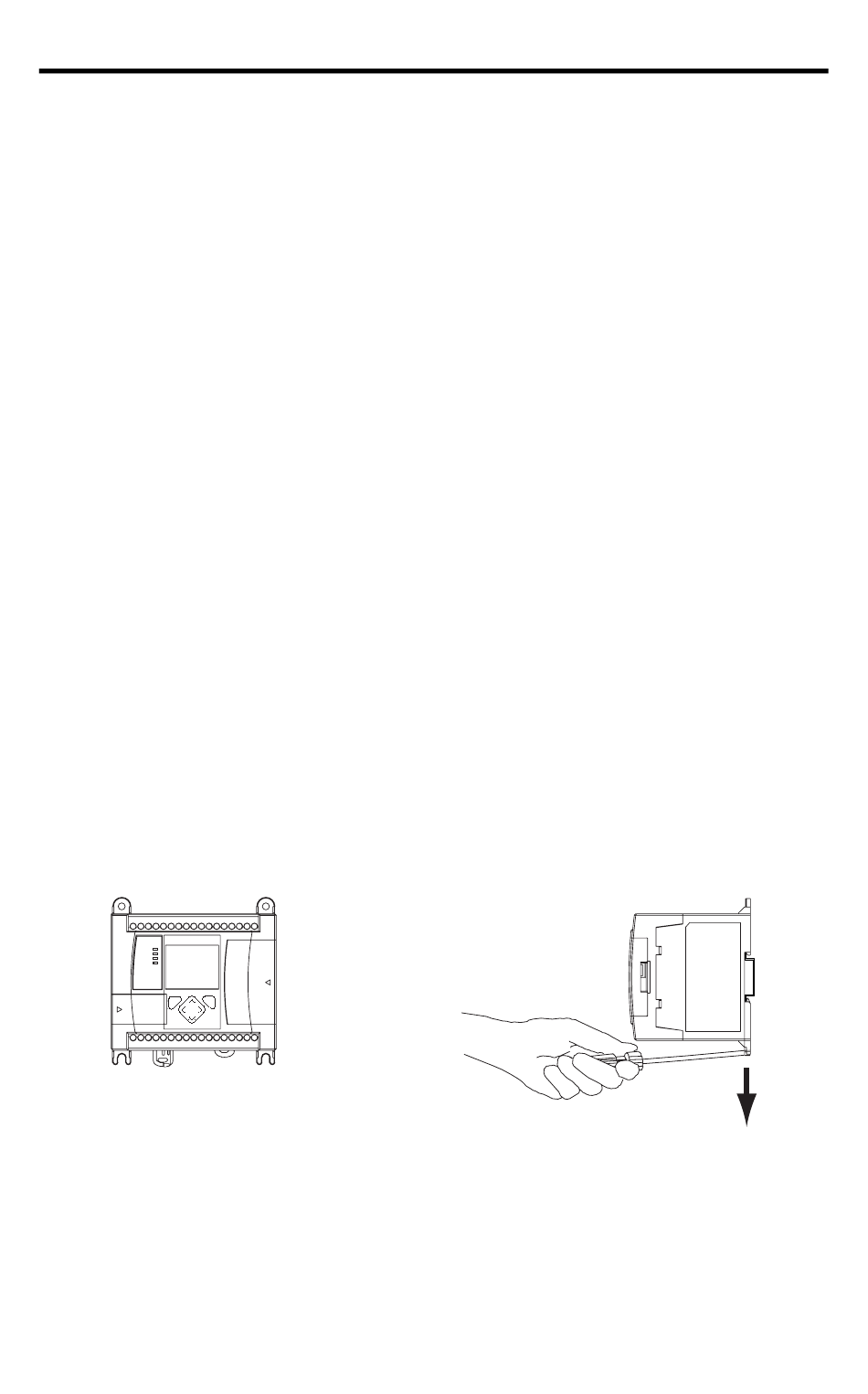

Per rimuovere il controllore dalla guida DIN, attenersi alla seguente procedura.
1. Inserire un cacciavite a lama piatta nel dispositivo di aggancio alla guida DIN
posto sul lato inferiore del controllore.
2. Tenendo fermo il controllore, fare leva verso il basso sul dispositivo di
aggancio fino a che questo non si blocca in posizione di apertura.
3. Ripetere i punti 1 e 2 per il secondo dispositivo di aggancio alla guida DIN.
4. Sganciare la parte superiore della scanalatura dalla guida DIN.
ESC
aperto chiuso
OK
