Vorbereitungen; Die Teile Des Gerätes; Aufbau - Elcometer 1615 Bedienungsanleitung

R
V
ORBEREITUNGEN

2 VORBEREITUNGEN

Fallrohr
Dieser Teil der Anleitung
wendet sich an Erstanwender
des Elcometer 1615. Er
beinhaltet Informationen zu
Teilen, Aufbau und Justierung
des Gerätes. Nach dem
Studium dieses Kapitels sind
Klemmring
Sie in der Lage das Elcometer
Kugelschlag Prüfgerät 1615
einzusetzen.
2.1 Die Teile des Gerätes
Abbildung 1 zeigt die
Bestandteile des Elcometer
1615 Kugelschlag Prüfgerätes.
Es sind drei Versionen des
Elcometer 1615 erhältlich.
Einige der hier gezeigten Teile
sind daher möglicherweise in
Ihrem Gerät nicht enthalten.

2.2 Aufbau

Stellen Sie das Gerät auf einen
stabilen Tisch. Für höchste
Stabilität stellen Sie das Gerät
am besten direkt über ein
Tischbein. Verwenden Sie die
eingebaute Wasserwaage um
Fallgewicht
das Gerät horizontal auszu-
richten. Durch die Bohrungen in
Anschlag*
der Grundplatte kann das Gerät
fest mit dem Untergrund
Spannvorichtung
verschraubt werden.
Matrize*
Note: Die mit (*) markierten
Muster
Teile in Abb. 1 sind nicht in allen
Elcometer 1615 Modellen
enthalten.

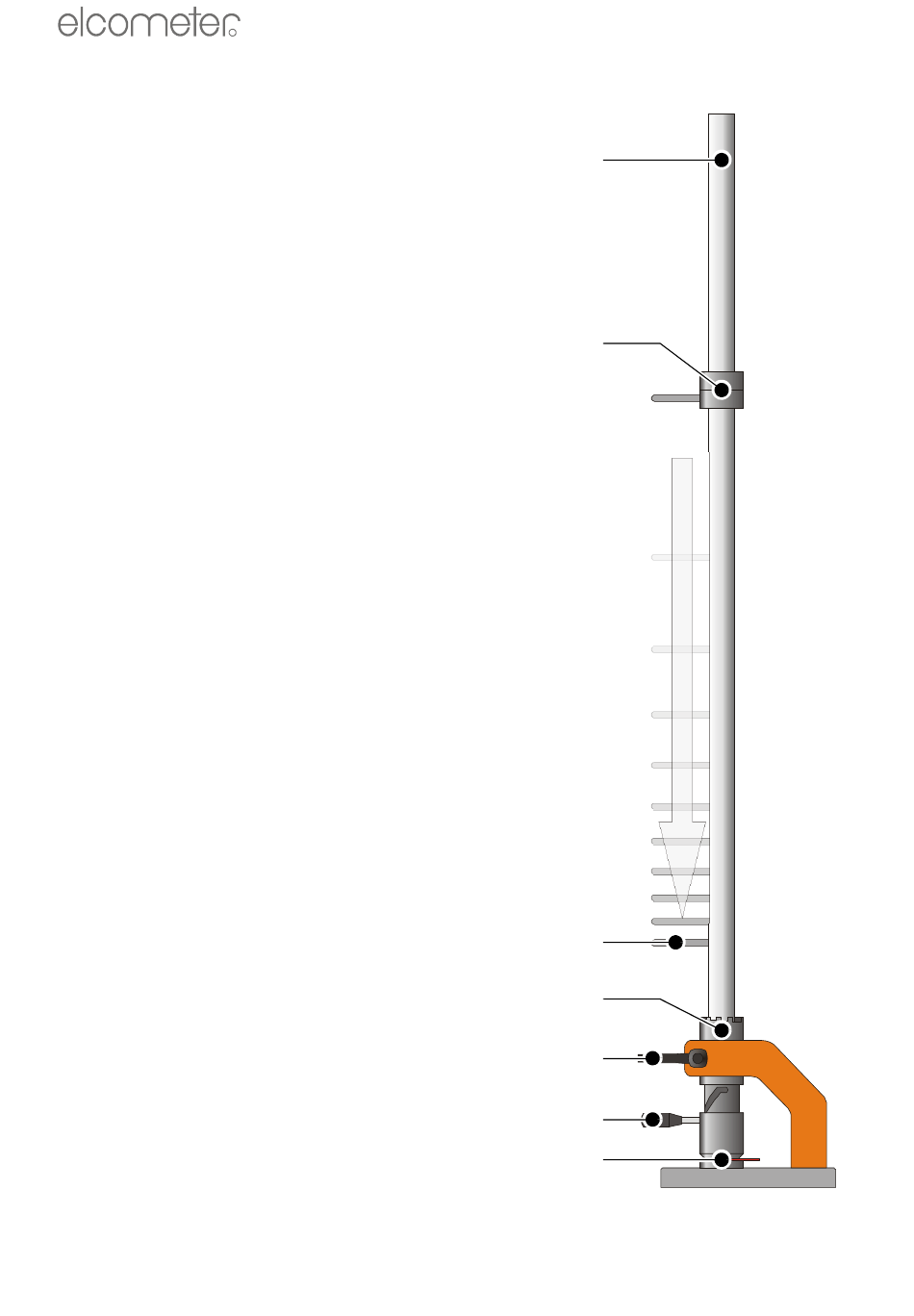

Abbildung 1. Elcometer 1615
4
