3.3 Resistorji za zaustavitev

Rezistor za zaustavitev je montiran na CIM 2XX,
Modbus modul ima vrednost 150 Ω.
CIM 2XX ima DIP stikalo z dvema stikaloma
(SW1 in SW2) za preklop rezistorjev na vklop
oziroma zklop. Slika 5 prikazuje DIP stikala
v izklopljenem stanju.
SW1 SW2

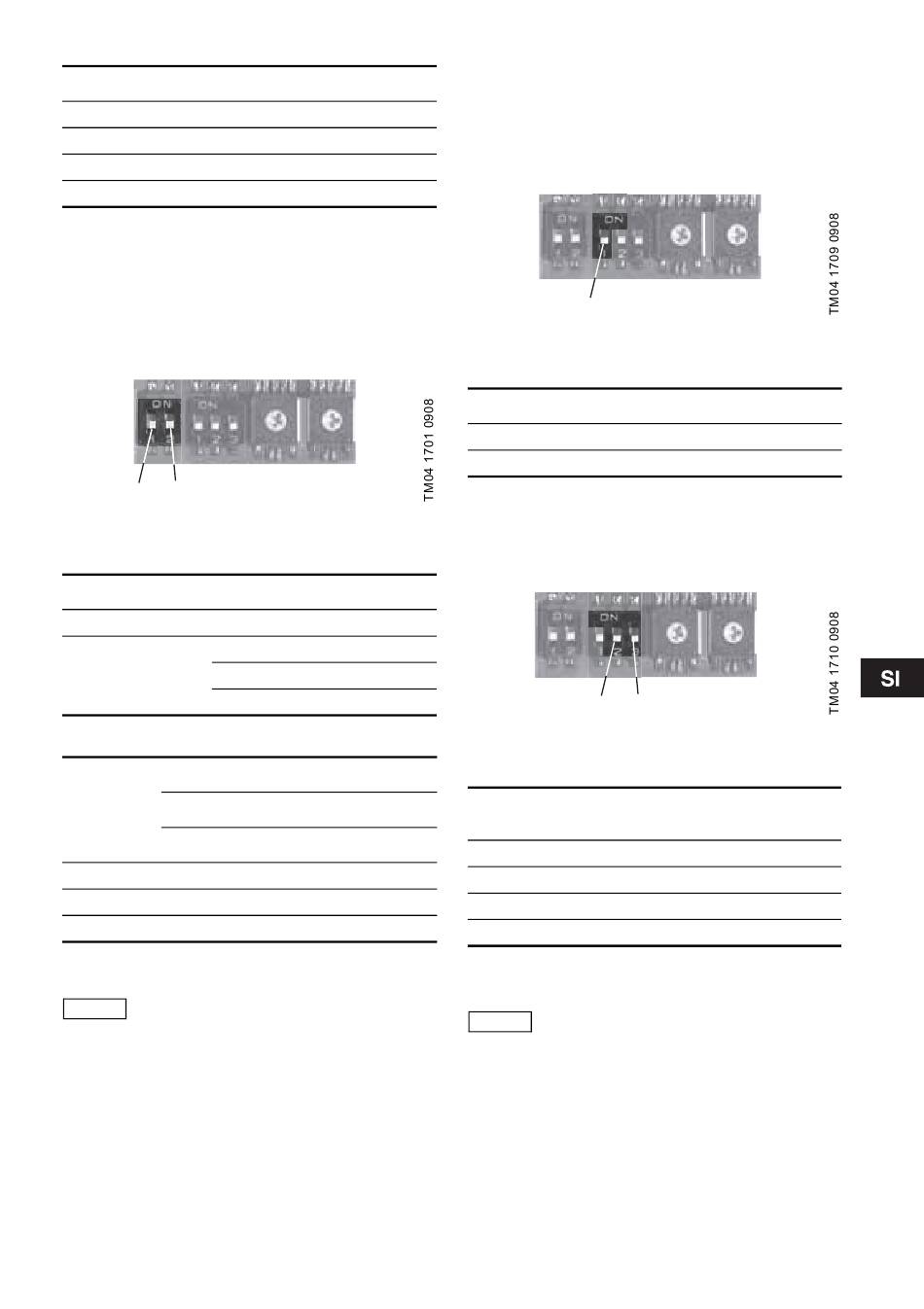

Slika 5 Vklopni in izklopni ozki rezistorji
DIP stikala, nastavitev
Status
Vklop
Izklopni
Dolžina kabla
Maksimalna dolžina kabla
biti/s Končni kabel
[m/ft]
1200-9600 1200/4000
19200 1200/4000
38400 1200/4000
Za zagotovitev stabilne in zanesljive
komunikacije, je pomembno da je samo
en rezistor za zaustavitev, na prvi
Nasvet
oziroma zadnji enoti Modibusnega
omrežja in je vklopljen. Glejte sl. 2.
SW6 SW7
0 8
1 4
1 F
F 7
SW1 SW2
ON ON
OFF OFF
ON OFF
OFF ON
Začetni kabel
[m/ft]
1200/4000
500/1700
250/800

3.4 Nastavitev enakosti

CIM 2XX Modbus je nastavljen na vse enako
(1 stop bit) Možno je zamenjati pariteto. Enakost
je lahko zamenjana na neenakost (2 stop bita).
Ni mogoče drugače nastaviti kot enakost.
Glejte sl. 6.
SW3
Slika 6 Enakost
DIP stikala, nastavitev
Enakost
Enakost, 1 stop bit
Neenakost, 2 stop bita

3.5 Nastavitev Modbus hitrosti motorja

Hitrost mora biti nastavljena pravilno, preden
je CIM 2XX Modbus modul pripravljen za
komuniciranje z Modbus omrežjem. Glejte sl. 7.
SW4 SW5
Slika 7 Nastavitev Modbus hitrosti
DIP stikala, nastavitev
Nastavitev hitrosti
[bits/s]
9600
19200
38400
Software-definiran
Kadar je prenos hitrosti nastavljen na
"software-definiran", je lahko hitrost
nastavljena na 1200, 2400 ali 4800 biti/s
Nasvet
glede na Modbus registracijo.
Glejte podroben profil delovanja na
CD-ROMu, dobavljenem z proizvodom.
SW3
OFF
ON
SW4 SW5
OFF ON
OFF OFF
ON OFF
ON ON
