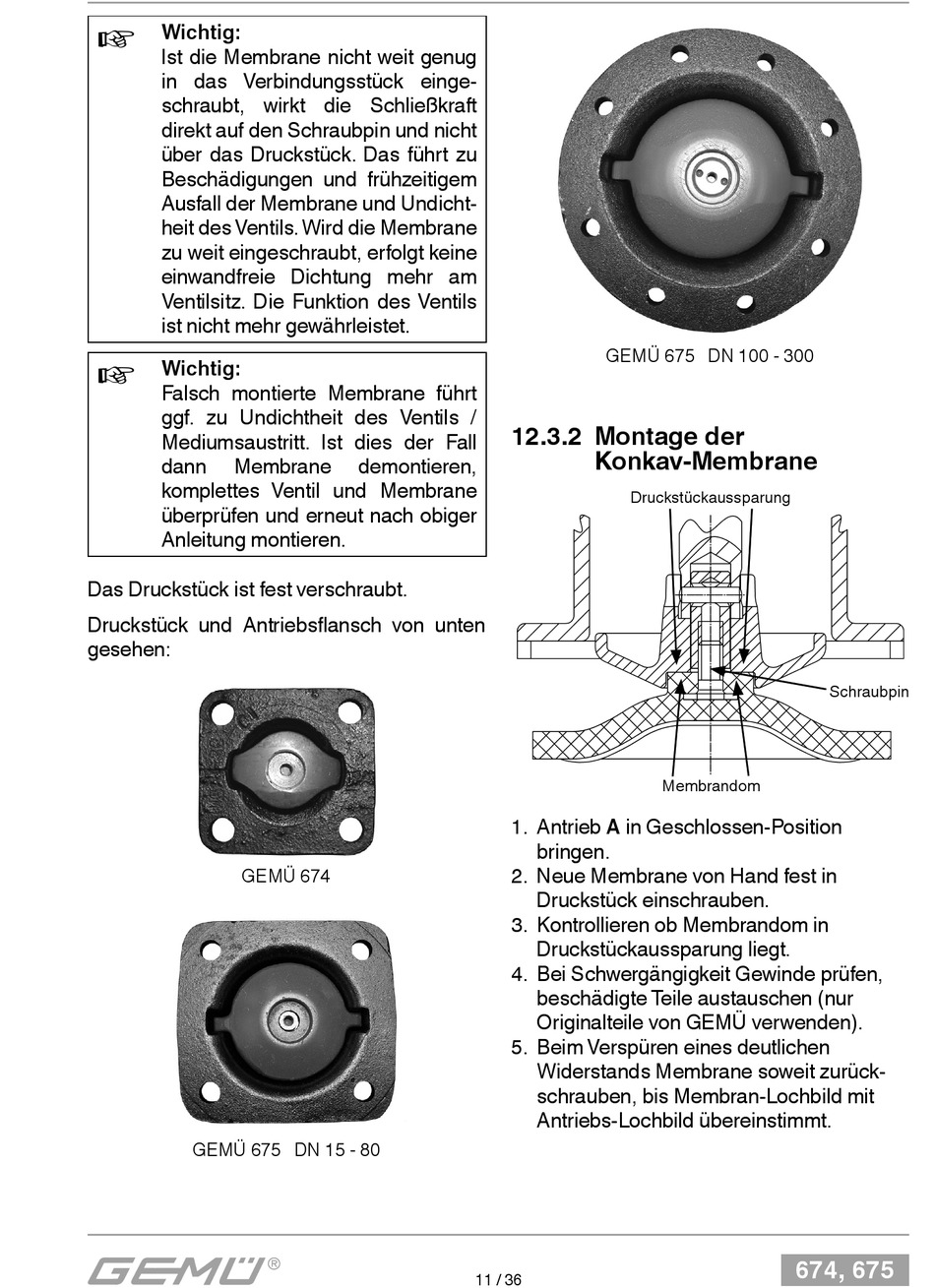

Montage Der Konkav-Membrane - Gemü 674 Original Einbau- Und Montageanleitung

Wichtig:
+
Ist die Membrane nicht weit genug
in das Verbindungsstück einge-
schraubt, wirkt die Schließkraft
direkt auf den Schraubpin und nicht
über das Druckstück. Das führt zu
Beschädigungen und frühzeitigem
Ausfall der Membrane und Undicht-
heit des Ventils. Wird die Membrane
zu weit eingeschraubt, erfolgt keine
einwandfreie Dichtung mehr am
Ventilsitz. Die Funktion des Ventils
ist nicht mehr gewährleistet.
Wichtig:
+
Falsch montierte Membrane führt
ggf. zu Undichtheit des Ventils /
Mediumsaustritt. Ist dies der Fall
dann Membrane
komplettes Ventil und Membrane
überprüfen und erneut nach obiger
Anleitung montieren.
Das Druckstück ist fest verschraubt.
Druckstück und Antriebsfl ansch von unten
gesehen:
GEMÜ 674
GEMÜ 675 DN 15 - 80
12.3.2 Montage der
demontieren,
1. Antrieb A in Geschlossen-Position
2. Neue Membrane von Hand fest in
3. Kontrollieren ob Membrandom in
4. Bei Schwergängigkeit Gewinde prüfen,
5. Beim Verspüren eines deutlichen
11 / 36
GEMÜ 675 DN 100 - 300
Konkav-Membrane
Druckstückaussparung
Membrandom
bringen.
Druckstück einschrauben.
Druckstückaussparung liegt.
beschädigte Teile austauschen (nur
Originalteile von GEMÜ verwenden).
Widerstands Membrane soweit zurück-
schrauben, bis Membran-Lochbild mit
Antriebs-Lochbild übereinstimmt.
Schraubpin
674, 675
