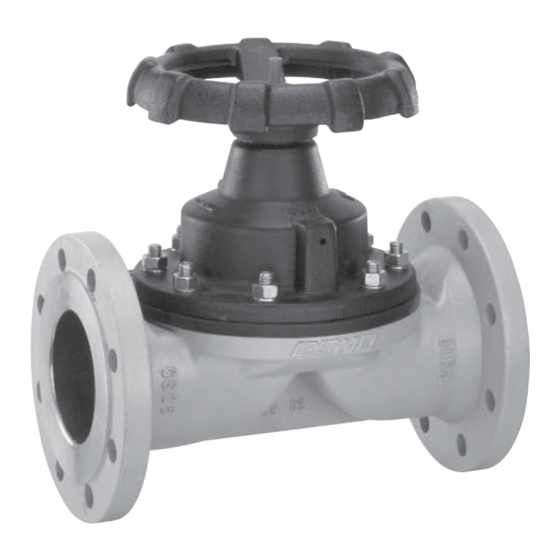

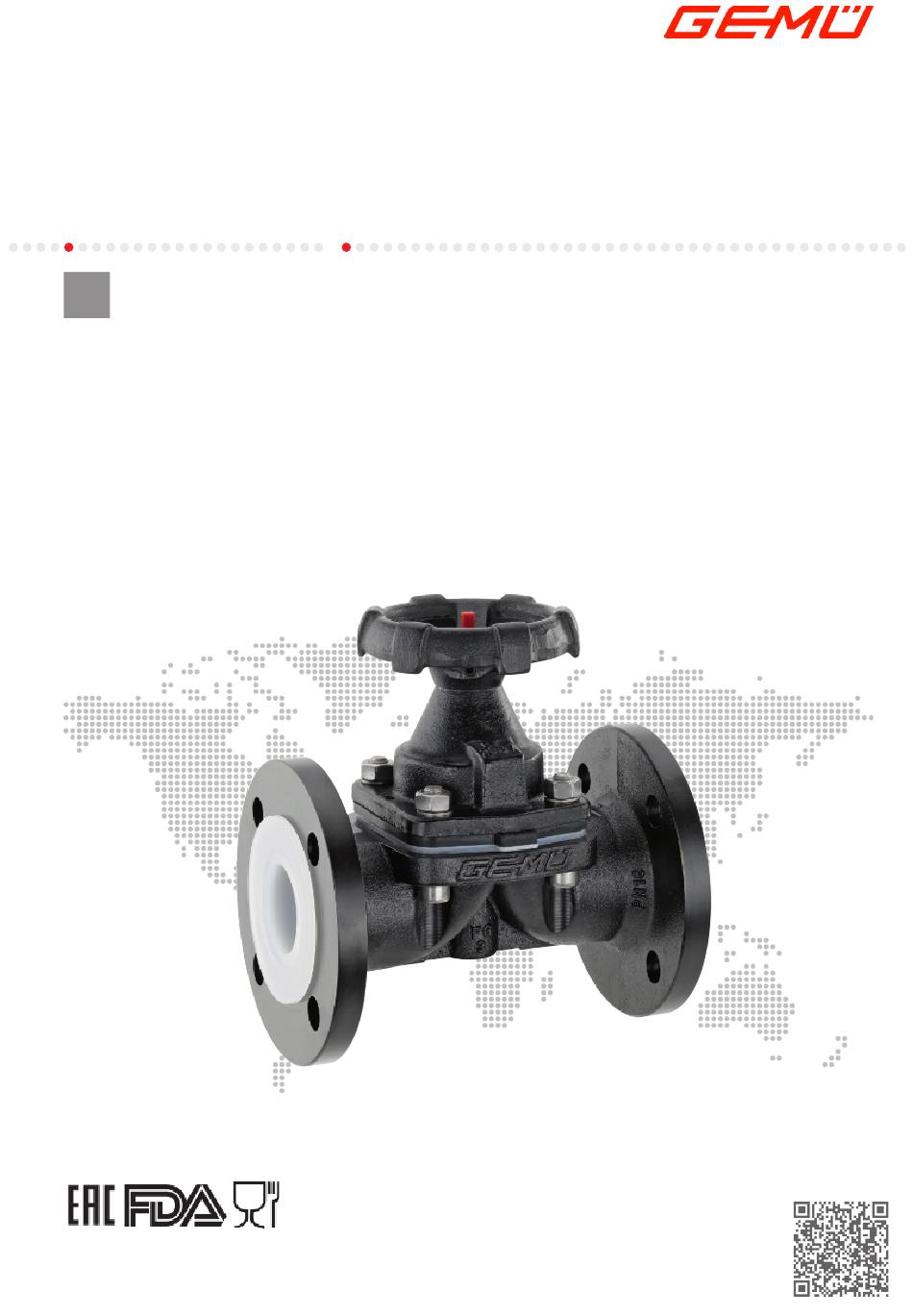

- Seite 1 GEMÜ 675 Manuell betätigtes Membranventil Betriebsanleitung Weitere Informationen Webcode: GW-675...
- Seite 2 Alle Rechte wie Urheberrechte oder gewerbliche Schutzrechte werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 23.07.2020 GEMÜ 675 2 / 27 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
12.4.2 Konkav-Membrane montieren ..... 23 12.5 Antrieb montieren ..........23 13 Fehlerbehebung ............24 14 Ausbau aus Rohrleitung ..........25 15 Entsorgung ............... 25 16 Rücksendung ............25 17 Konformitätserklärung nach 2014/68/EU (Druckgerä- terichtlinie) ............... 26 www.gemu-group.com 3 / 27 GEMÜ 675... -
Seite 4: Allgemeines
Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden ein- gesetzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ 675 4 / 27 www.gemu-group.com... -
Seite 5: Sicherheitshinweise
8. Sicherheitsvorschriften für die verwendeten Medien be- Auskleidung achten. 3.2 Beschreibung Bei Betrieb: Das 2/2-Wege-Membranventil GEMÜ 675 verfügt über ein 9. Dokument am Einsatzort verfügbar halten. Metall-Handrad und wird manuell betätigt. Eine optische 10. Sicherheitshinweise beachten. Stellungsanzeige ist serienmäßig integriert. -
Seite 6: Bestimmungsgemäße Verwendung
Das Produkt ist für den Einbau in Rohrleitungen und zur Steuerung eines Betriebsmediums konzipiert. Das Produkt ist bestimmungsgemäß nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. ● Das Produkt gemäß den technischen Daten einsetzen. GEMÜ 675 6 / 27 www.gemu-group.com... -
Seite 7: Bestelldaten
Baulänge nur bei Gehäuseform D DN 125, Membrangröße 125 Flansch ANSI Class 125/150 RF, Antriebsgröße 6 Baulänge FTF EN 558 Reihe 7, ISO 5752, basic DN 150, Membrangröße 150 series 7, Baulänge nur bei Gehäuseform D Antriebsgröße 7 www.gemu-group.com 7 / 27 GEMÜ 675... -
Seite 8: Bestellbeispiel
Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 5 Werkstoff Ventilkörper EN-GJL-250 (GG 25) 6 Membranwerkstoff EPDM 7 Steuerfunktion Manuell betätigt (MA) 8 Antriebsausführung Antriebsgröße 2 GEMÜ 675 8 / 27 www.gemu-group.com... -
Seite 9: Technische Daten
Betriebsdruck bei geschlossenem Ventil ermittelt. Für die angegebenen Werte ist die Dichtheit am Ventil- sitz und nach außen gewährleistet. Angaben zu beidseitig anstehenden Betriebsdrücken und für Reinstmedien auf Anfrage. Druckstufe: PN 16 Leckrate: Leckrate A (nach EN 12266-1) www.gemu-group.com 9 / 27 GEMÜ 675... -
Seite 10: Produktkonformitäten
Das Produkt erfüllt die Anforderung gemäß VDI 2440 (November 2000), VDI 3479, DIN EN ISO 158481, Zertifikat Nr. 18 11 090235 002* * siehe Verfügbarkeiten 6.5 Mechanische Daten Gewicht: Antrieb Antriebsausführung Gewicht 12,0 15,0 25,0 Gewichte in kg GEMÜ 675 10 / 27 www.gemu-group.com... - Seite 11 6 Technische Daten Gewicht: Körper Gewindemuffe Flansch Anschlussarten Code 8, 38, 39, 51, 53, 56 10,2 14,2 21,0 30,0 35,0 MG = Membrangröße, Gewichte in kg Einbaulage: beliebig Durchflussrichtung: beliebig www.gemu-group.com 11 / 27 GEMÜ 675...
-
Seite 12: Abmessungen
7 Abmessungen 7 Abmessungen 7.1 Antriebsmaße ø B Antriebsausführung ø B 15 - 25 32 - 40 Maße in mm, MG = Membrangröße * CT = A + H1 (siehe Körpermaße) GEMÜ 675 12 / 27 www.gemu-group.com... -
Seite 13: Körpermaße
Code 8: Flansch EN 1092, PN 16, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 8: EN-GJL-250 (GG 25) Code 17: EN-GJS-400-18-LT (GGG 40.3), PFA-Auskleidung Code 18: EN-GJS-400-18-LT (GGG 40.3), PP-Auskleidung Code 83: EN-GJS-400-18-LT (GGG 40.3), Hartgummi-Auskleidung www.gemu-group.com 13 / 27 GEMÜ 675... -
Seite 14: Flansch En (Code 53)
Code 53: Flansch EN 1092, PN 16, Form A, Baulänge FTF EN 558 Reihe 7, ISO 5752, basic series 7, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 8: EN-GJL-250 (GG 25) Code 17: EN-GJS-400-18-LT (GGG 40.3), PFA-Auskleidung 3) Durchmesser weicht von Norm ab GEMÜ 675 14 / 27 www.gemu-group.com... -
Seite 15: Flansch Ansi Class (Code 38, 39)
2) Werkstoff Ventilkörper Code 8: EN-GJL-250 (GG 25) Code 17: EN-GJS-400-18-LT (GGG 40.3), PFA-Auskleidung Code 18: EN-GJS-400-18-LT (GGG 40.3), PP-Auskleidung Code 83: EN-GJS-400-18-LT (GGG 40.3), Hartgummi-Auskleidung 3) Anschluss-Code 39 / Werkstoff-Code 8 ØD = 220 www.gemu-group.com 15 / 27 GEMÜ 675... -
Seite 16: Flansch Ansi Class (Code 56)
Code 56: Flansch ANSI Class 125/150 RF, Baulänge FTF EN 558 Reihe 7, ISO 5752, basic series 7, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 17: EN-GJS-400-18-LT (GGG 40.3), PFA-Auskleidung Code 81: EN-GJS-500-7 (GGG 50), PFA-Auskleidung Code 91: EN-GJS-500-7 (GGG 50), PP-Auskleidung GEMÜ 675 16 / 27 www.gemu-group.com... -
Seite 17: Flansch Bs (Code 51)
Code 51: Flansch BS 10 Tab "E", Baulänge FTF EN 558 Reihe 7, ISO 5752, basic series 7, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 17: EN-GJS-400-18-LT (GGG 40.3), PFA-Auskleidung Code 81: EN-GJS-500-7 (GGG 50), PFA-Auskleidung Code 91: EN-GJS-500-7 (GGG 50), PP-Auskleidung www.gemu-group.com 17 / 27 GEMÜ 675... -
Seite 18: Gewindemuffe Din (Code 1)
28,0 18,0 140,0 73,0 35,0 18,0 165,0 Maße in mm, MG = Membrangröße n = Anzahl der Schlüsselflächen 1) Anschlussart Code 1: Gewindemuffe DIN ISO 228 2) Werkstoff Ventilkörper Code 8: EN-GJL-250 (GG 25) GEMÜ 675 18 / 27 www.gemu-group.com... -
Seite 19: Herstellerangaben
Heiße Anlagenteile! sowie Vibrationen und Spannungen vom Produkt fernge- ▶ Verbrennungen. halten werden. Nur an abgekühlter Anlage arbeiten. ● 13. Das Produkt nur zwischen zueinander passenden, fluch- tenden Rohrleitungen montieren (siehe nachfolgende Ka- pitel). www.gemu-group.com 19 / 27 GEMÜ 675... -
Seite 20: Einbau Mit Flanschanschluss
10. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin- gen bzw. in Funktion setzen. 9.3 Einbau mit Gewindemuffe HINWEIS Abschließbares Handrad! ▶ Ein abschließbares Handrad ist optional erhältlich. Es kann mit einem Vorhängeschloss gesichert werden. Abb. 2: Gewindemuffe GEMÜ 675 20 / 27 www.gemu-group.com... -
Seite 21: Inbetriebnahme
K600… schen. K620… Nur Originalteile von GEMÜ verwenden. ● Membrane 600…M… (DN 15-50) VORSICHT 620…M… (ab DN 65) Schraube 675…S30… Heiße Anlagenteile! Scheibe ▶ Verbrennungen. Nur an abgekühlter Anlage arbeiten. Mutter ● Antrieb 9675… www.gemu-group.com 21 / 27 GEMÜ 675... -
Seite 22: Antrieb Demontieren
Druckstück! 8. Membranschild von Hand fest auf die Stützmembrane ▶ Das Druckstück ist fest verschraubt. drücken, so dass er zurückklappt und an der Stützmem- brane anliegt. 9. Steg von Druckstück und Membrane parallel ausrichten. GEMÜ 675 22 / 27 www.gemu-group.com... -
Seite 23: Konkav-Membrane Montieren
5. Schrauben mit Muttern über Kreuz festziehen. 6. Auf gleichmäßige Verpressung der Membrane achten (ca. 10 bis 15 %). ð Gleichmäßige Verpressung ist an gleichmäßiger Au- ßenwölbung erkennbar. 7. Komplett montiertes Ventil auf Funktion und Dichtheit prüfen. www.gemu-group.com 23 / 27 GEMÜ 675... -
Seite 24: Fehlerbehebung
Gewindeanschlüsse / Verschraubungen lose festziehen Dichtmittel defekt Dichtmittel ersetzen Ventilkörper undicht Ventilkörper undicht oder korrodiert Ventilkörper auf Beschädigungen prüfen, ggf. Ventilkörper tauschen Handrad lässt sich nicht drehen Handrad defekt Handrad austauschen Handradarretierung abgeschlossen Handradarretierung aufschließen GEMÜ 675 24 / 27 www.gemu-group.com... -
Seite 25: Ausbau Aus Rohrleitung
Produkt keine Rücksendeerklärung bei, erfolgt keine Gut- schrift bzw. keine Erledigung der Reparatur, sondern eine kostenpflichtige Entsorgung. 1. Das Produkt reinigen. 2. Rücksendeerklärung bei GEMÜ anfordern. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. www.gemu-group.com 25 / 27 GEMÜ 675... -
Seite 26: Konformitätserklärung Nach 2014/68/Eu (Druckgeräterichtlinie)
Wir, die Firma GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Sicherheitsanforderungen der Druckgeräterichtlinie 2014/68/EU erfüllt. Benennung des Druckgerätes: GEMÜ 675 Benannte Stelle: TÜV Rheinland Industrie Service GmbH Nummer: 0035 Zertifikat-Nr.: 01 202 926/Q-02 0036 Konformitätsbewertungsverfahren:... - Seite 27 Änderungen vorbehalten GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88706382* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 07.2020 | 88706382 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
