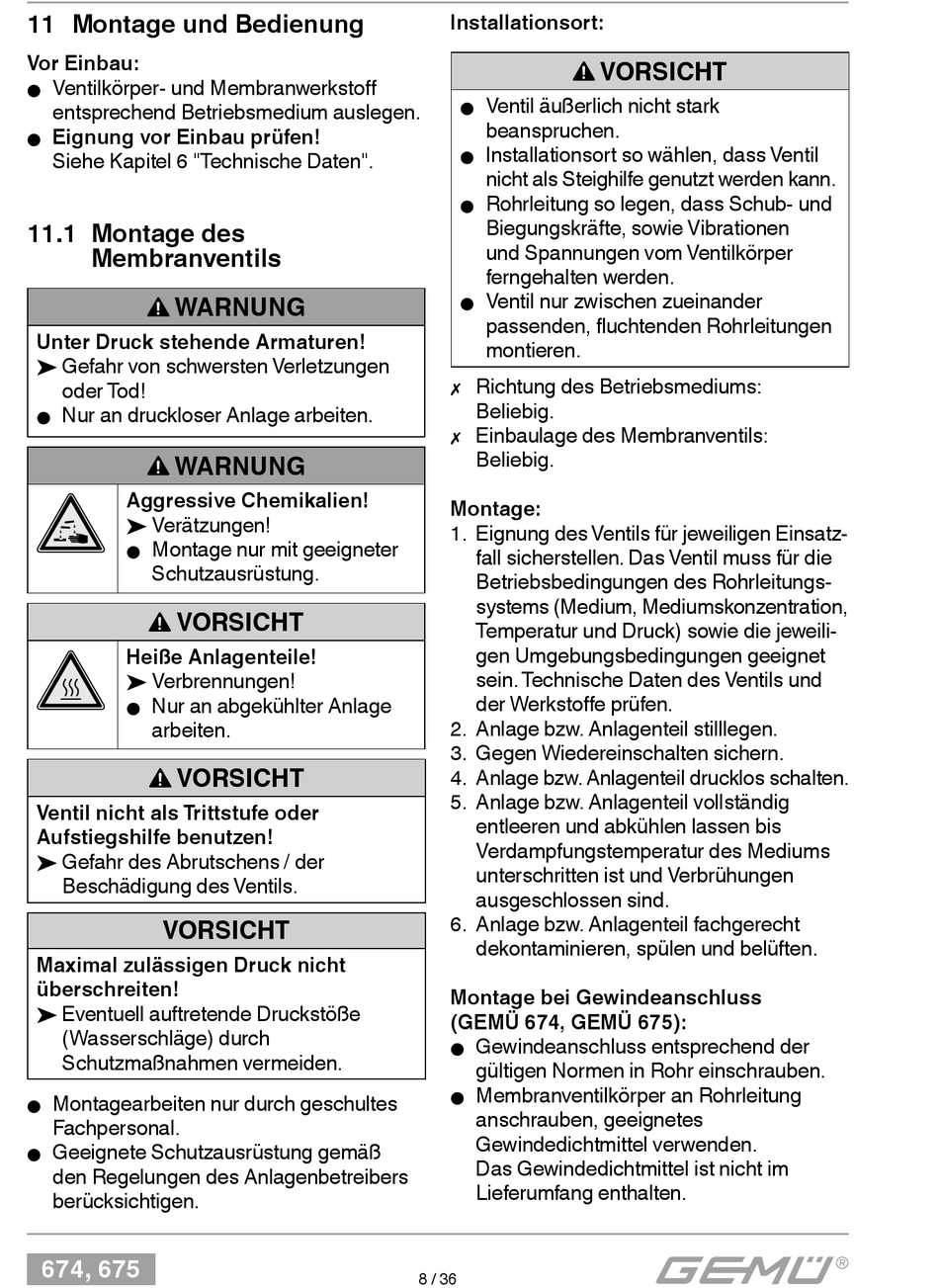

Montage Und Bedienung; Montage Des Membranventils - Gemü 674 Original Einbau- Und Montageanleitung

11 Montage und Bedienung

Vor Einbau:
Ventilkörper- und Membranwerkstoff
G
entsprechend Betriebsmedium auslegen.
Eignung vor Einbau prüfen!
G
Siehe Kapitel 6 "Technische Daten".
11.1 Montage des
Membranventils
WARNUNG
Unter Druck stehende Armaturen!
® Gefahr von schwersten Verletzungen
oder Tod!
Nur an druckloser Anlage arbeiten.
G
WARNUNG
Aggressive Chemikalien!
® Verätzungen!
Montage nur mit geeigneter
G
Schutzausrüstung.
VORSICHT
Heiße Anlagenteile!
® Verbrennungen!
Nur an abgekühlter Anlage
G
arbeiten.
VORSICHT
Ventil nicht als Trittstufe oder
Aufstiegshilfe benutzen!
® Gefahr des Abrutschens / der
Beschädigung des Ventils.
VORSICHT
Maximal zulässigen Druck nicht
überschreiten!
® Eventuell auftretende Druckstöße
(Wasserschläge) durch
Schutzmaßnahmen vermeiden.
Montagearbeiten nur durch geschultes
G
Fachpersonal.
Geeignete Schutzausrüstung gemäß
G
den Regelungen des Anlagenbetreibers
berücksichtigen.
674, 675
Installationsort:
Ventil äußerlich nicht stark
G
beanspruchen.
Installationsort so wählen, dass Ventil
G
nicht als Steighilfe genutzt werden kann.
Rohrleitung so legen, dass Schub- und
G
Biegungskräfte, sowie Vibrationen
und Spannungen vom Ventilkörper
ferngehalten werden.
Ventil nur zwischen zueinander
G
passenden, fl uchtenden Rohrleitungen
montieren.
Richtung des Betriebsmediums:

Beliebig.
Einbaulage des Membranventils:

Beliebig.
Montage:
1. Eignung des Ventils für jeweiligen Einsatz-
fall sicherstellen. Das Ventil muss für die
Betriebsbedingungen des Rohrleitungs-
systems (Medium, Mediumskonzentration,
Temperatur und Druck) sowie die jeweili-
gen Umgebungsbedingungen geeignet
sein. Technische Daten des Ventils und
der Werkstoffe prüfen.
2. Anlage bzw. Anlagenteil stilllegen.
3. Gegen Wiedereinschalten sichern.
4. Anlage bzw. Anlagenteil drucklos schalten.
5. Anlage bzw. Anlagenteil vollständig
entleeren und abkühlen lassen bis
Verdampfungstemperatur des Mediums
unterschritten ist und Verbrühungen
ausgeschlossen sind.
6. Anlage bzw. Anlagenteil fachgerecht
dekontaminieren, spülen und belüften.
Montage bei Gewindeanschluss
(GEMÜ 674, GEMÜ 675):
Gewindeanschluss entsprechend der
G
gültigen Normen in Rohr einschrauben.
Membranventilkörper an Rohrleitung
G
anschrauben, geeignetes
Gewindedichtmittel verwenden.
Das Gewindedichtmittel ist nicht im
Lieferumfang enthalten.
